О товаре

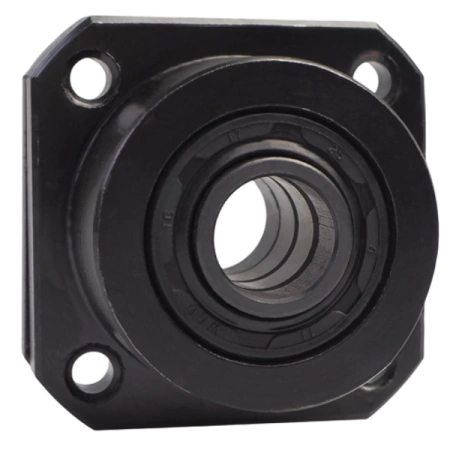

Опора ШВП FK15TECHNIX — стационарная фиксирующая опора шарико-винтовой передачи с посадочным диаметром 15 мм, предназначенная для жёсткой фиксации приводного конца винта и точного позиционирования оси вращения в системах линейного перемещения. Узел применяется в приводах ЧПУ, координатных столах и линейных модулях, где важны жёсткость, стабильное вращение и минимальный люфт при работе ШВП.
Опора FK15TECHNIX работает совместно с винтом ШВП типоразмера 2005 и служит передней стационарной опорой, воспринимающей осевые и радиальные нагрузки через подшипниковый блок. Прецизионный корпус с фланцем и жёсткая фиксация хвостовика винта обеспечивают точное линейное перемещение, снижая вибрации и повышая повторяемость позиционирования в узлах с линейными направляющими и сервоприводами.
Расшифровка артикула
Обозначение FK15TECHNIX отражает тип опоры, посадочный размер под хвостовик винта ШВП и принадлежность к линейке компонентов TECHNIX. Расшифровка артикула помогает корректно подобрать совместимый винт ШВП, крепёжные элементы и ответную опору для полноценной работы узла линейного перемещения.
- FK — фиксирующая стационарная опора ШВП фланцевого типа для установки на приводной стороне винта.
- 15 — внутренний диаметр посадочного отверстия под хвостовик винта: 15 мм.
- TECHNIX — исполнение бренда TECHNIX для применения в станках с ЧПУ, приводах линейного перемещения, автоматизированных осях и промышленном оборудовании.
Полное обозначение: FK15TECHNIX. При подборе рекомендуется учитывать диаметр и тип винта, размеры обработанного хвостовика, параметры подшипникового узла и совместимость со второй опорой свободного конца.
Конструкция и устройство

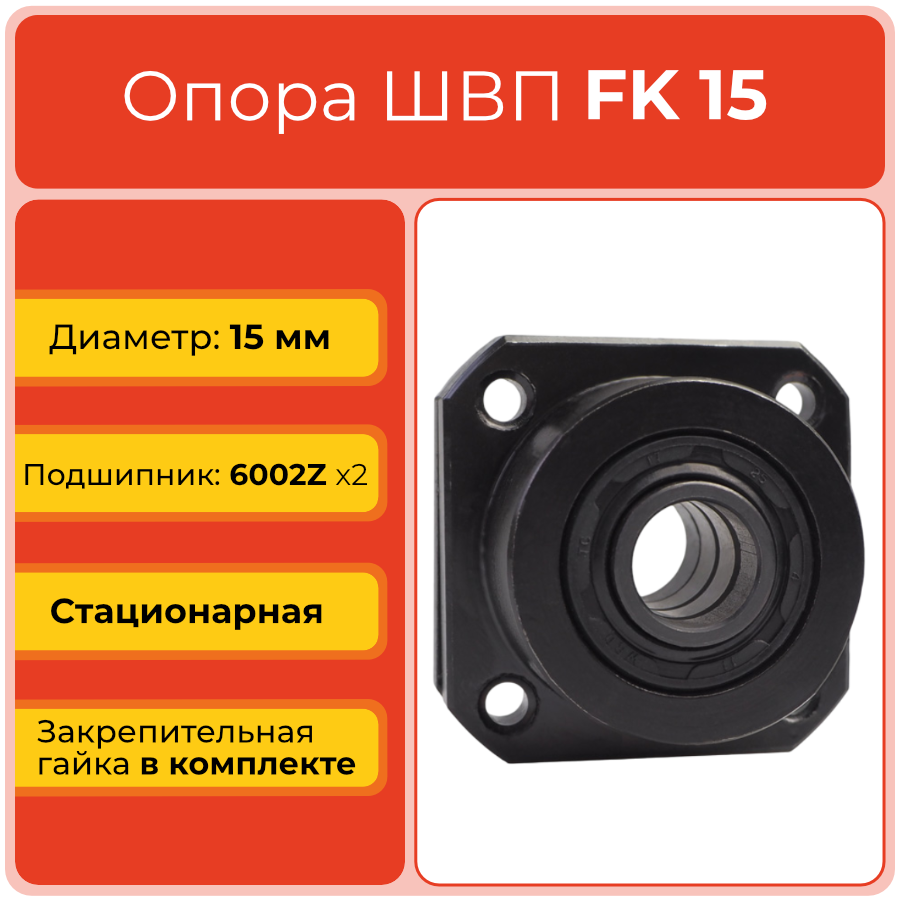

Опора FK15TECHNIX представляет собой корпус гнездового типа с фланцем и встроенным подшипниковым блоком на базе двух подшипников 6002ZZ. Внутреннее отверстие диаметром 15 мм предназначено для установки обработанного конца винта ШВП, а фиксация выполняется гайкой M15×1 и ограничительными элементами. Четыре крепёжных отверстия под винты М4 и увеличенные габариты корпуса по сравнению с младшими типоразмерами серии обеспечивают более высокую жёсткость и устойчивость при работе под нагрузкой.
- Прецизионный корпус опоры с фланцем для жёсткого крепления к базовой поверхности.
- Подшипниковый узел на базе 6002ZZ × 2 для восприятия радиальных и осевых нагрузок.
- Посадочное отверстие d = 15 мм под хвостовик винта ШВП.
- Фиксирующая гайка M15×1 для создания осевого натяга и надёжной фиксации винта.
- Фланцевое крепление на четыре точки для монтажа опоры в составе линейной оси или координатного узла.
Размерный ряд серии FK
Ниже приведена таблица всех типоразмеров стационарных опор ШВП серии FK, представленных в ассортименте TECHNIX. Текущий товар FK15TECHNIX выделен.
Технические параметры и условия эксплуатации
Опора FK15TECHNIX рассчитана на использование в составе узлов ШВП с посадочным диаметром винта 15 мм и обеспечивает жёсткую стационарную фиксацию приводного конца. Подшипниковый блок на базе двух подшипников 6002ZZ воспринимает осевые и радиальные нагрузки, а фиксирующая гайка M15×1 создаёт необходимый предварительный натяг и предотвращает осевое смещение винта. За счёт увеличенных по сравнению с FK10 и FK12 габаритов корпуса и крепёжной площадки опора подходит для более нагруженных линейных систем и осей промышленного оборудования.

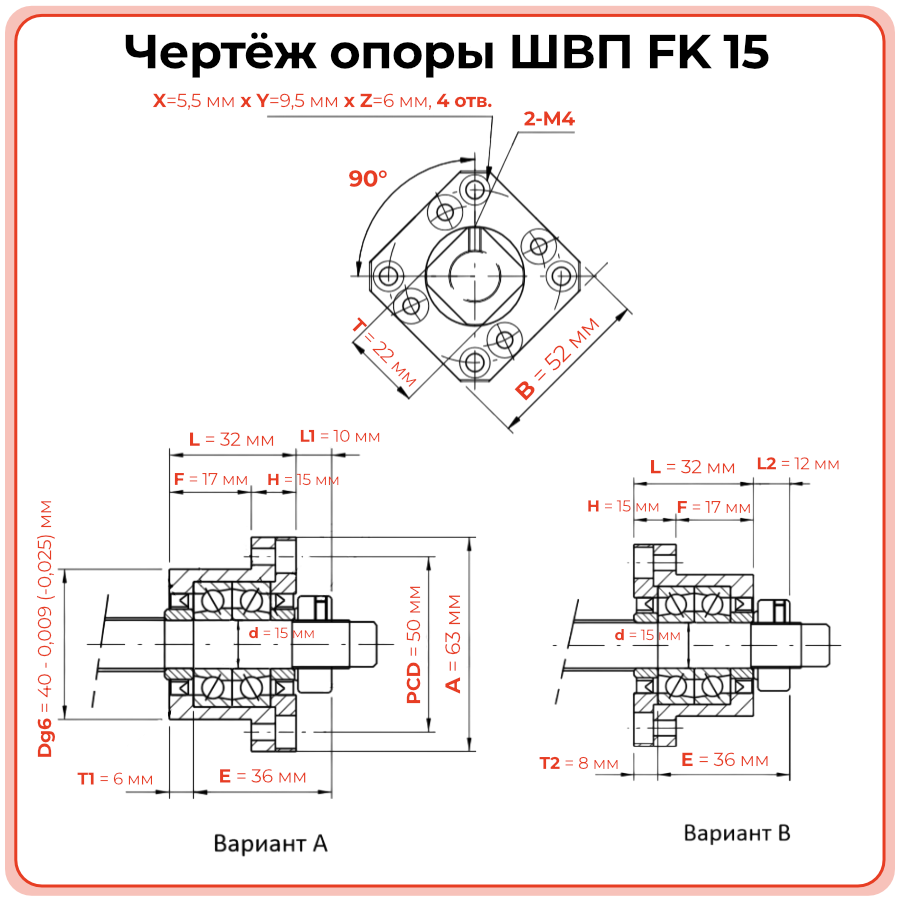

- Внутренний диаметр d: 15 мм.
- Подшипник: 6002ZZ × 2.
- Диаметр корпуса по диагонали A: 63 мм.
- Диаметр крепёжного отверстия Z: 6 мм.
- Диаметр отверстия под шляпку крепежа Y: 9,5 мм.
- Высота отверстия под шляпку крепежа X: 5,5 мм.
- Диаметр расположения крепёжных отверстий PCD: 50 мм.
- Диаметр фланца Dg6: 40 мм.
- Длина корпуса B: 52 мм.
- Размер фиксирующей гайки: M15×1.
- Размер фиксатора T: 22 мм.
- Расстояние от края корпуса до края фиксатора L2: 12 мм.
- Расстояние от края фиксатора до края подшипника E: 36 мм.
- Ширина фланца F: 17 мм.
- Ширина корпуса без фланца L: 32 мм.
- Ширина крепёжной площадки H: 15 мм.
- Рекомендуемые условия эксплуатации: точная соосность при монтаже, защита узла от стружки и загрязнений, отсутствие ударных нагрузок, контроль натяга и состояния подшипникового блока в процессе работы.
Применяемость
Опора ШВП FK15TECHNIX используется в узлах линейного перемещения с винтами типоразмера 2005, где требуется надёжная передняя стационарная опора с повышенной жёсткостью. Такой тип опоры востребован в станках с ЧПУ, портальных системах, линейных модулях и координатных столах, где важно обеспечить точную передачу усилия от привода к винту ШВП и стабильное перемещение каретки по направляющим.
- Оси X, Y и Z фрезерных и сверлильно-фрезерных станков с ЧПУ.
- Линейные модули и приводы позиционирования в промышленной автоматизации.
- Портальные системы и координатные столы со средними нагрузками.
- Упаковочные, дозирующие и сборочные линии с линейным перемещением по ШВП.
- Мехатронные узлы, где требуется жёсткая фиксация винта и стабильная работа совместно с линейными направляющими.
Аналоги
По типоразмеру и назначению опора FK15TECHNIX соответствует распространённым фиксирующим опорам серии FK15 под винт диаметром 15 мм и может использоваться как замена изделий других производителей при совпадении каталожных размеров, схемы крепления и характеристик подшипникового узла. Ниже приведены типовые потенциальные аналоги по обозначению FK15.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить опору FK15TECHNIX на винт ШВП?
Перед монтажом необходимо убедиться, что обработанный хвостовик винта имеет диаметр 15 мм и соответствует посадочным размерам опоры. Опору закрепляют фланцем на жёсткой базовой поверхности, затем устанавливают винт в подшипниковый узел и затягивают фиксирующую гайку M15×1, контролируя соосность и отсутствие перекоса. - Как определить, что опора FK15TECHNIX требует замены?
На необходимость замены указывают увеличение люфта, посторонний шум, вибрации при вращении винта, нагрев подшипникового узла и ухудшение точности позиционирования оси. При появлении таких признаков рекомендуется проверить состояние подшипников, крепежа и посадочных поверхностей. - Можно ли заменить только опору без замены винта ШВП?
Да, если хвостовик винта не изношен, не имеет задиров и полностью соответствует посадочным параметрам FK15. Перед заменой следует проверить диаметр 15 мм, резьбу под фиксирующую гайку, длину посадочного участка и общее состояние сопрягаемых поверхностей. - Чем FK15 отличается от FK10 и FK12?
FK15 относится к более крупному типоразмеру серии и рассчитана на винты с посадкой 15 мм, поэтому имеет увеличенные габариты корпуса, более крупные подшипники 6002ZZ и большую жёсткость узла. Это делает её более подходящей для систем со средними нагрузками и более массивных линейных осей. - С какими системами совместима опора FK15TECHNIX?
Опора FK15TECHNIX применяется с винтами ШВП типоразмера 2005 и используется в станках с ЧПУ, линейных модулях, координатных столах и автоматизированных приводах. В сочетании с линейными направляющими и гайкой ШВП соответствующего размера она обеспечивает точное, плавное и долговечное линейное перемещение.
