О товаре
Держатель для гайки ШВП DSG1204TECHNIX — компактный монтажный кронштейн для фиксации гайки шарико-винтовой передачи типоразмера 1204 с посадочным диаметром 22/24 мм. Держатель обеспечивает жёсткое крепление гайки ШВП к подвижному узлу, упрощает монтаж линейного привода и помогает сохранить соосность винта с направляющими.
Корпус DSG1204TECHNIX изготовлен из алюминиевого сплава с шлифованными поверхностями и рассчитан на работу с гайкой ШВП серии SFU1204 и её аналогами. Точное посадочное отверстие и резьбовые крепёжные отверстия позволяют быстро смонтировать гайку шарико-винтовой передачи, минимизировать перекос и обеспечить стабильную работу узла линейного перемещения.
Расшифровка артикула
Обозначение DSG1204TECHNIX указывает на серию держателей для гаек шарико-винтовых передач и типоразмер обслуживаемой гайки. Расшифровка артикула облегчает подбор совместимой гайки ШВП и проектирование крепления линейного узла.
- DSG — серия держателей (монтажных корпусов) для гаек шарико-винтовых передач.
- 12 — номинальный диаметр винта ШВП 12 мм, для которого рассчитана гайка.
- 04 — шаг винта 4 мм, соответствующий типоразмеру гайки SFU1204 и её аналогам.
- TECHNIX — исполнение бренда TECHNIX для систем линейного перемещения, станков с ЧПУ и компактных приводных модулей.
Полное обозначение: DSG1204TECHNIX. При заказе держателя учитывайте типоразмер гайки ШВП (SFU1204 или аналог), посадочный диаметр 22/24 мм и габариты монтажного кронштейна.
Конструкция и устройство

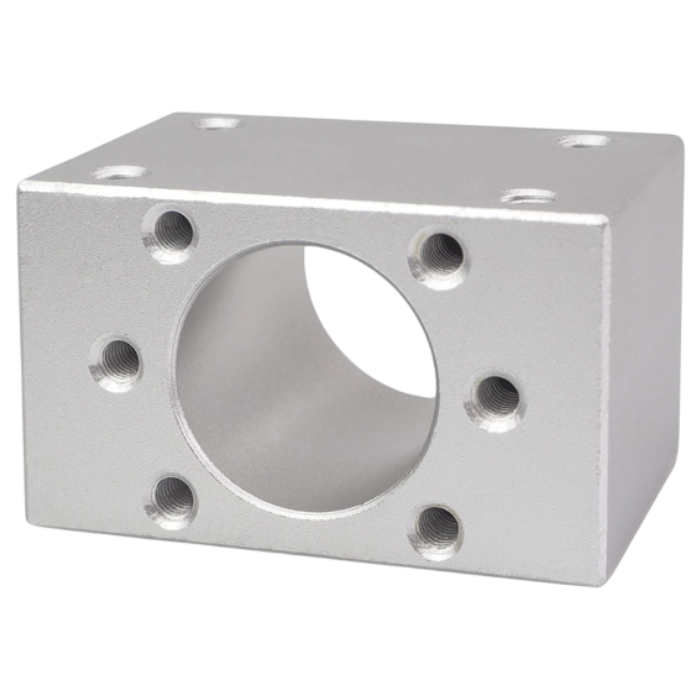

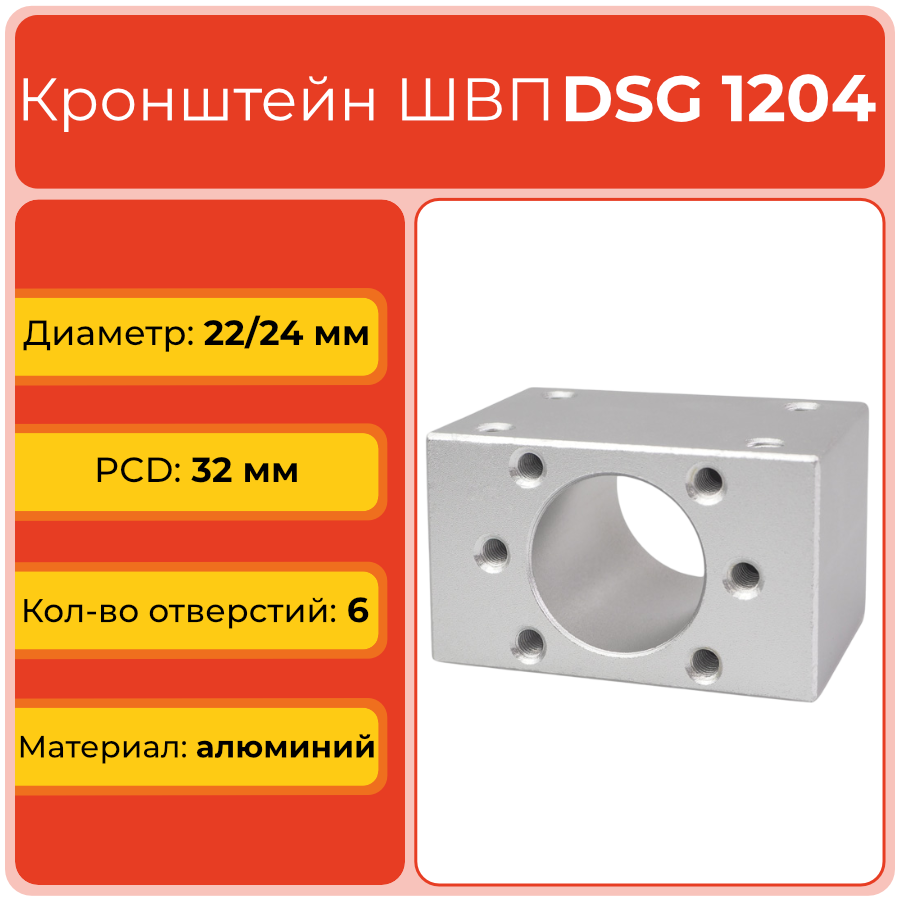

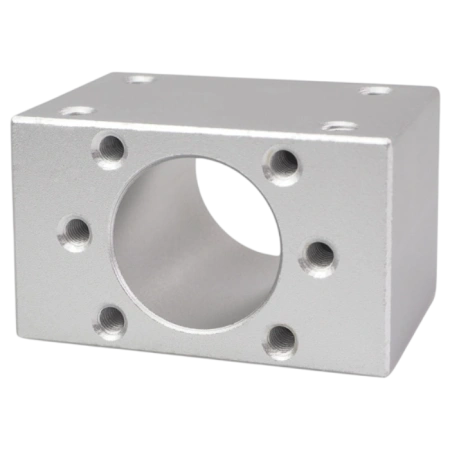

Держатель DSG1204TECHNIX представляет собой алюминиевый корпус прямоугольной формы с центральным цилиндрическим посадочным отверстием под гайку ШВП и верхней опорной плоскостью с резьбовыми отверстиями под крепёж. Конструкция обеспечивает надёжную опору для гайки, передачу нагрузок на каретку или корпус станка и сохранение геометрии узла при работе шарико-винтовой передачи.
- Корпус из алюминиевого сплава Al 6063‑T6 с обработанными и шлифованными поверхностями.
- Центральное посадочное отверстие под гайку ШВП с внутренним диаметром 22/24 мм.
- Длина корпуса L 36 мм, ширина B 50 мм для компактных линейных узлов.
- Фаска на нижней части корпуса E 1 мм для аккуратного примыкания к базовой плоскости.
- Верхняя монтажная плоскость с резьбовыми отверстиями М4 для крепления держателя к основанию без потери соосности винта ШВП.
Размерный ряд серии DSG
Ниже приведена таблица основных типоразмеров держателей для гаек ШВП серии DSG, представленных в ассортименте TECHNIX. Текущий товар DSG1204TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода держатель DSG1204TECHNIX выполняет опорную функцию для гайки ШВП SFU1204, передавая нагрузки от перемещаемого узла на каретку или корпус станка. Компактные габариты и алюминиевый корпус обеспечивают жёсткость крепления при небольшой массе, а соблюдение требований к монтажу помогает сохранить точность позиционирования и ресурс шарико-винтовой передачи.
- Материал корпуса: алюминий Al 6063‑T6.
- Посадочный диаметр под гайку ШВП: 22/24 мм.
- Габариты корпуса: длина L 36 мм, ширина B 50 мм.
- Фаска нижней части E: 1 мм для корректного прилегания к базовой плите.
- Высота до центра отверстий h: 15 мм.
- Резьба крепежа Y: М4.
- Межцентровое расстояние отверстий P: 35 мм, расстояние C1: 6 мм, C2: 24 мм.
- Рекомендуемые условия эксплуатации: монтаж на ровную обработанную плоскость, обеспечение соосности винта ШВП и держателя, использование качественного крепежа и периодический контроль момента затяжки.
Применяемость
Держатель для гайки ШВП DSG1204TECHNIX применяется в компактных узлах линейного перемещения на винтах 12×4, где важны точность, малый вес и надёжность крепления гайки. Монтажный кронштейн облегчает установку шарико-винтовой передачи, помогает сохранить соосность винта и направляющих и уменьшить вибрации при работе привода.
- Небольшие станки с ЧПУ, гравёры и плоттеры на винтах 12×4.
- Линейные модули малой и средней грузоподъёмности.
- Механизмы точной подачи столов, салазок и рабочих органов.
- Автоматизированные и лабораторные установки с прецизионным линейным перемещением.
- Позиционирующие и измерительные системы, где требуется стабильная фиксация гайки ШВП и минимальный люфт.
Аналоги
По функционалу и типоразмеру держатель DSG1204TECHNIX соответствует исполнению DSG12 04 и имеет аналоги у зарубежных производителей. Ниже приведены ориентировочные соответствия по обозначению держателя в формате DSG12 04.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под кронштейн должно быть ровным и обработанным. При монтаже держатель ориентируют по направляющим, совмещают с осью винта ШВП, затем крепёжные винты М4 равномерно затягивают с контролем момента, проверяя плавность хода гайки на всём рабочем участке.
Замена держателя DSG1204TECHNIX без смены гайки SFU1204 допустима при совпадении посадочного диаметра и габаритов. После установки нового кронштейна рекомендуется выполнить юстировку узла, проверить соосность и отсутствие заеданий при перемещении.
Для исключения перекоса перед окончательной затяжкой крепежа гайку фиксируют на винте ШВП и используют её как направляющий элемент. Предварительно подтягивают винты, контролируют лёгкость хода, при необходимости корректируют положение корпуса и только затем окончательно затягивают крепёж.
Держатель рассчитан на эксплуатацию с гайками шарико-винтовых передач типоразмера SFU1204 и их аналогами с посадочным диаметром 22/24 мм. При использовании альтернативных гаек необходимо свериться с каталогом производителя и проверить совпадение посадочных и крепёжных размеров.
Сам корпус держателя обслуживания не требует, однако важно регулярно контролировать состояние крепежа и чистоту базовых поверхностей. Наличие стружки, загрязнений и ослабленных винтов может привести к перекосу кронштейна, увеличению люфта и ускоренному износу узла шарико-винтовой передачи.
