О серии

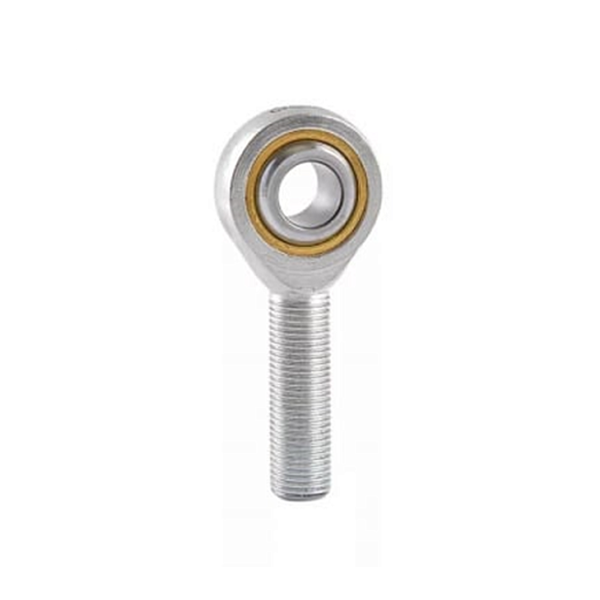

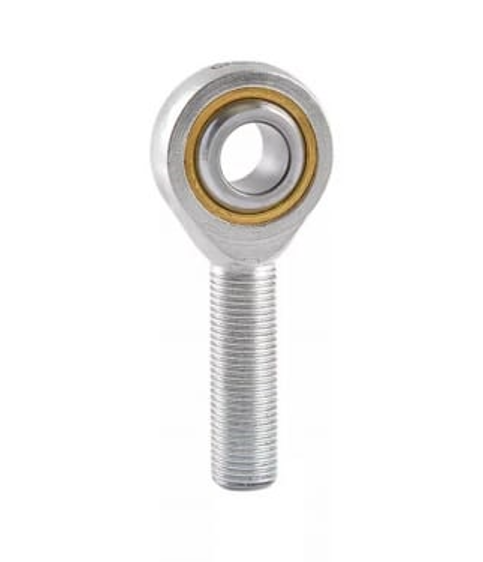

Шарнирный наконечник POS-C — компактный самоустанавливающийся узел, в котором закалённый шток с шаровой головкой свободно вращается внутри корпуса со сферической выемкой. Шток выполнен с правой наружной метрической резьбой, благодаря которой наконечник легко вворачивается в вилку, проушину или регулировочную муфту. Такое решение позволяет компенсировать несоосность сопрягаемых деталей и передавать нагрузку в любом направлении в пределах угла отклонения штока.
Ключевая особенность серии POS-C — необслуживаемая пара трения «сталь-PTFE». При работе микрочастицы тефлона переносятся на поверхность стального штока, формируя устойчивую скользящую плёнку. Это обеспечивает крайне низкий коэффициент трения, отсутствие необходимости в смазке и полную «чистоту» узла на протяжении всего срока службы.
Назначение
Основное назначение шарнирных наконечников POS-C — формирование подвижных соединений в механизмах, где важны плавность хода, точность позиционирования и отсутствие эксплуатационного обслуживания. Они компенсируют угловые несоосности, гасят микроудары и передают тянущие/толкающие усилия в узлах с высокой цикличностью.
- Соединение штоков пневмо- и гидроцилиндров среднего давления с вильчатыми наконечниками или проушинами.
- Узлы автоматизированных линий, конвейеров, упаковочного и фасовочного оборудования.
- Робототехнические манипуляторы и системы точного позиционирования.
- Механизмы, где попадание смазки на продукт или поверхность недопустимо (пищевая, упаковочная, фармацевтическая отрасли).
- Компенсация монтажных перекосов в стеснённых пространствах без потери ресурса.
Конструкция
Наконечник POS-C собирается из минимального числа прецизионно обработанных деталей, что повышает общую надёжность узла и упрощает его монтаж.
- Корпус: цельная стальная заготовка с внутренней сферической выемкой, на которую нанесён PTFE-лайнер. Наружная сфера корпуса обеспечивает самоустановку в ответной обойме.
- Шток с шаровой головкой: закалённая и шлифованная деталь, образующая с вкладышем пару трения «сталь-PTFE». На штоке выполнена правая наружная метрическая резьба для вворачивания в тягу или проушину.
- Фиксирующий элемент: упругое кольцо или завальцовка удерживает шток в корпусе и воспринимает осевые нагрузки.
- Отсутствие маслёнки: герметичная конструкция защищает пару трения от попадания абразивной пыли и исключает необходимость подачи смазки.
Преимущества
- 100% необслуживаемый: нет маслёнки — нет регламентных работ по смазке. Экономия на сервисах и исключение человеческого фактора.
- Минимальный коэффициент трения: PTFE-вкладыш обеспечивает плавный ход, что критично для механизмов с точным позиционированием.
- Чистота работы: узел не выделяет смазку, что позволяет применять его в отраслях с высокими санитарными требованиями.
- Отличная самоустанавливаемость: конструкция допускает углы отклонения штока от 13° до 17°, компенсируя монтажные ошибки и перекосы.
- Широкий размерный ряд: диаметры резьбы от 6 до 35 мм закрывают задачи как миниатюрной автоматики, так и средних силовых узлов.
- Стандартизированные присоединительные размеры, совместимые с большинством аналогов мировых производителей.
Применение
Шарнирные наконечники POS-C востребованы там, где важны плавность, чистота и отсутствие простоя на обслуживание. Они активно применяются в пневматических и гидравлических цилиндрах среднего давления, упаковочном и конвейерном оборудовании, робототехнических манипуляторах, лёгкой сельскохозяйственной технике, текстильных, полиграфических и деревообрабатывающих станках. Для формирования полноценного шарнирного узла рекомендуется подбирать наконечник в паре с соответствующими вильчатыми наконечниками или проушинами.
Модельный ряд
В каталоге TECHNIX представлены шарнирные наконечники POS-C с диаметром резьбы штока от 6 до 35 мм. С ростом типоразмера увеличиваются габариты корпуса, площадь контакта с PTFE-вкладышем и, как следствие, несущая способность узла.
Как заказать и купить шарнирные наконечники POS-C
В компании TECHNIX вы можете заказать и купить шарнирные наконечники серии POS-C с доставкой по всей России. Мы обеспечиваем складское наличие ходовых типоразмеров и работаем как с розничными, так и с оптовыми покупателями.
- Постоянный складской запас размеров от POS6C до POS30C для оперативного закрытия потребностей в ремонте и ТО.
- Техническая поддержка: поможем перевести узел с обслуживаемой пары (сталь-сталь) на необслуживаемую (сталь-PTFE) без потери ресурса.
- Оперативная отгрузка и индивидуальные условия для постоянных партнёров.

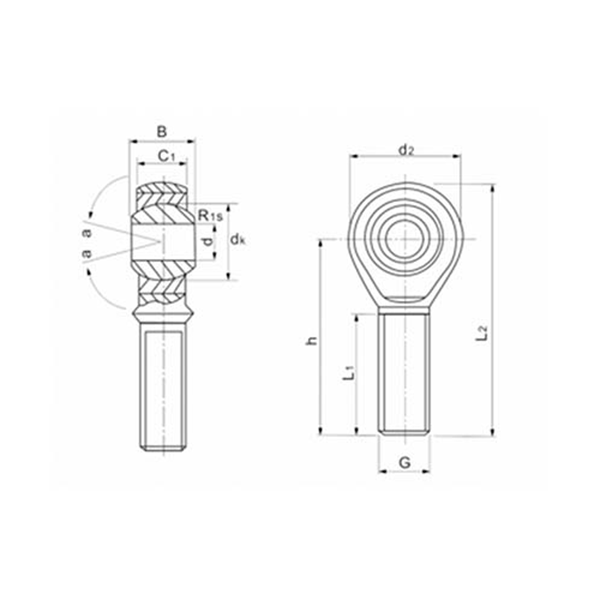

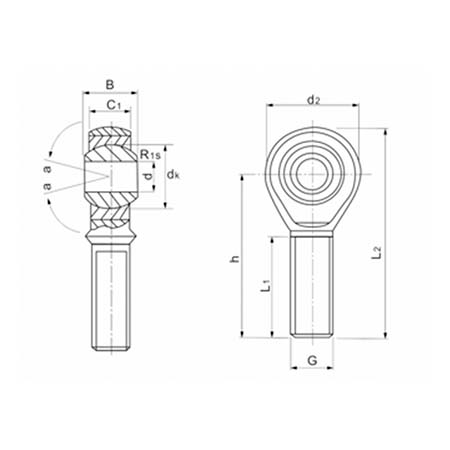

Для оформления заявки перейдите в общий раздел шарнирных наконечников, изучите технические чертежи нужного типоразмера или свяжитесь с нашими специалистами. Если вы сомневаетесь в выборе, оставьте запрос на сайте — мы подберём оптимальное решение под условия эксплуатации и организуем надёжную поставку.
