Зубчатые колеса со ступицей с калеными зубьями в Москве

О зубчатых колесах со ступицей и закаленными зубьями

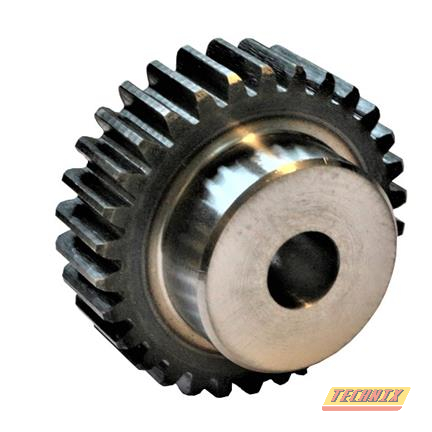

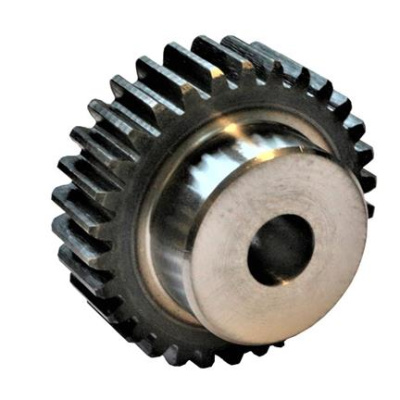

Зубчатые колеса со ступицей и закаленными зубьями - это элементы механических передач, предназначенные для передачи вращения и крутящего момента между сопрягаемыми деталями. Ступица образует развитую посадочную часть для соединения с валом, а термообработка зубьев повышает твердость их рабочих поверхностей и устойчивость к износу при повторяющемся контакте.

Такие изделия относятся к зубчатым колесам и работают по общему принципу зубчатого зацепления: контактирующие зубья последовательно передают усилие от ведущего элемента к ведомому. Исполнение со ступицей удобно в конструкциях, где требуется развитая посадочная поверхность для установки и фиксации колеса на валу.

Конструкция и принцип работы

Рабочую часть колеса образует наружный зубчатый венец. При вращении его зубья входят в зацепление с зубьями второго колеса или другим совместимым элементом передачи и передают окружное усилие. Ступичная часть располагается вокруг центрального отверстия и используется для соединения детали с валом.

• Зубчатый венец обеспечивает рабочее зацепление и передачу движения.
• Закаленные поверхности зубьев лучше сопротивляются контактному износу по сравнению с аналогичным неупрочненным исполнением.
• Ступица увеличивает длину посадочной части и используется при организации соединения с валом.
• Центральное отверстие обеспечивает установку колеса и в зависимости от исполнения может предусматривать последующую обработку под требуемую посадку.

Зачем закаливают зубья

Во время работы зубья многократно контактируют с сопрягаемым элементом и воспринимают переменную нагрузку. Упрочнение рабочей поверхности позволяет повысить ее сопротивление износу и сохранить геометрию зубчатого профиля при эксплуатации.

При этом наличие закаленных зубьев само по себе не определяет допустимую нагрузку на передачу. Ее работоспособность зависит от размеров зубьев, ширины венца, материала, качества зацепления, способа установки колеса, скорости и характера действующей нагрузки.

Особенности ступичного исполнения

Ступица выступает за плоскость зубчатого венца и формирует дополнительную поверхность вокруг посадочного отверстия. Это отличает такую конструкцию от зубчатых колес без ступицы, у которых центральная часть выполнена более компактно по оси.

• Увеличенная посадочная длина. Ступица дает больше пространства для организации соединения колеса с валом.
• Удобство механической обработки. Если конструкцией предусмотрена доработка отверстия, размеры посадки можно адаптировать к конкретному узлу в допустимых пределах.
• Различные способы фиксации. Конкретное соединение выбирают с учетом конструкции привода и передаваемой нагрузки.

Размер ступицы необходимо учитывать вместе с диаметром посадочного отверстия. При последующей расточке важно сохранить достаточное сечение материала и не выходить за ограничения, предусмотренные конструкцией конкретного колеса.

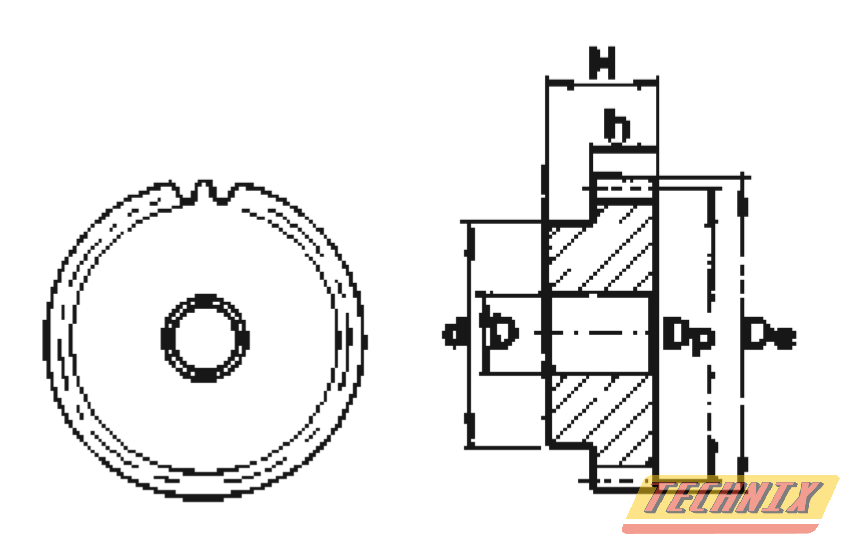

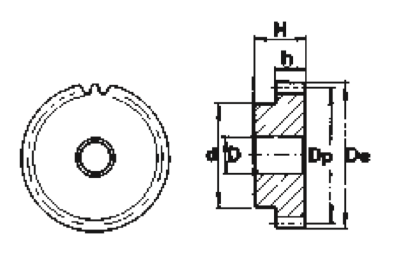

Основные параметры зубчатого зацепления

Совместимость зубчатых колес определяется не одним размером. Для правильного зацепления необходимо сопоставлять геометрию обоих элементов передачи.

• Модуль. Характеризует размер зубчатого профиля и должен соответствовать параметрам сопрягаемого элемента.
• Количество зубьев. Влияет на размеры колеса и передаточное отношение зубчатой пары.
• Делительный диаметр. Используется при расчете геометрии зацепления и взаимного расположения элементов.
• Наружный диаметр. Учитывается при проверке монтажного пространства.
• Ширина зубчатого венца. Связана с конструкцией передачи и условиями передачи нагрузки.

Где применяются зубчатые колеса с закаленными зубьями

Колеса со ступицей и упрочненным зубчатым венцом применяются в механических приводах, где требуется передача вращения и предусмотрено ступичное соединение с валом. Выбор такого исполнения особенно актуален для узлов, в которых зубчатое зацепление регулярно работает под нагрузкой.

• приводные механизмы промышленного оборудования;
• станки и производственные машины;
• механизмы автоматизации и позиционирования;
• зубчатые передачи между параллельными валами;
• другие узлы, где требуется ступичное зубчатое колесо с упрочненной рабочей поверхностью зубьев.

Как подобрать зубчатое колесо со ступицей и закаленными зубьями

Подбор начинают с параметров зубчатого зацепления, после чего проверяют габариты, конструкцию ступицы и способ установки на вал. При замене существующей детали желательно сопоставлять не только основные размеры, но и полный набор параметров исходного колеса.

• Модуль. Должен соответствовать сопрягаемому зубчатому элементу.
• Количество зубьев. Выбирается с учетом требуемого передаточного отношения и геометрии передачи.
• Диаметры колеса. Необходимы для расчета зацепления и проверки доступного пространства.
• Ширина венца. Согласуется с конструкцией сопрягаемого элемента и режимом работы.
• Размеры ступицы. Учитываются при проектировании посадки и способа фиксации на валу.
• Посадочное отверстие. Должно соответствовать валу либо допускать необходимую механическую обработку.
• Нагрузка и скорость. Рассматриваются для всей передачи с учетом режима эксплуатации.
• Параметры зубчатого профиля. Должны обеспечивать корректное зацепление с сопрягаемой деталью.
