Зубчатые колеса без ступицы в Москве

О зубчатых колесах без ступицы

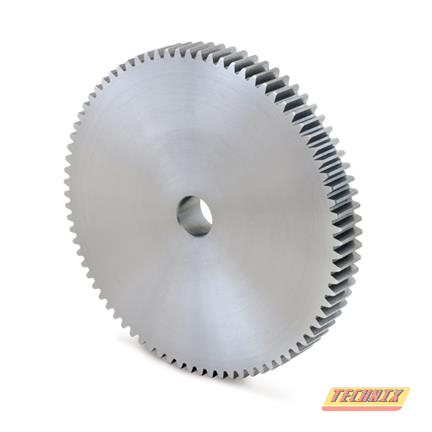

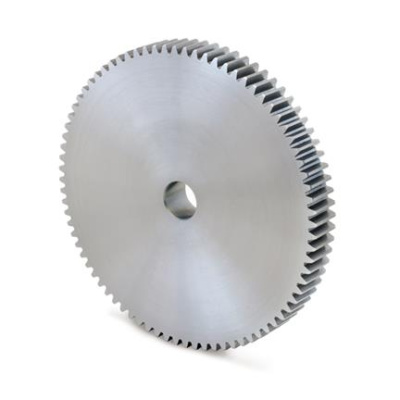

Зубчатые колеса без ступицы - это элементы механических передач с наружным зубчатым венцом и без выступающей ступичной части. Они используются для передачи вращения между сопрягаемыми деталями, а в зубчато-реечных механизмах могут участвовать в преобразовании вращательного движения в поступательное.

Зубчатые колеса без ступицы относятся к общей группе зубчатых колес. Их рабочая функция определяется зубчатым венцом: при зацеплении с другим колесом зубья последовательно передают усилие и обеспечивают заданное соотношение между движением сопрягаемых элементов.

Конструкция и принцип работы

Основную рабочую часть колеса образует наружный зубчатый венец. Его геометрия должна соответствовать параметрам сопрягаемого элемента, чтобы зубья правильно входили в зацепление и передавали нагрузку без нарушения кинематики механизма.

• Зубчатый венец формирует рабочее зацепление с другим колесом или зубчатой рейкой.
• Дисковая часть соединяет зубчатый венец с посадочной зоной изделия.
• Отсутствие ступицы уменьшает выступ детали вдоль оси по сравнению со ступичным исполнением.
• Центральное отверстие используется для установки колеса в узле и в зависимости от исполнения может требовать дополнительной обработки.

Чем колесо без ступицы отличается от ступичного

Основное различие заключается в конструкции посадочной части. У зубчатых колес со ступицей центральная часть выступает относительно плоскости венца и может использоваться для организации соединения с валом. У безступичного исполнения такой выступ отсутствует.

• Меньший осевой габарит. Отсутствие выступающей ступичной части позволяет компактнее расположить колесо в механизме.
• Другой способ установки. Посадка и фиксация определяются конструкцией конкретного узла.
• Возможность адаптации посадочной части. Если конструкция изделия предусматривает последующую обработку отверстия, его размеры согласуют с валом и выбранным способом крепления.

Выбирать исполнение только по компактности не следует. Способ соединения с валом должен обеспечивать правильное положение колеса и соответствовать нагрузкам, возникающим в передаче.

Модуль и параметры зубчатого зацепления

Модуль зубчатого колеса характеризует размер зуба и относится к основным параметрам совместимости зубчатой передачи. Для двух сопрягаемых колес модуль должен соответствовать требованиям выбранного зацепления. То же правило действует при совместной работе колеса и зубчатой рейки.

Однако совпадения одного модуля недостаточно для подтверждения совместимости. При подборе необходимо учитывать профиль и геометрию зубьев, угол зацепления, ширину венца и другие параметры, предусмотренные конструкцией передачи.

• Модуль определяет размер зубчатого профиля.
• Количество зубьев влияет на геометрию колеса и передаточное отношение пары.

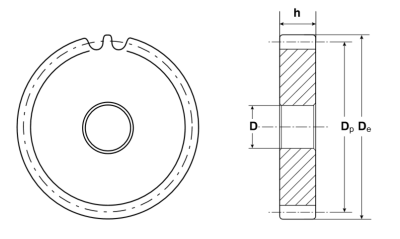

• Делительный диаметр используется при расчете геометрии зацепления и взаимного расположения колес.
• Наружный диаметр необходимо учитывать при проверке доступного пространства в механизме.
• Ширина зубчатого венца должна соответствовать конструкции передачи и условиям нагружения.

Количество зубьев и передаточное отношение

Количество зубьев непосредственно связано с кинематикой зубчатой пары. В передаче из двух колес соотношение числа зубьев ведущего и ведомого элементов влияет на изменение частоты вращения и крутящего момента.

При одинаковом модуле увеличение числа зубьев приводит к увеличению размеров зубчатого колеса. Поэтому этот параметр выбирают одновременно с требуемым передаточным отношением, межосевым расстоянием и ограничениями по монтажному пространству.

Посадочное отверстие и установка на вал

Способ соединения зубчатого колеса с валом определяется конструкцией механизма. Если посадочное отверстие предусмотрено под последующую обработку, его окончательный размер и конфигурацию задают с учетом диаметра вала и способа передачи крутящего момента.

Перед механической обработкой важно учитывать геометрию самой детали. Увеличение отверстия уменьшает сечение материала между посадочной зоной и зубчатым венцом, поэтому допустимый размер обработки должен определяться конструкцией конкретного колеса.

Применение

Зубчатые колеса без ступицы применяются в приводах и механизмах, где требуется передача вращения при относительно компактной компоновке посадочного узла. Возможность использования конкретного исполнения определяется параметрами передачи и способом установки.

• цилиндрические зубчатые передачи;
• приводные механизмы промышленного оборудования;
• станочные и технологические узлы;
• позиционирующие механизмы;
• зубчато-реечные передачи;
• другие механизмы, где требуется зубчатое колесо без выступающей ступичной части.

Как подобрать зубчатое колесо без ступицы

Подбор начинают с параметров зубчатого зацепления, а затем проверяют габариты и конструкцию посадочной части. При замене существующего элемента полезно ориентироваться на чертеж или полное обозначение исходного колеса.

• Модуль. Должен соответствовать параметрам сопрягаемого зубчатого элемента.
• Количество зубьев. Выбирается с учетом требуемой кинематики и передаточного отношения.
• Диаметры колеса. Необходимы для расчета зацепления и проверки монтажного пространства.
• Ширина венца. Согласуется с конструкцией сопрягаемого элемента и условиями работы передачи.
• Посадочное отверстие. Должно соответствовать конструкции вала или допускать необходимую последующую обработку.
• Параметры зубчатого профиля. Особенно важны при подборе сопрягаемых деталей разных исполнений.
• Способ фиксации. Определяется конструкцией соединения колеса с валом и характером передаваемой нагрузки.
