В промышленности находят широкое применение шарико-винтовые пары ШВП. Гайка ШВП является частью шарико-винтовой передачи, работающая совместно с винтом ШВП.
Конструкция
Шарико-винтовые пары ШВП конструктивно состоят из винтов и гаек. Гайка ШВП используется в паре с ходовым винтом соответствующего типоразмера.
Двойная гайка ШВП способствует созданию в передаче натяга. Результатом является устранение люфта и мертвого хода. Конструкцию двойной гайки ШВП отличает удлиненный фланец. Обеспечение плавного и бесшумного хода с двойной гайкой ШВП является важным для высокоскоростных операций, в частности при работе станков ЧПУ.
Особенности конструкции имеет вращающаяся гайка ШВП. Это объясняется тем, что обычно вращается винт, а гайка закрепляется на подвижных элементах станка. При использовании вращающейся гайки ШВП неподвижным является винт, а гайка вращается внутри него на подшипниках.
Конструктивно вращающаяся гайка ШВП состоит из корпуса, внутри которого нарезаны резьбовые канавки, и возвратным каналом для шариков.
Область применения
Широкое применение гайки ШВП в составе шарико-винтовых пар находят в промышленном производстве, 3D-принтерах и станках с системой ЧПУ.
Особое значение имеет покупка гаек ШВП для станков с программным управлением ЧПУ. Такие станки стали нормой для современной промышленности. Шарико-винтовые передачи используются в станках ЧПУ для движения рабочей плоскости и точных инструментов по заданной траектории.
Также шарико-винтовые передачи и гайки ШВП в их составе находят применение в роботизированной технике. Их наличие позволяет роботам выполнять различные задачи.
Материал изготовления
Для изготовления гаек ШВП используется такой материал, как высококачественная сталь. Благодаря этому гайки ШВП отличаются износостойкостью и долговечностью.

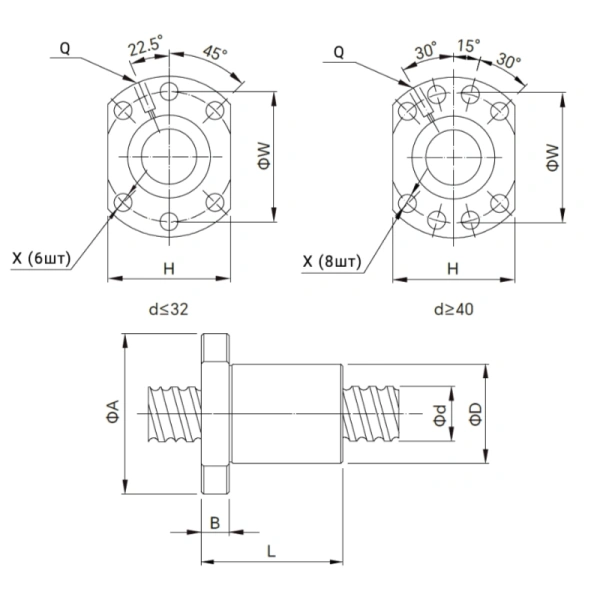

Технические характеристики
Гайки ШВП отличаются следующими характеристиками:
- Диаметр отверстия под крепеж в миллиметрах.
- Резьба под масленку в миллиметрах.
- Диаметр посадки в миллиметрах.
- Толщина фланца в миллиметрах.
- Шаг в миллиметрах.
- Диаметр фланца в миллиметрах.
- Диаметр расположения отверстий в миллиметрах.
- Динамическая нагрузка.
- Статическая нагрузка.
- Диаметр шариков в миллиметрах.
- Диаметр отверстия в миллиметрах.
- Длина в миллиметрах.
- Количество дорожек качения.
- Вес в килограммах.
Гайка ШВП выбирается и приобретается в зависимости от этих характеристик для решения конкретной задачи.
Где купить
Компания «Техникс» предлагает купить гайки ШВП и вращающиеся гайки ШВП, соответствующие стандартам качества в этой области.
Заказать точные и качественные изделия в компании «Техникс» можно, позвонив по телефону или написав на электронную почту.
Доставка осуществляется по всей территории Российской Федерации и Республики Беларусь транспортными компаниями. Самовывозом можно забрать заказ в городе Санкт-Петербург.

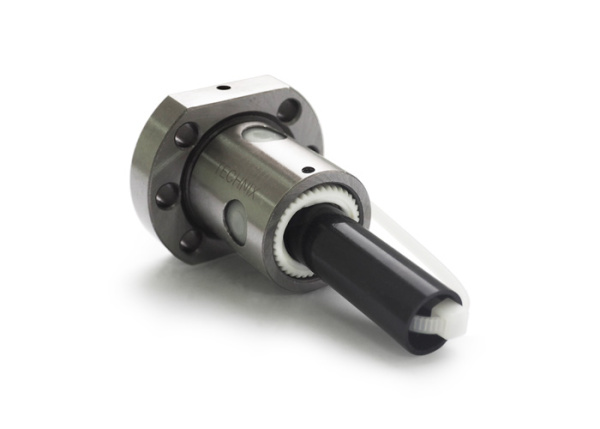

Гайки ШВП Technix серии SFU — стандартная точность для надёжной передачи усилия
Гайки серии SFU — это один из самых распространённых типов гаек шарико-винтовых передач (ШВП), используемый в линейных механизмах высокой точности. Эти гайки предназначены для работы в паре с винтами SFU стандарта DIN/ISO и применяются в системах, где важно надёжное, плавное и эффективное преобразование вращательного движения в поступательное — с минимальным трением и предсказуемой траекторией.
Компания Technix поставляет гайки SFU от проверенных производителей, обеспечивая их совместимость с винтами, опорами и держателями, а также контролируя геометрию и точность готового изделия.
Конструкция и принцип работы
Гайка SFU — это цельнофрезерованный корпус, внутри которого находится шариковый механизм с замкнутой циркуляцией. Шарики движутся по геликоидальной резьбе между телом винта и внутренним профилем гайки, замыкаясь через возвратные каналы. Такая конструкция:
- Обеспечивает высокий коэффициент полезного действия (до 90%);
- Позволяет работать с высокими осевыми нагрузками в обе стороны;
- Гарантирует низкий уровень люфта (в пределах допуска по классу точности);
- Обеспечивает долговечность при высоких скоростях и динамике.
Гайки могут иметь встроенный фланец для крепления или использоваться с держателями (например, серии DSG).
Типоразмеры и совместимость
Гайки SFU от Technix доступны в типоразмерах, соответствующих наиболее распространённым винтам:
- SFU1204, SFU1605, SFU2005, SFU2505, SFU3205, SFU4005, SFU3210
- Шаг резьбы: 4 / 5 / 10 мм
- Класс точности винта: C7 (по умолчанию), возможны поставки C5
- Исполнение: с фланцем / без фланца (в зависимости от модели и применения)
Совместимы с:
- Винтами SFU по стандарту DIN 69051 / ISO 3408;
- Опорами BK/BF, FK/FF (через держатели);
- Держателями Technix серии DSG.
Каждая гайка проходит контроль шага, формы циркуляционного канала и параметров крепления.
Где применяются гайки SFU
Гайки SFU — это универсальный выбор для систем линейного перемещения, в которых важна точность, высокая нагрузочная способность и рабочий ресурс.
Типовые применения:
- Оси подачи и позиционирования в ЧПУ-станках;
- Роботизированные модули перемещения;
- Подающие и подъёмные механизмы;
- Портальные конструкции и автоматические столы;
- Прецизионные перемещения в дозирующих и лабораторных системах.
В отличие от преднатянутых гаек DFU, SFU — это одиночная гайка с минимальным люфтом, рассчитанная на рабочую точность в классических задачах без необходимости настройки преднатяга.
Почему Technix
Хотя Technix не производит гайки SFU, мы поставляем только проверенные изделия с гарантированной совместимостью и высоким качеством исполнения.
Преимущества работы с нами:
- Широкий выбор типоразмеров на складе — от SFU1204 до SFU3205;
- Подбор комплекта: винт + гайка + опоры + держатель DSG;
- Контроль параметров — посадка, геометрия фланца, допуск резьбы;
- Консультации по выбору, установке и замене;
- Быстрая логистика по России и гибкие условия поставки.
Technix обеспечивает не просто наличие позиции, а техническую уверенность при внедрении в конструкцию.
