О зубчатых шкивах под втулку Taper Bush

Зубчатые шкивы под втулку Taper Bush применяются в синхронных ременных передачах для передачи вращения между валами. Зубья шкива взаимодействуют с профилем зубчатого ремня, благодаря чему положение ремня относительно шкива определяется зацеплением, а передаточное отношение зависит от количества зубьев ведущего и ведомого элементов.

Такие изделия относятся к шкивам для механических приводов. В отличие от исполнений, посадочное отверстие которых окончательно обрабатывается непосредственно в теле детали, конструкция под Taper Bush предусматривает отдельную втулку между шкивом и валом.

Как работает зубчатая ременная передача

Рабочая поверхность шкива имеет зубчатый профиль, соответствующий профилю ремня. При вращении зубья последовательно входят в зацепление, передавая движение между элементами привода. Для корректной работы геометрия шкива и ремня должна быть совместима.

• Профиль зубьев должен соответствовать используемому зубчатому ремню.
• Количество зубьев влияет на диаметр шкива и передаточное отношение привода.
• Рабочая ширина согласуется с шириной применяемого ремня.
• Взаимное положение шкивов влияет на правильность движения и нагружение ремня.

Особенности крепления Taper Bush

Втулка Taper Bush устанавливается между валом и конической посадочной поверхностью шкива. При затяжке крепежных элементов разрезная втулка фиксируется в посадочном месте и одновременно обжимает вал.

Такое решение разделяет два этапа подбора: сначала выбирается шкив с требуемыми параметрами зубчатой передачи, затем - совместимая с ним втулка под конкретный диаметр вала. Это позволяет использовать один типоразмер шкива с различными вариантами посадки, если они предусмотрены соответствующей системой втулок.

• Посадочное исполнение шкива должно соответствовать выбранному типоразмеру втулки.
• Внутренний диаметр втулки выбирается под вал.
• Коническое соединение обеспечивает фиксацию втулки в посадочном отверстии шкива.
• Разъемная конструкция упрощает монтаж и последующий демонтаж элементов привода.

Чем исполнение под Taper Bush отличается от шкива под расточку

У зубчатых шкивов под расточку посадочное отверстие дорабатывается под параметры конкретного вала. В системе Taper Bush функцию промежуточной посадочной детали выполняет отдельная коническая втулка.

Выбор между этими конструкциями зависит от способа монтажа, требований к обслуживанию и компоновки привода. Сам тип крепления не определяет передаваемую мощность или допустимую нагрузку - эти параметры оценивают для ременной передачи в целом.

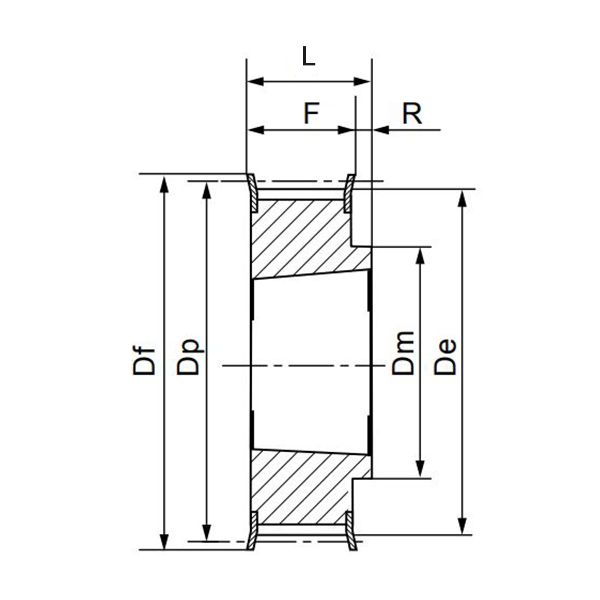

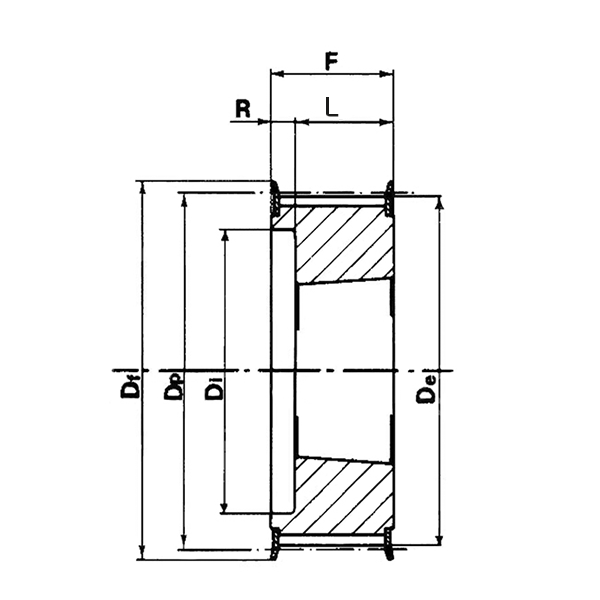

Реборды и направление ремня

В конструкции зубчатого шкива могут предусматриваться боковые реборды. Они ограничивают поперечное смещение ремня относительно рабочей поверхности. Необходимость таких элементов зависит от конструкции привода, взаимного расположения валов и особенностей выбранного шкива.

Где применяются зубчатые шкивы под Taper Bush

Такие шкивы применяют в синхронных приводах, где требуется согласованное вращение валов и удобное разъемное соединение шкива с валом.

• приводы промышленного оборудования;
• конвейерные и транспортирующие механизмы;
• станочное оборудование;
• механизмы автоматизации и позиционирования;
• другие узлы с синхронной ременной передачей.

Как подобрать зубчатый шкив под Taper Bush

Подбор выполняют последовательно: сначала определяют параметры ременной передачи и самого шкива, затем выбирают совместимую коническую втулку под вал. Ориентироваться только на диаметр посадочного отверстия или количество зубьев недостаточно.

• Профиль и шаг ремня. Должны соответствовать зубчатому профилю шкива.
• Количество зубьев. Выбирается с учетом требуемого передаточного отношения и габаритов привода.
• Ширина ремня. Согласуется с рабочей частью шкива.
• Типоразмер втулки. Должен быть предусмотрен конструкцией выбранного шкива.
• Диаметр вала. Учитывается при выборе внутреннего отверстия втулки.
• Габариты шкива. Проверяются относительно доступного монтажного пространства.
• Реборды. Их наличие учитывают в зависимости от конструкции и направления движения ремня.
• Рабочий режим. Для расчета привода учитывают скорость, нагрузку и условия эксплуатации всей ременной передачи.
