Есть в наличии: 2
Арт.: AT00801TECHNIX
Аналог Sati
—
AT00801
Шкив клиновой SPA 80 01 TB (PHP 1SPA80TB) под втулку тапербуш TECHNIX
Описание
567 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01001TECHNIX
Аналог Sati
—
AT01001
Шкив клиновой SPA 100 01 TB (PHP 1SPA100TB) под втулку тапербуш TECHNIX
Описание
575 руб.
/шт
В корзину
Есть в наличии: 3
Арт.: AT00671TECHNIX
Аналог Sati
—
AT00671
Шкив клиновой SPA 67 01 TB (PHP 1SPA67TB) под втулку тапербуш TECHNIX
Описание
368 руб.
/шт
В корзину
Есть в наличии: 3
Арт.: AT00631TECHNIX
Аналог Sati
—
AT00631
Шкив клиновой SPA 63 01 TB (PHP 1SPA63TB) под втулку тапербуш TECHNIX
Описание
298 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01252TECHNIX
Аналог Sati
—
AT01252
Шкив клиновой SPA 125 02 TB (PHP 2SPA125TB) под втулку тапербуш TECHNIX
Описание
1 218 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01061TECHNIX
Аналог Sati
—
AT01061
Шкив клиновой SPA 106 01 TB (PHP 1SPA106TB) под втулку тапербуш TECHNIX
Описание
706 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01002TECHNIX
Аналог Sati
—
AT01002
Шкив клиновой SPA 100 02 TB (PHP 2SPA100TB) под втулку тапербуш TECHNIX
Описание
981 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT00802TECHNIX
Аналог Sati
—
AT00802
Шкив клиновой SPA 80 02 TB (PHP 2SPA80TB) под втулку тапербуш TECHNIX
Описание
587 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01181TECHNIX
Аналог Sati
—
AT01181
Шкив клиновой SPA 118 01 TB (PHP 1SPA118TB) под втулку тапербуш TECHNIX
Описание
805 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01802TECHNIX
Аналог Sati
—
AT01802
Шкив клиновой SPA 180 02 TB (PHP 2SPA180TB) под втулку тапербуш TECHNIX
Описание
2 315 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01122TECHNIX
Аналог Sati
—
AT01122
Шкив клиновой SPA 112 02 TB (PHP 2SPA112TB) под втулку тапербуш TECHNIX
Описание
972 руб.
/шт
В корзину
Арт.: ZT00501TECHNIX
Аналог Sati
—
ZT00501
Шкив клиновой SPZ 50 01 TB (PHP 1SPZ50TB) под втулку тапербуш TECHNIX
Описание
368 руб.
/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Есть в наличии: 2
Арт.: AT01062TECHNIX
Аналог Sati
—
AT01062
Шкив клиновой SPA 10б 02 TB (PHP 2SPA10бTB) под втулку тапербуш TECHNIX
Описание
1 094 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT00632TECHNIX
Аналог Sati
—
AT00632
Шкив клиновой SPA 63 02 TB (PHP 2SPA63TB) под втулку тапербуш TECHNIX
Описание
733 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: ZT00631TECHNIX
Аналог Sati
—
ZT00631
Шкив клиновой SPZ 63 01 TB (PHP 1SPZ63TB) под втулку тапербуш TECHNIX
Описание
281 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: ZT01252TECHNIX
Аналог Sati
—
ZT01252
Шкив клиновой SPZ 125 02 TB (PHP 2SPZ125TB) под втулку тапербуш TECHNIX
Описание
1 238 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: AT01402TECHNIX
Аналог Sati
—
AT01402
Шкив клиновой SPA 140 02 TB (PHP 2SPA140TB) под втулку тапербуш TECHNIX
Описание
1 517 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: ZT00632TECHNIX
Аналог Sati
—
ZT00632
Шкив клиновой SPZ 63 02 TB (PHP 2SPZ63TB) под втулку тапербуш TECHNIX
Описание
486 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: BT01602TECHNIX
Аналог Sati
—
BT01602
Шкив клиновой SPB 160 02 TB (PHP 2SPB160TB) под втулку тапербуш TECHNIX
Описание
1 878 руб.
/шт
В корзину
Есть в наличии: 2
Арт.: BT01251TECHNIX
Аналог Sati
—
BT01251
Шкив клиновой SPB 125 01 TB (PHP 1SPB125TB) под втулку тапербуш TECHNIX
Описание
1 314 руб.
/шт
В корзину
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О клиновых шкивах под втулку Taper Bush
Клиновые шкивы под втулку Taper Bush используются в ременных передачах для передачи вращения между валами. На рабочей поверхности шкива расположены канавки клинового профиля, в которых движется ремень. Передача усилия происходит за счет взаимодействия боковых поверхностей ремня и ручья шкива.
Особенность такого шкива - посадка на вал через сменную коническую втулку Taper Bush. Поэтому при подборе необходимо согласовать параметры ременной передачи, посадочное исполнение шкива и размеры вала, а не ориентироваться только на наружный диаметр детали.
Клиновые модели относятся к общей группе шкивов и применяются в приводах, где двигатель и ведомый механизм соединены гибкой ременной передачей. Изменяя диаметры ведущего и ведомого шкивов, можно формировать требуемое соотношение частот вращения валов.
Как работает клиноременная передача
Клиновой ремень располагается в канавке шкива и при натяжении контактирует с ее боковыми поверхностями. За счет этого возникает сцепление, необходимое для передачи окружного усилия от ведущего шкива к ведомому.
- Профиль ручья должен соответствовать профилю применяемого ремня.
- Рабочий диаметр влияет на кинематику передачи и соотношение скоростей вращения.
- Количество ручьев определяется конструкцией и расчетной нагрузкой ременного привода.
- Взаимное положение шкивов влияет на движение ремней и стабильность работы передачи.
Корректная работа привода зависит от всей системы: шкивов, ремней, валов, натяжения и их взаимного расположения. Поэтому совпадение одного геометрического параметра не подтверждает совместимость компонентов.
Одно- и многоручьевые исполнения
Клиновой шкив может иметь один или несколько параллельных ручьев. Многоручьевая конструкция позволяет использовать несколько ремней одновременно в одной передаче.
Необходимое количество ручьев выбирают по расчету привода. При этом учитываются передаваемая мощность, скорость вращения, профиль ремня, диаметры шкивов, межосевое расстояние, режим нагрузки и другие параметры механизма.
Важно: установка большего количества ремней сама по себе не является способом произвольно увеличить нагрузочную способность привода. Количество ручьев и ремней должно соответствовать расчетной схеме передачи.
Крепление через втулку Taper Bush
Втулка Taper Bush размещается между валом и конической посадочной поверхностью шкива. Разрезная конструкция втулки при затяжке крепежных элементов обеспечивает ее фиксацию относительно шкива и вала.
Такая схема позволяет отдельно выбирать шкив по характеристикам ременной передачи и втулку по посадочному диаметру вала. При этом втулка должна быть совместима не только с валом, но и с посадочным исполнением конкретного шкива.
- Посадочный типоразмер должен соответствовать шкиву.
- Внутреннее отверстие втулки выбирается под диаметр вала.
- Крепежные элементы используются для затяжки и фиксации соединения.
- Разъемная конструкция облегчает демонтаж шкива при обслуживании привода.
Чем шкив под Taper Bush отличается от исполнения под расточку
Различие заключается прежде всего в способе подготовки посадочного соединения. У шкива под расточку центральное отверстие дорабатывается непосредственно под вал. В конструкции под Taper Bush между валом и шкивом используется отдельная сменная втулка.
Выбор между этими вариантами зависит от устройства привода, требований к монтажу и обслуживанию. Тип посадки необходимо рассматривать вместе с нагрузкой, частотой вращения и конструкцией соединения с валом.

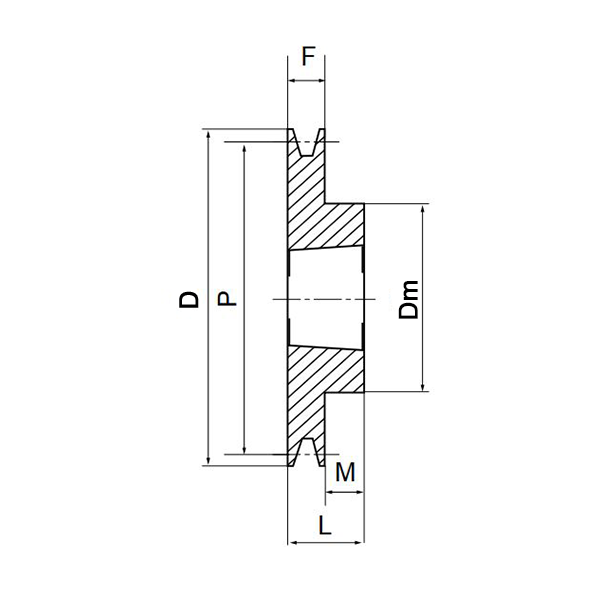

Рабочий и наружный диаметры
При подборе клинового шкива важно различать диаметр, используемый для расчета ременной передачи, и фактический наружный габарит детали. Эти параметры связаны между собой, но выполняют разные функции.
- Рабочий диаметр учитывается при определении кинематических параметров привода.
- Наружный диаметр необходим для проверки возможности размещения шкива в механизме.
- Общая ширина определяет осевой габарит и должна учитываться при компоновке валов и соседних элементов.
Поэтому при замене существующей детали нежелательно подбирать шкив только по наружному размеру, измеренному непосредственно на оборудовании. Следует дополнительно определить профиль ремня, рабочий диаметр и конструкцию посадки.
Где применяются клиновые шкивы под Taper Bush
Такие шкивы используются в клиноременных приводах промышленного и технологического оборудования, когда необходимо передавать вращение между разнесенными валами и требуется разъемное посадочное соединение.
- приводы вентиляторов и воздухообрабатывающего оборудования;
- насосные и компрессорные установки;
- конвейерные и транспортирующие механизмы;
- станки и производственные машины;
- другие механизмы с клиноременной передачей.
Конкретное исполнение выбирают не по типу оборудования как таковому, а по расчетным параметрам его привода. Для одинаковых по назначению механизмов могут использоваться разные профили, диаметры и схемы ременной передачи.
Как подобрать клиновой шкив под Taper Bush
Подбор начинают с параметров ременной передачи, затем проверяют габариты шкива и только после этого выбирают совместимую втулку под вал.
- Профиль ремня. Геометрия ручья должна соответствовать применяемому клиновому ремню.
- Рабочий диаметр. Выбирается с учетом требуемого передаточного отношения и частоты вращения.
- Количество ручьев. Определяется расчетом ременной передачи и количеством используемых ремней.
- Наружные размеры. Проверяются относительно доступного монтажного пространства.
- Посадочное исполнение. Должно соответствовать применяемой втулке Taper Bush.
- Диаметр вала. Используется при выборе внутреннего размера втулки.
- Мощность и скорость. Учитываются при расчете работоспособности ременной передачи.
- Условия эксплуатации. Необходимо учитывать характер нагрузки, продолжительность работы и состояние окружающей среды.
Важно: при замене клинового шкива необходимо проверять комплекс параметров: профиль ремня, рабочий диаметр, количество ручьев, габариты и посадочное исполнение. Совпадение наружного диаметра или размера вала само по себе не гарантирует совместимость деталей.
