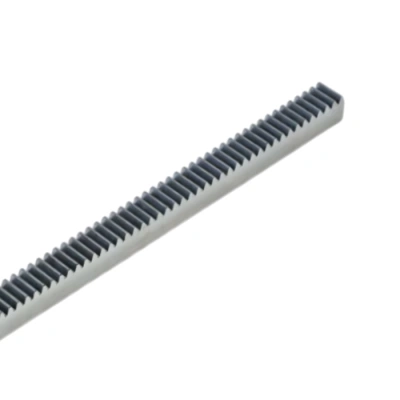

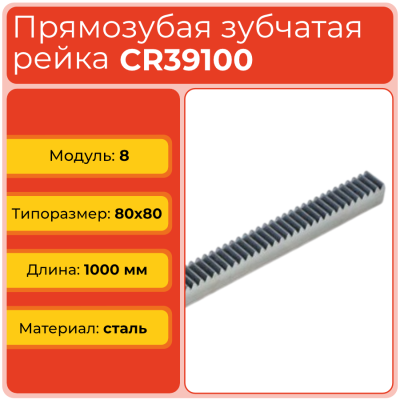

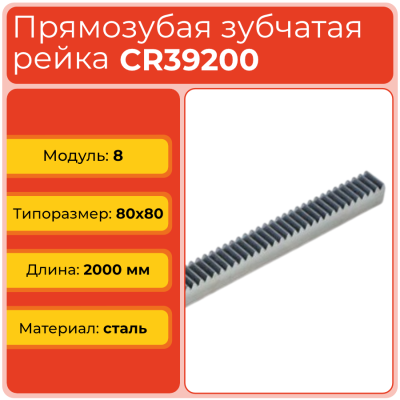

Зубчатые рейки модуль 8

Зубчатые рейки для станков с ЧПУ TECHNIX

Зубчатая рейка является важным элементом механической передачи, используемой в промышленных станках с числовым программным управлением (ЧПУ), системах автоматизации, конвейерах, приводах и другом оборудовании. Её основная задача — преобразование вращательного движения зубчатого колеса в поступательное, что обеспечивает точное линейное перемещение различных исполнительных узлов. Такая конструкция применяется для передачи усилия, управления подачей, позиционирования инструмента или заготовки, а также в качестве направляющего элемента в портальных системах.

Принцип работы зубчатой рейки

Зубчатая рейка представляет собой металлическую планку с нарезанными по длине зубьями, которые входят в зацепление с зубьями шестерни (зубчатого колеса). При вращении шестерни создаётся поступательное движение по линии зубьев, что позволяет управлять перемещением каретки, рабочего инструмента или других компонентов. Благодаря высокой точности исполнения и надёжному зацеплению зубья обеспечивают жёсткость, устойчивость к нагрузкам и точность позиционирования. Такая передача не требует сложного обслуживания и может работать в тяжёлых условиях эксплуатации, включая пыль, вибрации, повышенные температуры.

Область применения

Зубчатые рейки для ЧПУ широко используются в металлообрабатывающих станках, портальных фрезерных и лазерных установках, плазменных резаках, зубофрезерных машинах, печатном оборудовании и в системах перемещения паллет и подач. Они незаменимы там, где необходимо обеспечить синхронное движение по нескольким осям и выдерживать высокие динамические нагрузки. Кроме того, рейки применяются в машиностроении, деревообработке, автоматизации производств, складской логистике, подъёмных и транспортных системах.

Зубчатые рейки TECHNIX

Компания TECHNIX предлагает зубчатые рейки прямозубые в широком ассортименте. В наличии модели с различными размерами сечения: от 15×15 до 80×80 мм и длиной от 500 до 3000 мм. Доступны исполнения с модулями от M=1 до M=8, что позволяет точно подобрать элемент под параметры зубчатого колеса. Все рейки производятся из высококачественной стали с термической обработкой и шлифовкой, обеспечивающей стабильность зацепления, отсутствие люфта и увеличенный срок службы.

Преимущества прямозубых реек

Все зубчатые рейки TECHNIX имеют прямую геометрию зуба. Это классическое и надёжное решение для большинства задач, где необходима точная и предсказуемая передача усилия. Прямозубые рейки просты в монтаже, устойчивы к вибрациям, не требуют точной синхронизации по углу и обеспечивают стабильную работу в широком диапазоне скоростей. Точность геометрии зубьев гарантирует плавность хода и надёжное позиционирование без проскальзывания и люфтов.

Совместимость и установка

Рейки TECHNIX легко интегрируются в существующие решения. Они совместимы с большинством стандартных шестерён и приводных механизмов, а также могут использоваться в сборе с валами, направляющими, линейными подшипниками и корпусами. Модели с монтажными отверстиями позволяют упростить установку на рабочую раму, стол или профиль. При необходимости возможна нарезка зубчатых реек под нужную длину или их соединение в единую направляющую.

Покупка и консультация

Если вам необходимо купить зубчатую рейку для ЧПУ станка или промышленного оборудования — специалисты компании TECHNIX подберут оптимальное решение. Все модели есть в наличии на складе и доступны к быстрой отгрузке. Мы предлагаем не только поставку продукции, но и консультации по подбору модуля, длины, типа зубьев и сопутствующих комплектующих. Зубчатая рейка TECHNIX — это надёжность, точность и долговечность в каждой детали.

Купить или задать вопросы

Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить зубчатую рейку для ЧПУ-станка. Выгодная цена реек TECHNIX оптом – напрямую от производителя.
