Трапецеидальные гайки TECHNIX PRO для промышленного применения

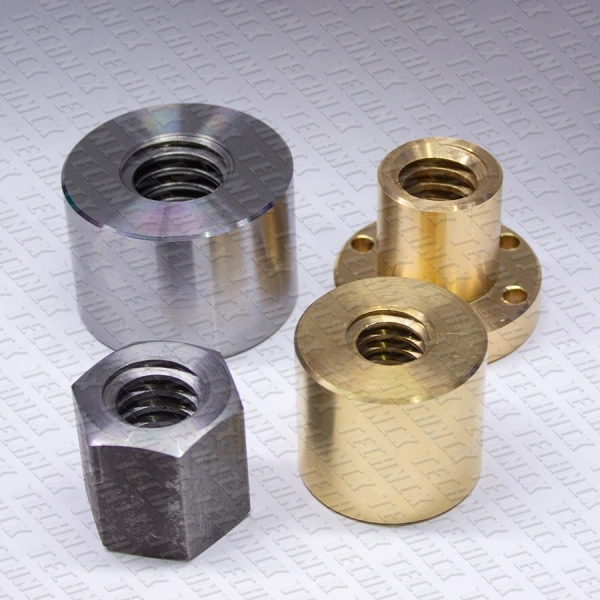

Гайка с трапецеидальной резьбой — это надёжный элемент передачи усилия, используемый в винтовых механизмах, линейных приводах, станках ЧПУ и подъёмных устройствах. В каталоге TECHNIX PRO представлены гайки трапецеидальные различных конфигураций: стандартные стальные, бронзовые, латунные, а также гайки с фланцем и шестигранные исполнения.
Ассортимент и совместимость с винтами TR
Мы предлагаем гайки под винты TR с различными параметрами — от диаметра 10 до 36 мм и шагом резьбы от 2 до 6 мм. В наличии как гайки с правой, так и с левой трапецеидальной резьбой. Каждая трапецеидальная гайка TECHNIX PRO производится с высокой точностью и соответствует требованиям промышленных и машиностроительных стандартов. Подходит для сборки с ходовыми винтами TR по ГОСТ.
Область применения и технические преимущества
Трапецеидальные гайки TECHNIX PRO находят применение в подъёмных механизмах, реверсивных узлах, токарных и фрезерных станках, мебельных лифтах и прочих системах с поступательно-вращательным движением. Использование бронзовой или стальной гайки под винт TR обеспечивает надёжную работу даже в условиях высокой нагрузки и вибраций. Подбор гайки осуществляется с учётом резьбы, нагрузки и направления вращения.
Купить трапецеидальные гайки TECHNIX PRO напрямую от производителя
Покупка трапецеидальных гаек от производителя TECHNIX PRO — это выгодное решение для предприятий и инженеров. Мы обеспечиваем поставку продукции оптом и в розницу по всей России. Вся продукция сертифицирована, доступна по цене производителя, сопровождается паспортами качества и может поставляться как отдельно, так и в сборе с винтом. Закажите гайку трапецеидальную TECHNIX PRO через каталог или по индивидуальному запросу.
Трапецеидальные гайки TechnixPRO серии KSM — стальная механика с ГОСТ-калибровкой

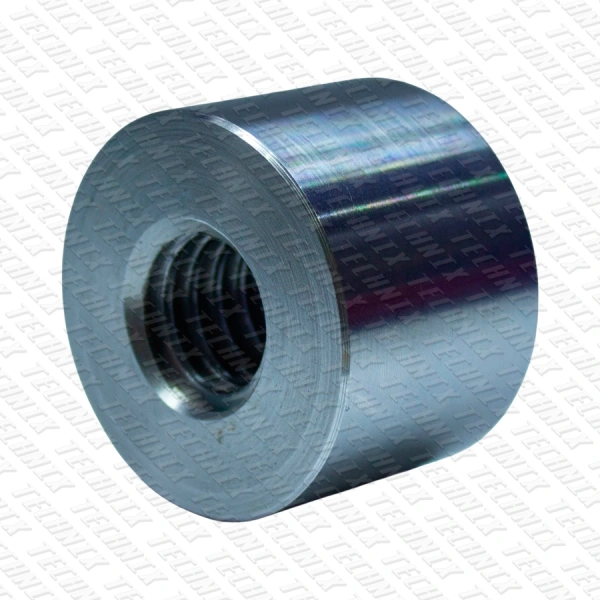

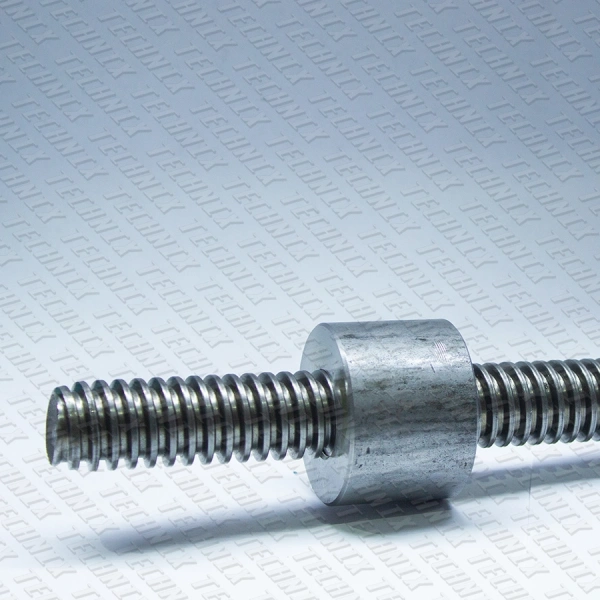

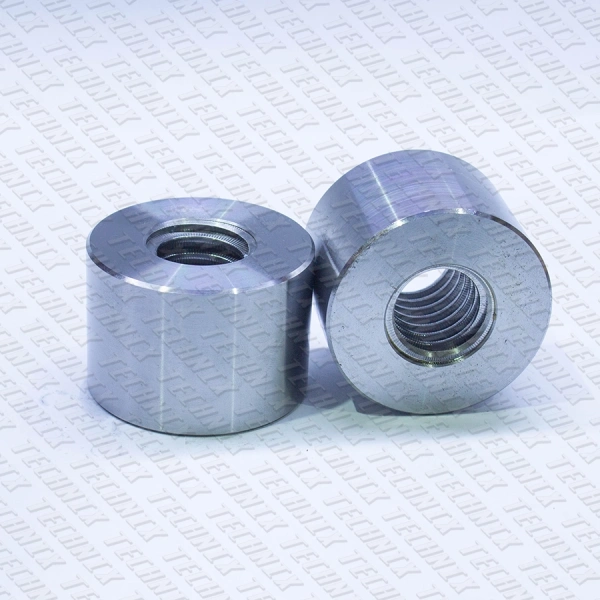

Серия KSM от TechnixPRO — это стальные трапецеидальные гайки цилиндрической формы, предназначенные для линейного перемещения в паре с винтами TR по ГОСТ 24739-81. Гайки этой серии обеспечивают надёжную передачу усилия в системах с высокими и средними нагрузками, где критичны ресурс, точность и соответствие нормативным стандартам.
Благодаря универсальному исполнению и жёсткой геометрии KSM-гайки находят широкое применение в промышленности: от станков и подъёмных платформ до сборочно-монтажных механизмов и направляющих узлов ручной регулировки.
Конструкция и материал
Гайки KSM производятся из качественной конструкционной стали (обычно марка 45), с последующей механической обработкой резьбы на высокоточном оборудовании. Внутренний профиль — трапецеидальная резьба с углом 30°, по ГОСТ 24739, что обеспечивает:
-
высокую несущую способность на сжатие и растяжение;
-
способность работать в паре с TR-винтами без предварительной приработки;
- надёжную фиксацию положения за счёт самоторможения (в большинстве конфигураций)
Гладкий цилиндрический корпус без фланца позволяет монтировать гайку как в неподвижный корпус, так и в подвижный узел — с фиксацией по посадке, зажимом или сваркой (в ремонтных или нестандартных системах).

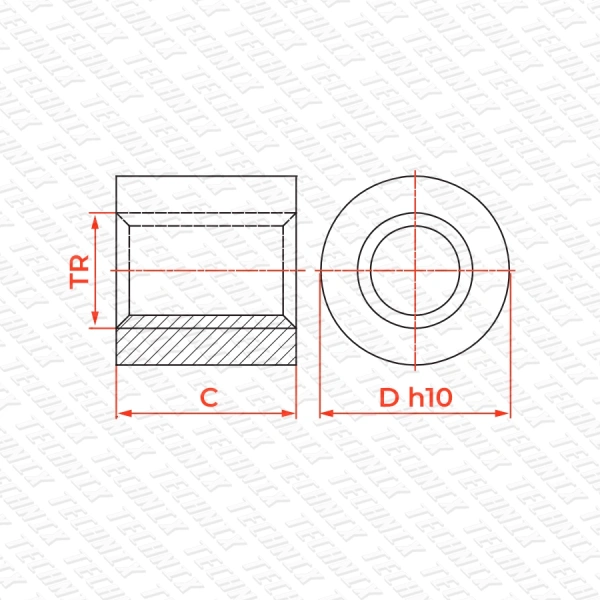

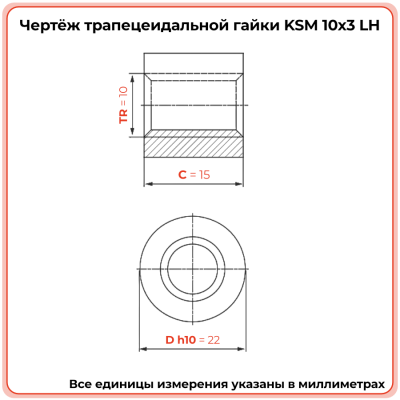

Размеры и исполнение
Серия KSM соответствует типовой табличной геометрии по ГОСТ 24739 и охватывает широкий диапазон:
- Диаметры: TR10×2 до TR50×8
- Резьба: правая (стандарт) или левая
- Длина и наружный диаметр — согласно ГОСТ
- Исполнение: цилиндрическая, без бурта, со шлифованной или фрезерованной торцевой поверхностью
Под заказ возможны:
- Исполнения с увеличенной длиной (под большую опорную поверхность);
- Нарезка дополнительных отверстий под винтовое крепление;
- Комплектация фиксирующими элементами.
Применение: рациональный выбор для серьёзной механики
Гайки серии KSM — это рабочий элемент линейной передачи, когда проект требует:
- простоты конструкции без потери надёжности;
- ресурса при многократных циклах перемещения;
- соответствия технической документации по ГОСТ;
- механической прочности корпуса при установке в стальной корпус/кронштейн.
Типовые задачи:
- Подъёмные и опускные механизмы (в том числе вертикальные);
- Подающие узлы станков и зажимных систем;
- Позиционирующие системы на производстве и в складской логистике;
- Ручные и моторизованные узлы подачи (без проскальзывания);
- Комплекты "винт + гайка" в импортозамещающих решениях.
Почему TechnixPRO
TechnixPRO — российское промышленное производство, базирующееся в Санкт-Петербурге. Мы выпускаем трапецеидальные гайки, винты и опоры в соответствии с ГОСТ, поддерживая полный цикл — от заготовки до готового узла.
Преимущества KSM от TechnixPRO:
- Полное соответствие ГОСТ 24739-81;
- Высокое качество обработки резьбы и геометрии корпуса;
- Работа в паре с винтами TR, произведёнными у нас или другими поставщиками;
- Комплектация по ТЗ клиента (винт, гайка, опора, крепёж);
- Поставка со склада типоразмеров от TR12 до TR40.
Когда проект требует точного соблюдения допусков, стабильности и технической прозрачности — серия KSM даёт ожидаемый результат.
