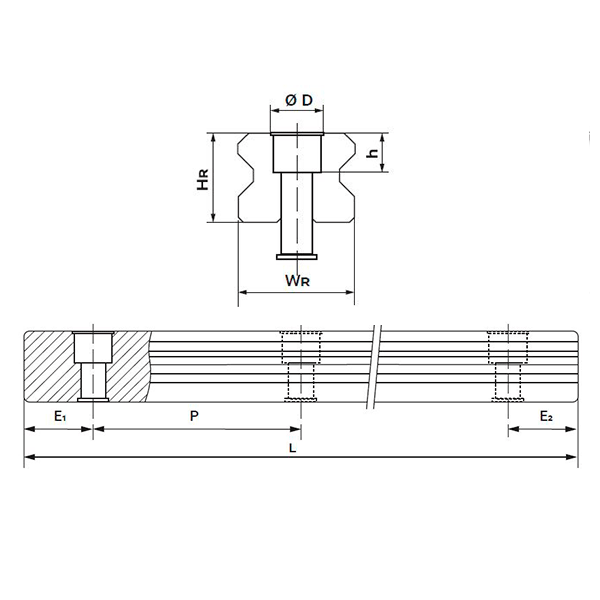

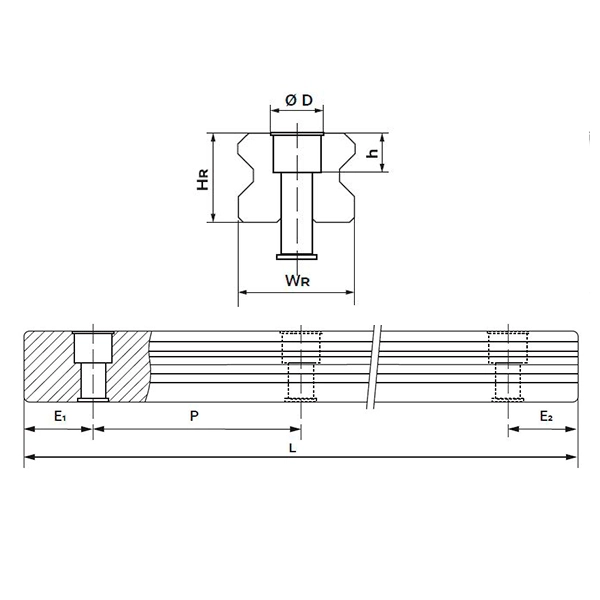

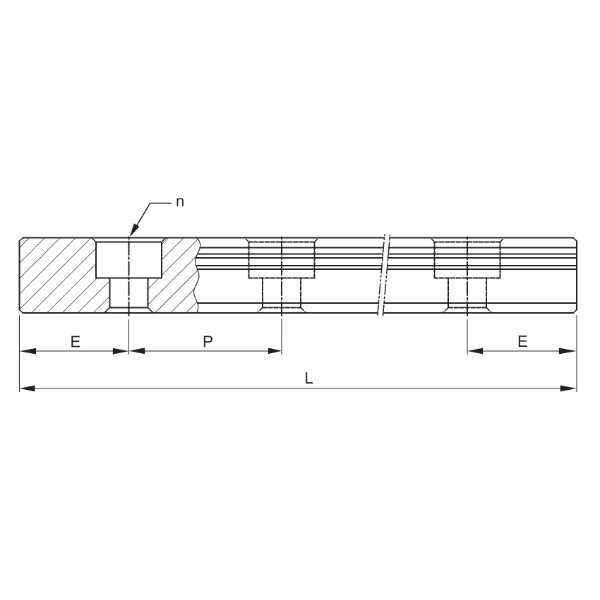

Рельсовые направляющие 15 типоразмера

Линейные направляющие для станков с ЧПУ

Линейные направляющие – это механические системы, способствующие плавному и точному перемещению подвижных частей станков вдоль заданной траектории. Они состоят из направляющего элемента в виде вала или рельсы и каретки, способной по ним скользить за счёт подшипников. Применение линейных направляющих для ЧПУ станков позволяет поддерживать высокую точность позиционирования, плавность хода и длительный срок службы техники.

Какие бывают?

Существует несколько видов направляющих, каждая из которых имеет свои особенности и область применения. По типу направляющего элемента можно купить линейные направляющие следующих видов – валовые и рельсовые.

По форме поперечного сечения

• Цилиндрические – такие направляющие системы имеют максимально простую конструкцию: вал, подвижная подшипниковая втулка. Их широко используют в конструкции 3D-принтеров и ЧПУ-станков, где важна высокая точность позиционирования.
• Шлицевые – устройства имеют опору, втулку и вал со шлицевым соединением. Направляющая шлицевого типа способствует высокой скорости перемещения узлов станка, она гарантирует их плавное движение и высокую точность позиционирования.
• Профильные – линейные направляющие рельсы бывают двух видов: шариковые, роликовые. Они имеют рельсу и каретку с шариковым/роликовым подшипником. Шариковые направляющие отличает высокая жёсткостью конструкции и плавная подача рабочего узла станка. Роликовые системы, благодаря увеличенной площади контакта ролика с рельсом, способны выдерживать увеличенные нагрузки. Изделия профильного типа будут оптимальными линейными направляющими для ЧПУ станков, которые интенсивно эксплуатируются.
• Направляющие типа "ласточкин хвост" имеют V-образную форму и предназначены для металлообрабатывающих станков, где требуется высокая жёсткость конструкции. Этот тип направляющих особенно эффективен в условиях, где важна точность и стабильность обработки металлических заготовок.

По типу трения

Линейные направляющие для станков по типу трения делятся на две категории – качения и скольжения. В направляющих качения используются шарики или ролики, что гарантирует высокую плавность и точность перемещений. Они отличаются высокой грузоподъёмностью и долговечностью.

Направляющие скольжения работают за счёт прямого контакта между поверхностями с антифрикционным покрытием. Они просты в конструкции, но имеют меньшую точность по сравнению с направляющими качения.

О применении линейных направляющих и их комплектов

Комплекты линейных направляющих в составе станков обеспечивают перемещение и точное позиционирование их исполнительных элементов. Они воспринимают на себя вес функциональных узлов и позволяют с высокой точность переместить их в требуемое положение. От состояния направляющих зависит точность выполняемых работ, долговечность и стабильность функционирования техники.

Задать вопрос или заказать

Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить направляющие каретки для станков. Выгодная цена линейных направляющих TECHNIX оптом – напрямую от производителя.
