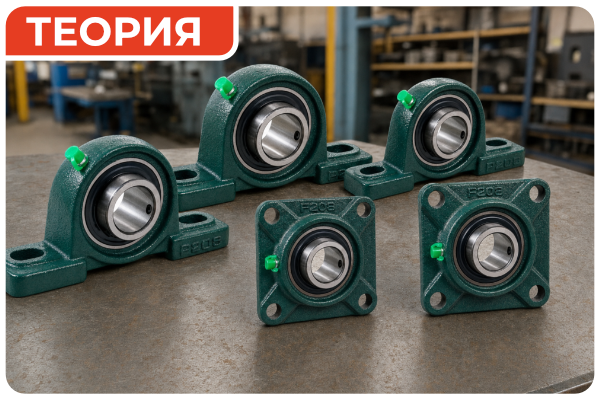

Как выстроить единый процесс управления подшипниковыми узлами на предприятии

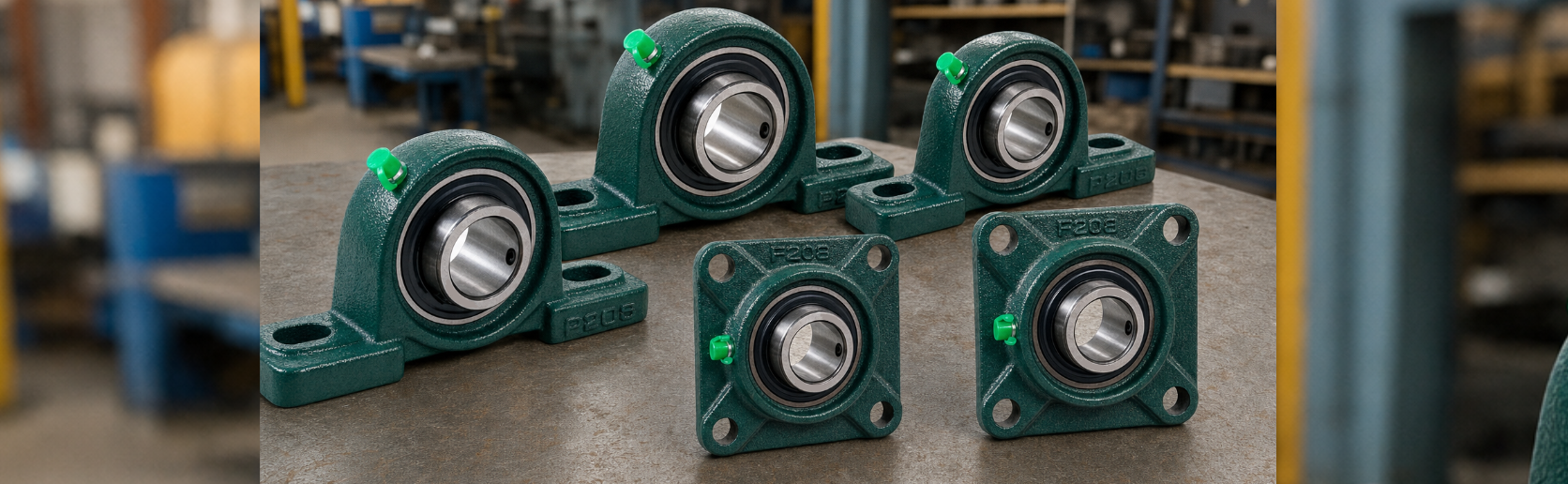

Введение. «Эффект бабочки» в мире подшипниковых узлов

В этом разделе мы покажем, как одна небольшая ошибка на этапе проектирования — неверно выбранный допуск, неучтённый метод монтажа или слишком дешёвый «аналог» — запускает цепную реакцию, которая заканчивается миллионными простоями и взаимными претензиями между отделами. Это отправная точка для понимания, почему подшипниковый узел нельзя рассматривать изолированно от общей системы управления предприятием.

На любом промышленном предприятии — от конвейерной линии пищевого производства до тяжёлого горно-обогатительного комбината — именно подшипниковый узел является точкой, где механика встречается с экономикой. Стоимость самой детали может составлять десятки или сотни тысяч рублей, но простой линии из-за её выхода из строя обходится в миллионы.

И вот здесь проявляется классический «эффект бабочки»: конструктор закладывает подшипниковый узел 205 с допуском на вал, который невозможно выдержать на имеющемся токарном станке; технолог не согласовывает метод монтажа; закупщик заказывает «аналог» по самой низкой цене в тендере; механик ставит деталь без нагрева, с перекосом; а через три месяца линия встаёт, и все друг на друга кивают.

Это не единичная история — это системная болезнь. И лечится она не покупкой более дорогих подшипников, а выстраиванием единого процесса управления — от проектирования до утилизации. Именно об этом и пойдёт речь в статье. Мы разберём, как связать конструкторский отдел, технологию, закупки и эксплуатацию в одну цепочку, где каждый участник понимает свою зону ответственности и видит общую цель — минимизацию совокупной стоимости владения (TCO).

Анатомия разрыва: как работают департаменты в «вакууме»

Здесь мы разбираем типичную организационную проблему большинства предприятий: четыре ключевых подразделения — конструкторы, технологи, закупщики и механики — работают параллельно, не обмениваясь критически важной информацией. Каждый принимает локально верные решения, которые в сумме дают системный сбой. Разберём «вакуумы» по отдельности и покажем, к каким конкретным потерям это приводит.

Прежде чем говорить о решениях, нужно честно признать проблему. На большинстве предприятий среднего и крупного размера управление подшипниковыми опорами разорвано на четыре изолированных «вакуума».

Конструкторский отдел

Инженер-конструктор открывает каталог, выбирает корпусной подшипниковый узел на лапах по габаритам и нагрузке, вставляет 3D-модель в сборку и забывает о нём до рекламации. Критерии выбора — «подходит по чертежу» и «есть в библиотеке SolidWorks».

Отдел главного технолога

Технолог получает конструкторскую документацию, когда узел уже «в железе». Его задача — вписать сборку подшипниковых узлов в существующий маршрут. Если монтаж требует индукционного нагревателя, которого нет в цехе, — технолог молча согласует «холодную» запрессовку через оправку, зная, что это убьёт ресурс, но не имея рычага изменить конструкцию.

Отдел снабжения

Закупщик видит в спецификации строку «подшипниковый узел UCP 205». В тендерной документации нет ни слова о допуске на посадку, классе точности, типе уплотнения и требуемом ресурсе L10. Побеждает поставщик с минимальной ценой. Через месяц на склад приходит партия, которая «выглядит как оригинал», но весит на 12% меньше — первый признак контрафакта.

Служба главного механика

Механики получают на замену то, что пришло на склад. подшипниковый узел в сборе устанавливается без выверки соосности вала, без контроля момента затяжки крепёжных болтов, без фиксации фактического момента пуска. Через 4000 часов — авария. Снова простой, снова закупка, снова круг по тому же сценарию.

Результат вакуумной работы:

• Дублирование номенклатуры: на складе лежат 14 типов UCP, 7 типов UCF, 5 типов UCFL — при том, что функционально достаточно 4–5 унифицированных позиций.
• Рост аварийных простоев.
• Невозможность посчитать реальную стоимость владения.
• Постоянная борьба с контрафактом.

Фундамент: переход от «покупки детали» к TCO (совокупной стоимости владения)

В этом разделе мы меняем оптику: вместо цены покупки начинаем смотреть на полную стоимость владения узлом на протяжении всего жизненного цикла. Приведём формулу TCO, разберём расчёт ресурса L10 по ISO 281 и покажем, как инженерная ошибка в посадках обнуляет преимущества даже самого дорогого оригинального подшипника. Это фундамент, на котором строится вся дальнейшая методология.

Ключевой сдвиг, который необходимо сделать предприятию, — это переход от мышления «купить подшипниковый узел по минимальной цене» к расчёту TCO — Total Cost of Ownership.

Формула TCO для подшипникового узла

TCO = C_закупки + C_монтажа + C_простоя + C_ремонта + C_утилизации

Где:

• C_закупки — цена подшипникового узла с валом или без, включая логистику.
• C_монтажа — трудозатраты слесарей, работа съёмников, нагревателей, балансировка.
• C_простоя — стоимость часа простоя линии × среднее время замены.
• C_ремонта — сопутствующие повреждения (вал, корпус, уплотнения).
• C_утилизации — экологические и трудовые затраты.

Расчёт ресурса L10 (базовый номинальный ресурс)

Для оценки срока службы применяется классическая формула ISO 281:

L₁₀ = (C / P)^p × 1 000 000 оборотов

Где:

• C — динамическая грузоподъёмность, указанная в каталоге (например, для подшипникового узла UCP 205 — около 14 000 Н).
• P — эквивалентная динамическая нагрузка.
• p — показатель степени (3 для шариковых, 10/3 для роликовых).

Расчёт посадки и допуска

Правильная посадка внутреннего кольца на вал — это не «на глаз», а инженерная задача. Для корпуса подшипникового узла с вращающимся внутренним кольцом применяется посадка с натягом, например ∅25 js6 или ∅25 k6. Для наружного кольца в корпусе — свободная посадка H7.

Связка «конструктор — технолог»: если конструктор заложит на валу ∅25 h7 (переходная посадка с возможностью зазора) вместо требуемой k6 — кольцо получит относительное проворачивание, фреттинг-коррозию, и подшипник умрёт, даже если закупщик привёз оригинальный SKF. Это зона ответственности конструктора, а не снабжения.

Пошаговый алгоритм выстраивания единого процесса

Это практическое ядро статьи: семь последовательных шагов, которые превращают хаотичные закупки и разрозненную эксплуатацию в управляемый процесс. Мы пройдём путь от создания межфункциональной рабочей группы и аудита номенклатуры до унификации типовых рядов, регламента ввода новых позиций и внедрения предиктивного мониторинга. Каждый шаг подкреплён опытом реальных внедрений.

Выстраивание единого процесса — это не одноразовая акция, а последовательная работа. Ниже — алгоритм из семи шагов, который мы отработали на реальных предприятиях.

Шаг 1. Создание межфункциональной рабочей группы
В группу обязательно входят: конструктор, технолог, специалист по надёжности, закупщик, механик и, по возможности, представитель поставщика (например, специалист TECHNIX).

Шаг 2. Аудит текущей номенклатуры
Собираются все типы подшипниковых узлов, которые когда-либо закупались предприятием. Проводится анализ на дубли. Типичный результат: из 200+ позиций 60% можно заменить на 30–40 унифицированных.

Шаг 3. Классификация узлов по критичности
Все узлы делятся на три группы: А (критичные), B (средние), C (некритичные). Для группы А — только проверенные поставщики, только оригинал или сертифицированное импортозамещение.

Шаг 4. Унификация типовых рядов
Вместо того чтобы держать на складе UCP, UCF, UCFL, UCFC, UCT, UCPA — во всех возможных размерах, формируется матрица стандартов.

Шаг 5. Регламент ввода новых позиций
Любая новая позиция в номенклатуре заводится только после подписи конструктора, технолога и инженера по надёжности.

Шаг 6. Работа с поставщиками
Заключаются рамочные договоры с 1–2 проверенными поставщиками. Подшипниковые узлы TECHNIX закрывают задачу импортозамещения: наличие на складе в Санкт-Петербурге, быстрая поставка, оптимальное соотношение цены и качества, консультация инженера.

Шаг 7. Внедрение мониторинга
Для критичных узлов группы А внедряется вибродиагностика, термоконтроль или онлайн-мониторинг.

Сравнение методов монтажа

Монтаж — это точка, где теория встречается с практикой, и именно здесь чаще всего теряется заложенный ресурс. В разделе мы сравниваем четыре основных метода установки подшипникового узла: от классической запрессовки прессом до гидравлической гайки. Для каждого метода приведены плюсы, минусы и количественная оценка влияния на итоговый ресурс — это поможет технологам выбрать оптимальный способ под конкретные условия цеха.

Качество монтажа напрямую влияет на ресурс. Ниже — сравнение четырёх основных методов, которые применяются для установки подшипникового узла в сборе.

Таблица 1. Сравнение методов монтажа

Цифровая связка: PLM, ERP и PDM

Единый процесс невозможен без единой информационной среды. В этом разделе мы показываем, как три корпоративные системы — PLM, PDM и ERP — должны обмениваться данными о подшипниковых узлах на протяжении всего жизненного цикла: от конструкторской модели до истории отказов в эксплуатации. Разберём конкретный сценарий прохождения данных через все три контура и покажем, что происходит, когда связка разорвана.

Единый процесс невозможен без цифровой связки между системами. На современном предприятии должны работать три контура:

• PLM (Product Lifecycle Management, Управление жизненным циклом изделия). Здесь живёт конструкторская документация: 3D-модели, спецификации, характеристики подшипникового узла, допуски и посадки.
• PDM (Product Data Management, Управление данными об изделии). Надстройка над PLM, отвечающая за управление данными: версии, согласования, архив.
• ERP (Enterprise Resource Planning, Планирование ресурсов предприятия). Система планирования ресурсов. В ERP заводится номенклатура, ведутся остатки, формируются заявки на закупки, считается себестоимость и TCO.

Как это работает вместе:

1. Конструктор создаёт узел в PLM → данные уходят в PDM.
2. Технолог согласовывает маршрут → данные с нормативами монтажа уходят в ERP.
3. Закупщик видит в ERP потребность, сверяется с матрицей стандартов → заказывает у авторизованного поставщика.
4. Механик получает наряд-заказ с указанием метода монтажа, момента затяжки, типа смазки.
5. По факту эксплуатации в ERP собирается история отказов → данные возвращаются конструктору для корректировки.

Матрица кросс-функционального взаимодействия (RACI)

Чтобы раз и навсегда закрыть вопрос «а кто за это отвечает», мы приводим готовую матрицу RACI для девяти ключевых процессов управления подшипниковыми узлами. Она чётко распределяет роли между конструктором, технологом, закупщиком, механиком и инженером по надёжности — с единственным утверждающим (A) на каждом процессе. Эту матрицу можно брать за основу и адаптировать под своё предприятие.

Чтобы избежать «вакуумов», применяется матрица RACI (Responsible, Accountable, Consulted, Informed). Ниже — типовая матрица для управления подшипниковыми узлами.

Таблица 2. Матрица RACI

RACI (R - ответственный, A - подотчетный, C - привлекаемый к консультациям, I - информируемый)

Кейсы: «До и после» на реальном производстве

Теория без практики мертва, поэтому в этом разделе мы приводим три реальных кейса внедрения единого процесса на предприятиях разного профиля — пищевое производство, деревообработка и горно-обогатительная отрасль. Для каждого кейса раскрыты задача, корневые причины проблем, конкретные технические решения и, главное, измеримый результат в цифрах: рост срока службы, снижение TCO, сокращение простоев.

Ниже — три кейса внедрения единого процесса на предприятиях разного профиля. Имена изменены по NDA, цифры — реальные.

Сравнение TECHNIX с Китаем и Европой

Выбор поставщика — это всегда компромисс между ценой, качеством, сроками и рисками. В этом разделе мы без агрессии, на фактах, сравниваем три сегмента рынка: китайские no-name решения, европейские бренды (SKF, FAG, NSK) и подшипниковые узлы TECHNIX. Сравнение идёт по семи ключевым параметрам — от цены и ресурса до риска контрафакта и сроков поставки в РФ. Это поможет закупщику и инженеру принять взвешенное решение под конкретную задачу.

Чтобы решение было взвешенным, сравним три сегмента рынка по ключевым для предприятия параметрам.

Таблица 3. Сравнение TECHNIX с Китаем и Европой

Контрафакт и связка «конструктор — технолог»

Две самые болезненные темы, которые редко обсуждаются открыто. Сначала мы разбираем, как отличить контрафакт от оригинала — по цене, массе, маркировке и геометрии — и как выстроить систему защиты через авторизованные каналы поставок. Затем детально показываем, как одна неправильно заложенная конструктором посадка на валу (например, h7 вместо k6) убивает даже самый дорогой оригинальный подшипник. Это зона, где связка «конструктор — технолог» работает или разваливается.

Контрафакт — это не просто «подделка». Это деталь, которая выглядит как оригинал, но имеет заниженную твёрдость колец, некондиционную сталь сепаратора и несоответствующую геометрию дорожек качения.

Признаки контрафакта:

• Цена ниже рыночной на 25–40%.
• Отсутствие маркировки на торце или нечитаемый шрифт.
• Разница в массе более чем на 5% от каталожной.
• Отсутствие паспорта качества и сертификата.

Единый процесс подразумевает работу только с авторизованными каналами, что также является зоной ответственности всех отделов. Используйте решения с прозрачной цепочкой поставок — такие как подшипниковые узлы TECHNIX.

Как неправильный допуск убивает подшипник

Для подшипникового узла UCP с вращающимся валом внутреннее кольцо должно сидеть на валу с натягом. Стандартные посадки: вал ∅20–∅30 мм — js6, k6; вал ∅30–∅50 мм — k6, m6.

Слишком плотная посадка: Внутреннее кольцо сжимается, внутренний зазор уменьшается вплоть до отрицательного. Результат — перегрев, заклинивание.

Слишком свободная посадка: Кольцо проворачивается на валу, возникает фреттинг-коррозия. Результат — разрушение вала и необходимость дорогостоящего ремонта.

Заключение и чек-лист «Первые 100 дней»

Финальный раздел собирает всё воедино: мы резюмируем, что единый процесс — это не про «купить другие подшипники», а про связку людей, систем и регламентов. И даём готовый чек-лист из 10 пунктов на «Первые 100 дней» — с чего начать завтра, чтобы уже через полгода увидеть измеримый результат в снижении TCO и количестве аварийных простоев. Это дорожная карта, которую можно распечатать и повесить в кабинете главного инженера.

Единый процесс управления подшипниковыми узлами — это не про «купить другие подшипники». Это про то, чтобы связать конструктора, технолога, закупщика и механика в одну цепочку с понятной зоной ответственности и единой целью — минимизацией TCO.

Чек-лист «Первые 100 дней»: с чего начать завтра

1. Создать межфункциональную рабочую группу (конструктор + технолог + закупщик + механик + инженер по надёжности). Назначить руководителя группы.
2. Выбрать 3 критических узла на предприятии и посчитать их реальный TCO по формуле выше. Это даст первую оценку масштаба проблемы.
3. Провести аудит склада на наличие дублей номенклатуры. Типичный результат — 40–60% позиций можно унифицировать.
4. Запретить ввод новых артикулов подшипников без подписи технолога и инженера по надёжности.
5. Составить матрицу стандартов: для каждой группы оборудования — свой типовой ряд (UCP, UCF, UCFL и т.д.).
6. Провести аудит поставщиков: исключить непрофильных, оставить 1–2 авторизованных.
7. Внедрить входной контроль хотя бы для критичных узлов группы А: взвешивание, проверка маркировки, паспорт качества.
8. Обучить механиков корректным методам монтажа (индукционный нагрев, момент затяжки, соосность).
9. Запустить пилот на одном участке: замерить TCO «до» и через 6 месяцев — «после».
10. Масштабировать успешный опыт на всё предприятие.
