Опоры для шарико-винтовых пар (ШВП) играют ключевую роль в обеспечении надежной и точной работы механических систем. В данной статье мы рассмотрим функции опор ШВП и их преимущества.
Введение
Шарико-винтовые пары (ШВП) используются в множестве промышленных и механических систем, где требуется высокая точность и надежность перемещения. Опоры для ШВП обеспечивают стабильность и поддержку винта, способствуя эффективной передаче нагрузки и минимизируя трение. Правильный выбор опор ШВП — это залог долговечной и бесперебойной работы вашего оборудования.
Опора ШВП — это ключевой компонент, поддерживающий винт ШВП. Она обеспечивает стабильность винта и минимизирует колебания, которые могут негативно сказаться на точности работы механизма. Такие опоры могут быть выполнены из различных материалов и иметь разные конструкции в зависимости от требований конкретного применения.
Опора под винт используется для поддержки винтовых элементов и их стабильного расположения. Эти опоры могут быть выполнены с учетом специфических условий эксплуатации и требований к конструкции.
Опора винта ШВП предназначена для обеспечения точного размещения и фиксации винта в механизме. Она предотвращает нежелательные движения, которые могут привести к износу или поломке, способствуя надежной и эффективной работе системы.
Подшипниковая опора ШВП включает в себя подшипники, которые уменьшают трение и износ, а также улучшают стабильность винта, полезна в высокоскоростных и высоконагруженных системах, где требуется надежная поддержка и снижение трения.
Опоры ходовых винтов используются в системах, где винты перемещаются по направляющим. Эти опоры помогают поддерживать точность и стабильность перемещения, предотвращая лишние колебания и вибрации, что критично для обеспечения долговечности и надежности системы.
Опора винта подшипниковая сочетает функции поддержки винта и подшипников. Это позволяет эффективно распределять нагрузку и уменьшать трение, что увеличивает срок службы всей системы и улучшает ее производительность.
Подшипниковые опоры ШВП используются для обеспечения стабильной работы и снижения трения. Они являются важной частью механических систем, где требуется высокая точность и надежность работы, обеспечивая долгосрочную и бесперебойную эксплуатацию.
Преимущества и выбор опор
Правильный выбор опор для ШВП может значительно повысить производительность и долговечность оборудования. Вот несколько ключевых преимуществ:
- Уменьшение трения: подшипниковые опоры снижают трение и износ, что способствует долговечности системы.
- Повышение точности: надежная опора помогает поддерживать точность перемещения и работы механизма.
- Устойчивость к нагрузке: Опоры поддерживают винт в правильном положении, предотвращая чрезмерные нагрузки и колебания.
При выборе опор для ШВП важно учитывать тип используемого винта, рабочие нагрузки и условия эксплуатации. Это поможет вам выбрать оптимальное решение для вашего оборудования.
Заключение
Опоры ШВП — это важный элемент для обеспечения стабильной и точной работы механизмов, использующих шарико-винтовые пары. Опоры TECHNIX позволяет значительно продлить срок службы шарико-винтовой передачи, обеспечивая стабильную работу системы в течение длительного времени.
Опоры ШВП Technix серии BK — промышленный стандарт для приводной фиксации винта
Серия BK — это жёсткие передние опоры для шарико-винтовых передач (ШВП), применяемые на приводной стороне винта. Эти опоры обеспечивают жёсткую фиксацию одного конца винта, воспринимают осевую нагрузку и сохраняют геометрию оси перемещения даже при работе с высокими усилиями и частыми реверсами.
Компания Technix поставляет опоры BK в типовых конфигурациях, полностью совместимых с винтами SFU (DIN 69051 / ISO 3408), а также с фланцевыми двигателями, муфтами и стандартными гайками.
Конструкция и принцип работы
Опора BK представляет собой фрезерованный корпус, в который установлены двойные радиально-упорные подшипники (обычно класса P5), обеспечивающие:
- Осевую жёсткость в обе стороны;
- Низкий радиальный и угловой люфт;
- Стабильность под нагрузкой и вибрацией;
- Совместимость с высокоскоростными приводами.
Подшипники устанавливаются в преднатянутом состоянии, а зажимное кольцо обеспечивает точную посадку винта по шлицу и предотвращает осевое смещение. Крепление к корпусу машины осуществляется через фланец с симметричным расположением отверстий.
Типоразмеры и совместимость

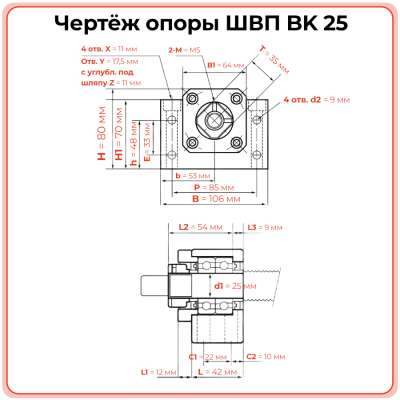

Technix поставляет опоры BK в стандартных типоразмерах:
- BK10, BK12, BK15, BK17, BK20, BK25
- Совместимы с винтами: SFU1204, SFU1605, SFU2005, SFU2505, SFU3205, SFU4005
- Конфигурация концов винта — стандарт ISO (d, l, посадка под подшипник, шлиц под стопор)
Поставляются в комплекте с:
- Подшипниками (установленными или в комплекте);
- Зажимным кольцом;
- Стопорным винтом и комплектом крепежа.
Пример соответствия:
Винт SFU2005 → опора BK15
Винт SFU2505 → опора BK20
Применение: где используются опоры BK
BK — это жёсткие (fixed) опоры, применяемые на ведущей стороне винта. В системах линейного перемещения они выполняют роль основной точки опоры, через которую воспринимается осевая сила, создаваемая гайкой.
Применяются в:
- Станках с ЧПУ и координатных машинах;
- Портальных и мостовых конструкциях;
- Сборочных, упаковочных, дозирующих линиях;
- 3D-принтерах, гравировальных модулях, автоматических столах.
Часто устанавливаются в комплекте с опорой BF (свободной) — на противоположной стороне.
Почему выбирают Technix
Хотя Technix не производит опоры BK, мы:
- Поставляем совместимые и проверенные компоненты от надёжных поставщиков;
- Обеспечиваем точную привязку к винтам SFU по типоразмеру и конфигурации концов;
- Комплектуем проекты: винт SFU + гайка + опора BK/BF + муфта + держатель DSG;
- Гарантируем точность посадки и соосность при установке;
- Консультируем по сборке и выравниванию узлов при монтаже.
Мы снабжаем компоненты, с которыми инженер не работает «на авось», а строит точную и надёжную механику.
