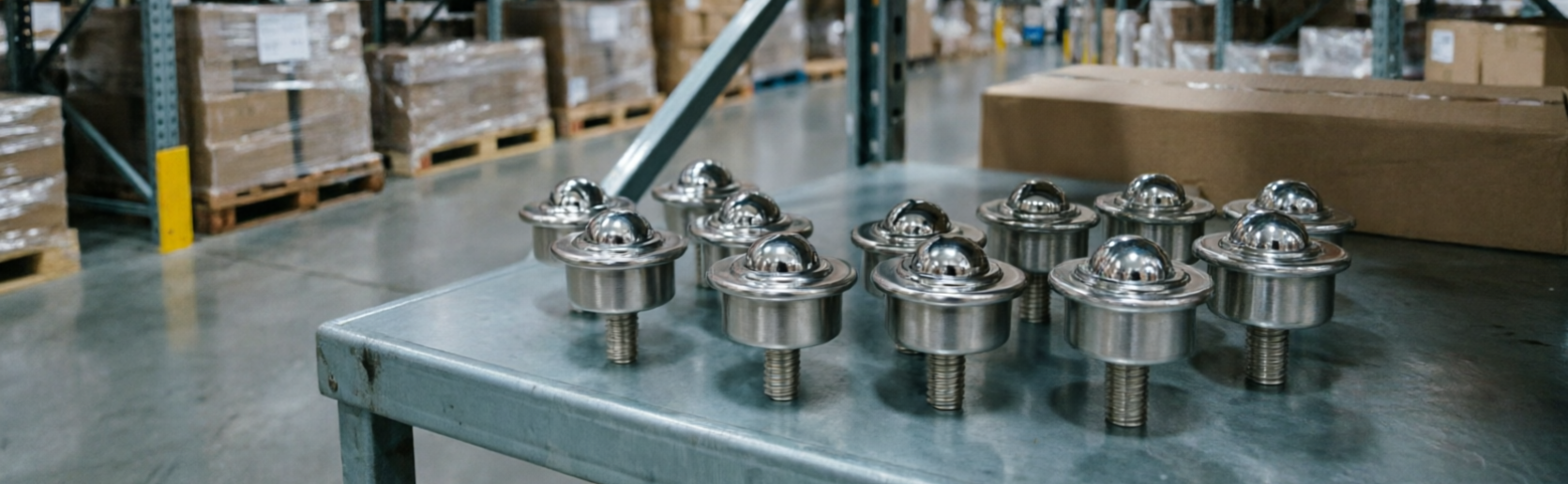

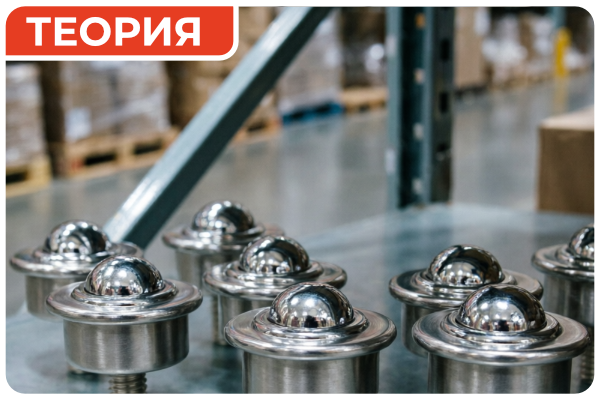

Шариковые опоры: назначение, виды, применение в промышленности

Оглавление

Шариковая опора — это механический узел, обеспечивающий перемещение грузов в любом направлении по опорной плоскости. При правильном подборе эти устройства минимизируют трение, снижают физические усилия операторов, а, во многих случаях позволяя заменить их простыми манипуляторами, становясь элементом автоматизации и логистики на современных производствах.

На промышленных предприятиях по всей России — от сборочных линий автопрома до пищевых комбинатов и логистических хабов — роликовая шариковая опора уверенно заменяет сложные поворотные механизмы там, где классические линейные конвейеры бессильны. В статье подробно разобраны устройство шарикового узла, основные виды опор, отраслевые сценарии применения, а также практические критерии выбора и расчета нагрузки под конкретную производственную задачу.

Материал будет полезен инженерам-конструкторам, технологам, начальникам производств и снабженцам, которым важно выбрать надёжное решение без переплаты и технических ошибок, опираясь на экспертизу АО «Техникс».

Что такое шариковая опора и принцип её работы

Базовое определение, ключевые свойства конструкции и физика всенаправленного перемещения грузов.

Если говорить простым языком, шариковый транспортер — это узел, заменяющий трение скольжения на трение качения. Внутри прочного корпуса находится транспортный шар, который опираясь на большое количество шариков малого диаметра на полусферической внутренней поверхности корпуса, свободно вращается.

Производства выбирают такие системы по нескольким практическим причинам: возможность сдвинуть груз в любую сторону (вперед, назад, по диагонали) без необходимости его разворота, компактность встраивания в столы любой формы и отсутствие необходимости в электроприводе для ручных операций позиционирования.

Устройство шарикового узла

Конструкция кажется простой, но от качества внутренних компонентов зависит срок службы изделия в условиях цеха. Основные элементы: транспортный шар (сталь, нержавейка, нейлон), корпус (штампованный или точеный), маленькие шарики и пылезащитная прокладка (для защиты от производственной пыли и стружки).

Отличие от роликовых конвейеров

Роликовый конвейер обеспечивает перемещение груза строго по одной линейной траектории. Для поворота на 90 градусов требуются дополнительные узлы. Шариковые опоры для конвейера решают эту задачу элегантно: груз можно повернуть на 360° вокруг собственной оси или изменить вектор движения без остановки линии, что критически важно для сборочных производств и участков упаковки.

Основные виды шариковых опор для производств

Центральный блок статьи: обзор обязательных типов опор через призму практической логики применения и конструктива.

Рынок промышленных компонентов предлагает десятки модификаций. Чтобы не утонуть в многообразии, инженеры классифицируют их по грузоподъемности, типу монтажа, материалу исполнения и специализации. Ошибка на этом этапе обычно приводит к снижению ресурса узла или повреждению груза.

Выбор диаметра шара напрямую влияет на площадь контакта и распределение давления: чем тяжелее груз, тем больше должен быть шар, чтобы избежать точечного продавливания дна груза и разрушения самого узла. Фланцевые модели идеальны для быстрой замены и монтажа в готовые столы, тогда как врезные обеспечивают максимальную вандалоустойчивость к ударам сбоку.

Применение шариковых транспортеров в отраслях

Практические сценарии применения по отраслям, демонстрирующие экспертность в решении производственных задач.

На сортировочных линиях шариковые опоры формируют «зоны накопления», сокращая время такта на 15-20%. В раскройных производствах они позволяют листу «парить» над столом, обеспечивая идеальное позиционирование без микроцарапин.

Сравнение с другими транспортными системами

Общая логика выбора транспортной системы: где шариковые опоры незаменимы, а где лучше использовать классический конвейер.

Ленточные и роликовые конвейеры незаменимы для непрерывной линейной транспортировки на большие расстояния. Однако на этапах сборки, сортировки, позиционирования и поворотов шариковые транспортеры выигрывают за счет дешевизны, отсутствия необходимости в электроприводе и невероятной гибкости маршрутов.

Пошаговый алгоритм выбора шариковой опоры

Логика выбора без цифр из каталога: от анализа среды до уточнения параметров у поставщика.

1. Анализ груза: Определите максимальный вес и габариты. Убедитесь, что дно жесткое и плоское.
2. Выбор среды: Оцените наличие абразивной пыли, влаги, температурный режим. Это определит материал и тип уплотнений.
3. Тип монтажа: Фланец (для легких условий и быстрой замены) или врезная (для тяжелых условий и установки заподлицо).
4. Расчет нагрузки и шага: Используйте формулу ниже для определения минимальной грузоподъемности одной единицы.

Типичные ошибки при проектировании и монтаже

Частые ошибки инженеров и снабженцев, приводящие к преждевременному выходу оборудования из строя.

• Слишком большой шаг установки. Попытка сэкономить приводит к тому, что тяжелый груз опирается всего на 2-3 шара, что ведет к их мгновенному разрушению.
• Игнорирование абразивной пыли. Установка стандартных опор без усиленных пыльников в цехах со стружкой или бетонной пылью уничтожает подшипник за несколько смен.
• Выбор пластикового шара для тяжелых грузов. Под тяжелой металлической деталью пластик сплющится, создав «плоское пятно» и заклинивание.
• Неправильный монтаж фланцевых опор. Использование фланцевых моделей в зонах боковых столкновений грузов. Ударная нагрузка срывает фланец; здесь нужны только врезные узлы.

Эксплуатация, обслуживание и замена

Общие правила использования: как продлить срок службы шарикового транспортера.

Шариковые узлы относятся к категории «установил и забыл», но только при условии базового обслуживания. Поверхность шара и зона уплотнителя должны регулярно очищаться от налипшей грязи. В пищевых производствах это часть ежедневной мойки.

Если при нажатии на шар чувствуется сильный осевой или радиальный люфт, а вращение сопровождается хрустом — подшипник изношен. Шариковые опоры для конвейера должны меняться не поодиночке, а группами (зонами), чтобы избежать разницы в высоте и трении. Большинство современных моделей позволяют заменить узел за 10 секунд без демонтажа всего стола.

Часто задаваемые вопросы о шариковых опорах

Как подобрать шариковые опоры под вашу задачу

Проектирование узлов перемещения — это баланс между грузоподъемностью, шагом установки, условиями среды и бюджетом. Ошибка на этапе расчета может стоить предприятию простоев линии или повреждения дорогостоящей продукции.

Эксперты АО «Техникс» готовы взять на себя техническую поддержку вашего проекта. Мы не просто продаем комплектующие, мы помогаем найти оптимальное инженерное решение:

• Бесплатный расчет схемы расстановки. Пришлите нам габариты и вес ваших грузов — мы рассчитаем необходимый шаг и грузоподъемность.
• Подбор аналогов. Если вы используете импортные узлы, мы подберем качественные аналоги, полностью совместимые по посадочным местам.
• Поставка по всей России. Складская программа и логистика обеспечивают оперативную отгрузку в любой регион РФ.

Не рискуйте эффективностью производства. Оставьте заявку на консультацию прямо сейчас, и наш инженер свяжется с вами для детального обсуждения вашей задачи.
