Подшипниковые узлы. Модели и применение

Оглавление

Подшипниковый узел — это готовое к монтажу решение, в котором вкладыш, корпус и система уплотнений уже согласованы между собой на заводе. Каждый вращающийся вал на производстве — от небольшого ролика конвейера до мощного привода зерносушилки — нуждается в надёжной опоре, и корпусные подшипники стали одним из самых массовых компонентов промышленного оборудования.

Их устанавливают в сельхозмашинах, на пищевых линиях, в вентиляционных системах, на конвейерах и десятках других типов машин. В отличие от классического подхода, когда инженер самостоятельно подбирает подшипник, проектирует посадочное место и корпус, корпусной подшипник поставляется как готовое решение: его достаточно закрепить болтами на основании и зафиксировать на валу.

В этой статье разберём, как устроен подшипниковый узел, какие типы корпусов и маркировки существуют, из каких материалов их изготавливают, где и какие модели применяются, а также дадим пошаговый алгоритм подбора узла под конкретную задачу.

Что такое подшипниковый узел и его конструкция

Базовое определение, ключевые компоненты и преимущества готовых решений перед сборными узлами.

Подшипниковый узел (он же корпусной подшипник, подшипник в корпусе) — это сборная единица, состоящая из подшипникового вкладыша и наружного корпуса, предназначенная для установки на вал и крепления к раме или станине оборудования. Вкладыш, корпус и уплотнения поставляются как единое изделие, что радикально упрощает проектирование и ремонт оборудования.

Производителю машины не нужно протачивать сложные посадочные поверхности с высокой точностью: сферическая наружная поверхность вкладыша сама компенсирует небольшие перекосы вала и неточности монтажа. Для ремонтной службы предприятия это означает, что замена изношенного узла занимает минуты, а не часы.

Из чего состоит подшипниковый узел

Любой корпусной подшипник включает два основных элемента:

• Вкладыш (внутренний подшипник). Как правило, это шариковый радиальный подшипник с широким внутренним кольцом. Его наружное кольцо имеет сферическую (выпуклую) форму, а внутренняя поверхность корпуса — ответную вогнутую сферу. Именно эта пара «сфера в сфере» обеспечивает возможность самоустановки: вкладыш может отклоняться на несколько градусов относительно оси корпуса, компенсируя перекосы вала, прогибы и неточности монтажа.
• Корпус (наружная оболочка). Корпус подшипника служит базой для крепления узла к раме оборудования, воспринимает нагрузки от вала и передаёт их на основание, защищает вкладыш от внешних воздействий и удерживает смазку. Внутри корпус имеет сферическое гнездо, точно повторяющее наружную поверхность вкладыша.

Преимущества готовых узлов перед сборными

• Простота и скорость монтажа. Для установки корпусного подшипника не требуется высокоточная обработка посадочных мест. Достаточно просверлить отверстия под крепёжные болты в раме и закрепить вал во вкладыше.
• Самосинхронизация (самоустановка). Сферическая посадка вкладыша в корпусе компенсирует угловые перекосы вала до 2–5° в зависимости от модели. Это критически важно для длинных валов, которые неизбежно прогибаются под нагрузкой.
• Герметичность и защищённость. Заводские уплотнения корпусного подшипника, как правило, эффективнее того, что можно обеспечить при самостоятельной сборке узла из отдельных компонентов.
• Унификация и взаимозаменяемость. Подшипниковые узлы стандартизированы по международным системам обозначений, что упрощает снабжение и снижает зависимость от конкретного поставщика.
• Снижение совокупной стоимости владения. Экономия на проектировании корпусов, мехобработке, времени монтажа и простоях при ремонте многократно перекрывает разницу в цене.

Основные типы и маркировка подшипниковых узлов

Классификация по типу корпуса и способу крепления. Буквенная часть обозначает тип корпуса, цифровая — размерную серию и диаметр вала.

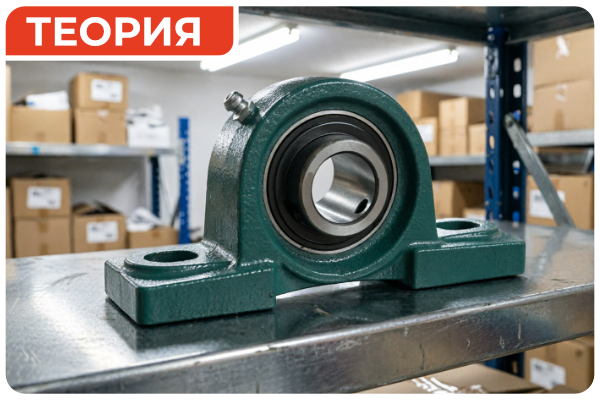

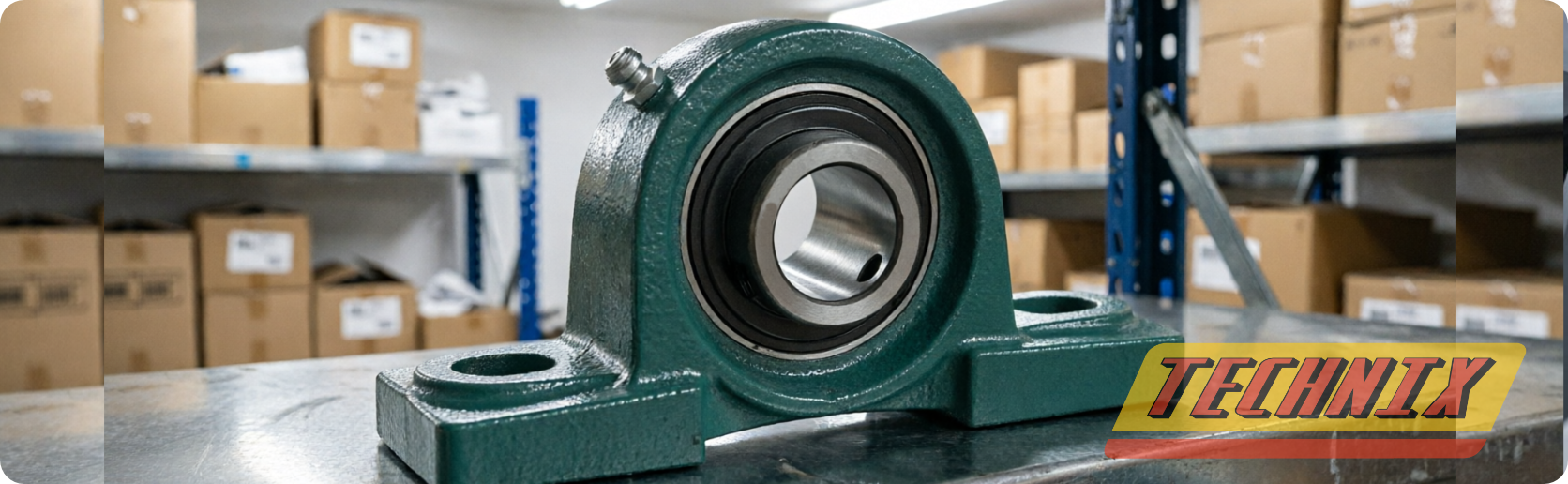

Узлы на стойке (серия UCP)

Подшипниковый узел на стойке серии UCP — самый распространённый тип корпусных подшипников. Его конструкция интуитивно понятна: вертикальная «нога» (стойка) с плоским основанием, в верхней части которой расположено сферическое гнездо с вкладышем. Крепление к раме осуществляется двумя болтами через отверстия в основании, расположенные параллельно оси вала.

UCP применяется везде, где вал проходит параллельно плоскости основания и его нужно опереть «снизу». Типичные примеры: опоры приводных валов конвейеров, валы вентиляторов, приводы мешалок, опорные ролики в сельхозтехнике.

Фланцевые узлы (UCF, UCFL)

Когда вал расположен перпендикулярно плоскости крепления, используются фланцевые подшипниковые узлы. Они крепятся болтами через фланец, плоскость которого перпендикулярна оси вала.

UCF — фланцевый узел с квадратным фланцем и четырьмя крепёжными отверстиями. Это наиболее жёсткий вариант фланцевого крепления, обеспечивающий надёжную фиксацию при значительных радиальных и осевых нагрузках. UCF широко применяется на пищевых линиях, в упаковочном оборудовании, на стенках бункеров и ёмкостей.

UCFL — фланцевый узел с овальным (двухболтовым) фланцем. Он компактнее и легче квадратного, но рассчитан на меньшие нагрузки. UCFL идеален для ситуаций, где пространство ограничено, а нагрузки умеренные: направляющие ролики, лёгкие приводы, вспомогательные валы.

Натяжные и скользящие узлы (UCT)

Натяжной подшипниковый узел серии UCT занимает особую нишу. Его корпус выполнен не с крепёжными отверстиями, а с направляющими пазами, которые входят в соответствующие направляющие на раме оборудования. Это позволяет узлу перемещаться вдоль оси вала, сохраняя параллельность.

Классическая задача — натяжная станция ленточного или цепного конвейера. Один из роликов (обычно хвостовой) установлен в паре узлов UCT, которые могут сдвигаться вдоль рамы. С помощью натяжного винта или пружинного механизма оператор перемещает узлы, натягивая ленту или цепь до нужного усилия.

Материалы корпусов и вкладышей

Выбор материала корпуса в зависимости от среды и задач: температура, влажность, агрессивные среды, требования пищевой безопасности.

Чугунные корпуса (серый и высокопрочный)

Чугунный корпус — золотой стандарт для большинства промышленных применений. Серый чугун обладает отличным сочетанием прочности, вибропоглощения, обрабатываемости и низкой стоимости. Литые корпуса из серого чугуна хорошо гасят вибрации, что важно для подшипниковых узлов, работающих на валах с дисбалансом или ударными нагрузками.

Для более нагруженных узлов применяют высокопрочный чугун с шаровидным графитом. Он обладает значительно более высокой прочностью на разрыв и ударной вязкостью по сравнению с серым чугуном, что позволяет использовать такие корпуса в тяжёлом машиностроении, горнодобывающем оборудовании и других приложениях с высокими динамическими нагрузками.

Нержавеющая сталь (AISI 304/316)

Нержавеющий подшипниковый узел — обязательное решение для пищевой, фармацевтической и химической промышленности. Корпуса из нержавеющей стали AISI 304 (для менее агрессивных сред) и AISI 316 (для сред с хлоридами, кислотами и частыми мойками) обеспечивают устойчивость к коррозии, которую невозможно достичь никакими покрытиями чугуна.

Помимо корпуса, в нержавеющих узлах и вкладыш выполняется из нержавеющей стали, а уплотнения — из материалов, допущенных к контакту с пищевыми продуктами. Такие узлы выдерживают регулярную мойку оборудования струями воды под давлением с применением щелочных и кислотных моющих средств.

Полимерные и стальные штампованные корпуса

Пластиковый корпус (обычно из полиамида, полипропилена или PBT) применяется в условиях высокой влажности, при работе с лёгкими нагрузками и в средах, где металлическая стружка от коррозии недопустима. Полимерные корпуса не ржавеют, обладают низкой массой и устойчивы ко многим химическим веществам. Их часто можно встретить в линиях розлива напитков, на упаковочных машинах и в лабораторном оборудовании.

Штампованные стальные корпуса — экономичное решение для малонагруженных применений. Корпус изготавливается из листовой стали методом штамповки, что делает его значительно дешевле литого чугунного. Такие узлы применяются в бытовой технике, лёгких конвейерах, сельскохозяйственных машинах с невысокими нагрузками.

Сферы применения корпусных подшипников

Отраслевой блок с практическими сценариями применения и рекомендуемыми типами узлов.

Корпусные подшипники — один из самых универсальных компонентов промышленного оборудования. Их можно встретить практически в любой отрасли, где есть вращающиеся валы. Ниже рассмотрим ключевые отрасли и типовые задачи, в которых подшипниковые узлы играют критическую роль.

Сельское хозяйство и АПК

Сельхозтехника — один из крупнейших потребителей корпусных подшипников. Зерносушилки, нории, шнековые транспортёры, кормораздатчики, сеялки, разбрасыватели удобрений — в каждой из этих машин установлены десятки подшипниковых узлов.

Условия работы в АПК предъявляют специфические требования к подшипниковым узлам. Во-первых, это пыль и абразив: зерновая пыль, земля, растительные остатки проникают повсюду и быстро выводят из строя незащищённые подшипники. Поэтому для сельхозтехники выбирают чугунные узлы с усиленными многоступенчатыми уплотнениями и грязеотражателями.

Во-вторых, ударные нагрузки и вибрация: работа на неровном поле, загрузка бункеров, пуски и остановки под нагрузкой создают динамические воздействия, которые требуют прочных чугунных корпусов и надёжной фиксации вкладыша на валу.

В-третьих, сезонность и простои: техника может месяцами стоять без работы, а затем эксплуатироваться в режиме 24/7 в период уборки. Это требует качественной заводской смазки и защиты от коррозии в период хранения.

Наиболее востребованные типы узлов в АПК — UCP (опоры валов транспортёров и сушилок) и UCT (натяжные станции цепных и ленточных конвейеров).

Пищевая и фармацевтическая промышленность

Пищевое и фармацевтическое производство предъявляет к подшипниковым узлам особые требования, связанные с гигиеной, санитарными нормами и отсутствием контаминации продукта.

Для сухих линий (фасовка сыпучих продуктов, упаковка, транспортировка зерна, муки, сахара) применяются стандартные чугунные подшипниковые узлы со специальными исполнениями:

• Пищевая смазка — допускается к контакту с продуктами питания в случае случайного попадания;
• Уплотнения с пищевым допуском — материалы манжет и грязеотражателей сертифицированы для контакта с пищевыми средами;
• Антикоррозийное покрытие корпуса — окраска или цинкование для защиты от влаги и конденсата.

Фланцевые узлы UCF и UCFL удобны на пищевых линиях тем, что крепятся на стенки бункеров и рам конвейеров, а их конструкция позволяет легко очищать корпус со всех сторон без «карманов», где могут скапливаться остатки продукта.

Конвейерные системы и логистика

Ленточные и роликовые конвейеры — «кровеносная система» любого склада, логистического центра, производственного цеха. Каждый конвейер оснащён как минимум двумя подшипниковыми узлами на приводном барабане, двумя на хвостовом (натяжном) и множеством на промежуточных роликоопорах.

На приводных станциях обычно устанавливают узлы UCP на стойке — они удобно крепятся к раме конвейера и воспринимают значительные радиальные нагрузки от натяжения ленты. На натяжных станциях применяют UCT — их способность перемещаться вдоль направляющих рамы позволяет регулировать натяжение ленты по мере её вытяжки в процессе эксплуатации.

Деревообработка и лёгкие производства

Деревообрабатывающая промышленность — среда с высокой концентрацией абразивной пыли (опилки, стружка), которая проникает в незащищённые подшипники и действует как притирочная паста, быстро разрушая дорожки качения и тела качения.

Для деревообработки выбирают чугунные подшипниковые узлы с максимально эффективными уплотнениями — многоступенчатыми лабиринтными, с дополнительными грязеотражателями. Корпуса — чугунные, так как нагрузки на пилорамах и кромкообрезных станках могут быть значительными, а вибрация от режущего инструмента требует хорошего вибропоглощения.

В лёгких производствах (упаковка, текстиль, печать) нагрузки ниже, и здесь часто применяются более компактные и лёгкие узлы UCFL с овальным фланцем, а также штампованные стальные корпуса для малонагруженных роликов.

Пошаговый алгоритм выбора подшипникового узла

Порядок подбора лучше строить не от маркировки, а от задачи, условий среды и параметров вала.

1. Определите тип и величину нагрузки. Какие силы действуют на вал? Радиальная нагрузка (перпендикулярно оси вала), осевая (вдоль оси) или комбинированная? Есть ли ударные и вибрационные воздействия? От этого зависит выбор размерной серии вкладыша и материала корпуса.
2. Определите диаметр вала. Диаметр вала определяет внутренний диаметр вкладыша и, соответственно, размерную серию узла. Это базовый параметр, без которого подбор невозможен.
3. Выберите способ крепления к раме. Если вал параллелен основанию и опирается «снизу» — нужен UCP. Если вал проходит через стенку перпендикулярно — UCF или UCFL. Если требуется регулировка натяжения — UCT.
4. Оцените условия окружающей среды. В какой среде будет работать узел? Сухое чистое помещение, пыльный цех, влажная среда, агрессивная химия, пищевое производство? От этого зависит материал корпуса и тип уплотнений.
5. Уточните параметры у поставщика. После того как вы определили тип узла, диаметр вала, материал и тип уплотнений, обратитесь к поставщику для подбора конкретной модели.

Типичные ошибки при выборе и монтаже

Распространённые ошибки, которые приводят к преждевременному выходу подшипниковых узлов из строя.

• Неверный тип уплотнения для среды. Установка стандартного узла с базовыми уплотнениями в пыльном цеху или на сельхозтехнике — гарантия того, что подшипник выйдет из строя в разы быстрее ожидаемого. Абразивная пыль проникает через стандартные манжеты и разрушает дорожки качения.
• Использование непищевого узла на пищевой линии. Экономия на нержавеющем корпусе и пищевой смазке может привести к контаминации продукта и остановке производства по требованию санитарного контроля.
• Перекос при затяжке фланца. При монтаже фланцевых узлов UCF или UCFL неравномерная затяжка крепёжных болтов приводит к деформации корпуса и нарушению сферической посадки вкладыша. Затягивать болты нужно крест-накрест, с контролируемым моментом.
• Отсутствие смазки в обслуживаемых узлах. Многие корпусные подшипники оснащены пресс-маслёнками для периодического пополнения смазки. Если эту процедуру игнорировать, смазка вырабатывается, и подшипник начинает работать «насухую».
• Неправильная фиксация на валу. Стопорный винт вкладыша должен быть затянут с правильным моментом и, при необходимости, зафиксирован от самоотвинчивания. Ослабший стопорный винт приводит к проворачиванию вкладыша на валу.
• Игнорирование температурного режима. Стандартные подшипниковые узлы рассчитаны на работу в диапазоне примерно от −20 до +120 °C. При более высоких температурах стандартная смазка деградирует, а уплотнения теряют эластичность.

Эксплуатация, смазка и обслуживание

Правильная эксплуатация подшипниковых узлов значительно продлевает их ресурс и снижает количество незапланированных простоев оборудования.

Закрытые узлы. Многие современные корпусные подшипники поставляются с заводской смазкой, заложенной на весь срок службы, и герметичными уплотнениями. Такие узлы не требуют обслуживания — их задача «установил и забыл». Когда ресурс подшипника исчерпан, узел заменяется целиком. Это оптимальный вариант для труднодоступных мест и для оборудования, где регулярное обслуживание затруднено.

Обслуживаемые узлы с пресс-маслёнкой. Для тяжёлых условий эксплуатации выпускаются узлы с пресс-маслёнками, через которые можно шприцем подавать свежую смазку. Периодичность смазывания зависит от условий работы: от еженедельной на тяжёлых конвейерах в пыльных цехах до ежеквартальной в чистых помещениях. Важно использовать смазку, совместимую с заложенной на заводе, и не переполнять корпус — избыток смазки вызывает перегрев из-за внутреннего трения.

Контроль состояния. Регулярный визуальный и температурный контроль подшипниковых узлов позволяет выявить проблемы до катастрофического отказа. Повышение температуры корпуса, появление постороннего шума или вибрации, подтёки смазки — всё это сигналы, что узел требует внимания. На критически важном оборудовании применяют системы вибродиагностики и температурного мониторинга.

Хранение. Подшипниковые узлы следует хранить в сухом помещении в оригинальной упаковке. Длительное хранение на открытом воздухе или во влажных помещениях может привести к коррозии даже на окрашенных чугунных корпусах и деградации смазки.
