Эта статья поможет быстро понять, что означает номер подшипника, как по маркировке определить его тип, размер и конструктивные особенности, а также что делать, если маркировка стерлась или отсутствует.
Оглавление
- Как узнать маркировку подшипника
- Как узнать номер подшипника без маркировки
- Из чего состоит номер подшипника
- Расшифровка числовой части
- Буквенные обозначения и их значение
- Маркировка по ГОСТ и ISO
- Таблица примеров маркировки
- Примеры маркировки подшипников генератора
- Как подобрать подшипник по маркировке
- Частые ошибки при выборе

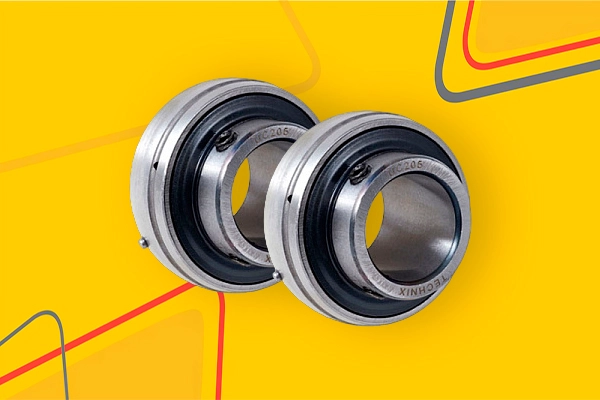

Как узнать маркировку подшипника
Маркировка подшипников обычно наносится на их внешнюю обойму (наружное кольцо) и реже — на внутреннее кольцо или торец. Она представляет собой комбинацию цифр и букв, по которой можно определить тип, размеры и конструктивные особенности изделия.
В стандартной маркировке указываются:
- тип подшипника;
- серия по ширине и диаметру (габаритная серия);
- внутренний диаметр (условный размер отверстия);
- конструктивные особенности (экраны, пыльники, зазоры и т. д.);
- материал корпуса или сепаратора;
- иногда — год выпуска и класс точности.
Если маркировка читается полностью, достаточно сверить её с каталогом производителя или воспользоваться онлайн‑подбором по номеру — система автоматически покажет основные размеры и возможные аналоги.
Как узнать номер подшипника, если маркировка отсутствует
На практике маркировка может стереться, быть частично разрушенной или полностью отсутствовать. В этом случае номер подшипника определяют по фактическим размерам и условиям работы, с последующей сверкой с каталогами.
Алгоритм действий:
- Измерьте внутренний диаметр (d) — диаметр отверстия под вал. Используйте штангенциркуль или микрометр, измеряя в нескольких сечениях.
- Измерьте наружный диаметр (D) и ширину подшипника (B). Это позволит сузить круг подходящих типоразмеров.
- Определите тип подшипника визуально: шариковый или роликовый, радиальный, радиально‑упорный, упорный, опорный и т. д.
- Зафиксируйте конструктивные признаки: наличие/отсутствие защитных экранов (ZZ), резиновых пыльников (2RS), канавки под стопорное кольцо (N/NR), особенности сепаратора.
- Сопоставьте полученные размеры и тип с каталогом или таблицей размеров. Большинство стандартных подшипников имеют унифицированные типоразмеры, поэтому по сочетанию d × D × B можно определить номер.
- При необходимости используйте онлайн‑подбор по размерам TECHNIX — достаточно ввести размеры и выбрать тип, чтобы получить список стандартных номеров и аналогов.
Если подшипник работает в ответственных узлах (генераторы, редукторы, шпиндели), при отсутствии маркировки и сомнениях в идентификации рекомендуется обратиться в техническую поддержку производителя или поставщика — специалисты помогут подобрать корректный аналог по размерам, нагрузкам и режимам работы.
Из чего состоит номер подшипника
Маркировка подшипников качения представляет собой комбинацию числовых и буквенных обозначений. Чаще всего базовый номер состоит из 4–5 цифр, к которым добавляются буквы и дополнительные цифры.
Примеры базовых номеров:
- 6205
- 30307
- 81108
К этим номерам могут добавляться буквенно‑цифровые индексы, уточняющие исполнение: 6205‑2RS, 6205‑ZZ, 6206‑ZZ C3 и др.
Расшифровка числовой части маркировки
В типовых обозначениях подшипников первая цифра (иногда две) указывает тип подшипника, следующая — серию по ширине и диаметру, а последние две цифры — условный диаметр отверстия.
Первая цифра — тип подшипника
- 1 – радиальный однорядный шариковый;
- 2 – радиальный шариковый с увеличенной нагрузочной способностью;
- 3 – радиальный роликовый;
- 4 – двухрядный шариковый;
- 5 – упорный;
- 6 – радиальный шариковый с глубокими канавками;
- 7 – радиально‑упорный шариковый;
- 8 – упорный роликовый;
- 9 – специальные конструкции.
Вторая цифра — серия по ширине и диаметру
Вторая цифра (иногда две цифры) определяет габаритную серию подшипника по ширине и наружному диаметру:
- 0 – сверхлёгкая серия;
- 1 – лёгкая серия;
- 2 – средняя серия;
- 3 – тяжёлая серия.
Последние две цифры — внутренний диаметр
Последние две цифры числового обозначения — это условный диаметр отверстия подшипника. Чтобы получить реальный внутренний диаметр в миллиметрах, это число умножают на 5.
Существуют исключения для небольших диаметров:
- 00 – внутренний диаметр 10 мм;
- 01 – внутренний диаметр 12 мм;
- 02 – внутренний диаметр 15 мм;
- 03 – внутренний диаметр 17 мм.
Маркировка подшипников: буквы и их значение
Буквенные обозначения уточняют конструктивное исполнение, тип защиты, материал корпуса или сепаратора, а также величину внутреннего зазора.
- P, U, G, T – материал и тип корпуса (различные исполнения опорных узлов);
- Z, ZZ – металлический защитный экран с одной (Z) или двух сторон (ZZ);
- RS, 2RS – резиновый пыльник с одной (RS) или двух сторон (2RS);
- N, NR – канавка или стопорное кольцо на внешнем кольце;
- C2, C3, C4 – внутренний зазор (уменьшенный, увеличенный и т. д.);
- TN, TVH – полимерный (полиамидный) сепаратор;
- X, V, E – усиленная конструкция, повышенная нагрузочная способность.
Комбинация букв позволяет подобрать подшипник под конкретные условия эксплуатации: высокие обороты, повышенные температуры, загрязнённая среда, наличие ударных нагрузок и т. д.
Маркировка подшипников по ГОСТ и ISO
В России маркировка подшипников качения регламентируется ГОСТ 3189‑89 и ГОСТ 520‑2011. Эти стандарты описывают структуру обозначения, типы подшипников и диапазоны размеров.
В международной практике применяются стандарты ISO 15 и DIN 625. Они обеспечивают унификацию типоразмеров и позволяют производителям разных стран выпускать взаимозаменяемые подшипники с одинаковой маркировкой.
Примеры по типам подшипников
Маркировка радиальных подшипников
Пример: 6205‑2RS – радиальный шариковый подшипник с глубокими канавками, внутренний диаметр 25 мм, с двухсторонним резиновым уплотнением.
Маркировка радиально‑упорных подшипников
Пример: 7210B – радиально‑упорный шариковый подшипник с углом контакта 40°.
Маркировка роликовых подшипников
Пример: 30307 – конический роликовый подшипник, внутренний диаметр 35 мм.
Маркировка упорных подшипников
Пример: 51108 – однорядный упорный шариковый подшипник, рассчитанный на восприятие осевых нагрузок, внутренний диаметр 40 мм.
Маркировка опорных подшипников
Для опорных подшипников дополнительно используются буквенные индексы P, Y, F и др., которые обозначают тип корпуса и способ крепления узла.
Маркировка подшипников скольжения
Подшипники скольжения маркируются по ГОСТ 10329‑2007. В обозначении учитываются материал вкладыша, конструкция (цельный, разъёмный, с канавками и т. д.) и условия эксплуатации (скорость, нагрузка, смазка).
Подшипники: маркировка и расшифровка
В таблице приведены распространённые обозначения подшипников, их тип и основные особенности. Такой формат помогает быстро сверить маркировку и понять, подходит ли подшипник для конкретной задачи.
| Маркировка | Тип подшипника | Особенность | Применение |
|---|---|---|---|
| 6205 | Шариковый радиальный | Внутренний диаметр 25 мм, базовое исполнение | Общее промышленное применение |
| 6205-ZZ | Радиальный с экранами | Металлические защитные экраны с двух сторон | Узлы с высокими оборотами и умеренной загрязнённостью |
| 6205-2RS | Радиальный с пыльниками | Резиновые уплотнения с двух сторон, защита от пыли и влаги | Загрязнённая среда, оборудование с риском попадания влаги |
| 30307 | Роликовый конический | Повышенная нагрузочная способность, внутренний диаметр 35 мм | Ступицы, редукторы, узлы с комбинированной нагрузкой |
| 7210B | Радиально-упорный | Угол контакта 40°, рассчитан на комбинированные нагрузки | Насосы, станки, приводы |
| 51108 | Упорный шариковый | Работает преимущественно на осевые нагрузки, внутренний диаметр 40 мм | Вертикальные узлы, механизмы с осевой нагрузкой |
Как подобрать подшипник по маркировке
Маркировка подшипника позволяет не только идентифицировать установленный узел, но и подобрать корректный аналог при замене. Важно учитывать не только базовый номер, но и все буквенные индексы.
Пошаговый алгоритм подбора:
- Считайте или восстановите маркировку (по возможности). Если маркировка отсутствует — определите размеры и тип подшипника, как описано выше.
- Определите тип (первая цифра), серию и внутренний диаметр (последние две цифры, умноженные на 5).
- Зафиксируйте особенности конструкции: наличие экранов (Z/ZZ), пыльников (RS/2RS), зазор (C3 и др.), тип сепаратора (TN/TVH).
- Сопоставьте маркировку с каталогом производителя или воспользуйтесь онлайн‑подбором по номеру и размерам.
- При выборе аналога учитывайте условия эксплуатации: радиальные и осевые нагрузки, скорость вращения, наличие загрязнений, температурный режим.
Для ускорения работы вы можете использовать каталог TECHNIX: по номеру подшипника будут доступны размеры, рекомендуемые области применения и возможные аналоги.
Частые ошибки при выборе подшипника по маркировке
Неправильная интерпретация маркировки или выбор аналога «по размеру» без учёта эксплуатационных факторов может привести к снижению ресурса узла или его отказу.
- Игнорирование внутренних зазоров (например, установка обычного исполнения вместо C3 при повышенной температуре и высоких оборотах).
- Замена подшипника с пыльниками (2RS) на вариант с экранами (ZZ) в условиях сильной загрязнённости.
- Подбор аналога только по размерам без учёта типа нагрузки (радиальный, радиально‑упорный, упорный).
- Использование подшипников с более низким классом точности в высокоскоростных и точных узлах.
При выборе подшипника важно учитывать полный набор параметров: тип, размеры, зазор, класс точности, тип защиты, смазку и условия эксплуатации. При сомнениях лучше обратиться к технической документации или в службу поддержки производителя.
FAQ: частые вопросы о маркировке подшипников
Ниже собраны ответы на самые частые вопросы по расшифровке маркировки, подбору аналога и определению номера подшипника по размерам.
Как расшифровать номер подшипника 6205?
В обозначении 6205 цифра 6 означает радиальный шариковый подшипник с глубокими канавками, цифра 2 указывает серию по ширине и диаметру, а 05 — условный диаметр отверстия. Чтобы получить внутренний диаметр, число 05 умножают на 5, поэтому внутренний диаметр такого подшипника составляет 25 мм.
Как узнать номер подшипника, если маркировка стерлась или отсутствует?
Если маркировка отсутствует, необходимо измерить внутренний диаметр, наружный диаметр и ширину подшипника, определить его тип и конструктивные особенности, например наличие экранов или пыльников.
После этого полученные данные сопоставляют с каталогом производителя или используют онлайн‑подбор по размерам, чтобы определить стандартный номер подшипника и возможные аналоги.
Что означает C3 в маркировке подшипника?
Обозначение C3 указывает на увеличенный внутренний зазор по сравнению со стандартным исполнением. Такие подшипники применяются в узлах с высокими оборотами или повышенной температурой, где в процессе работы происходит тепловое расширение деталей.
Чем отличается подшипник 2RS от ZZ?
Подшипник 2RS имеет резиновые пыльники с двух сторон и лучше защищён от пыли и влаги. Подшипник ZZ имеет металлические защитные экраны с двух сторон, лучше подходит для высоких оборотов, но уступает по герметичности исполнению 2RS.
Можно ли подобрать аналог подшипника только по размеру?
Подбор только по размерам возможен не всегда. Для корректной замены важно учитывать не только внутренний, наружный диаметр и ширину, но и тип подшипника, зазор, класс точности, тип защиты и условия эксплуатации, иначе ресурс узла может снизиться.
Как узнать размер подшипника по номеру?
В большинстве стандартных обозначений последние две цифры показывают условный диаметр отверстия. Чтобы получить внутренний диаметр в миллиметрах, это число умножают на 5, за исключением обозначений 00, 01, 02 и 03, которым соответствуют диаметры 10, 12, 15 и 17 мм.
Что означают обозначения RS, Z и ZZ в маркировке подшипников?
RS означает резиновый пыльник с одной стороны, 2RS — с двух сторон. Z означает металлический защитный экран с одной стороны, ZZ — с двух сторон. Эти обозначения помогают определить степень защиты подшипника от пыли, влаги и загрязнений.
Можно ли заменить подшипник 6205-2RS на 6205-ZZ?
По размерам такие подшипники совпадают, но условия эксплуатации у них различаются. 6205-2RS лучше подходит для работы в загрязнённой и влажной среде, а 6205-ZZ — для более чистых условий и более высоких оборотов, поэтому замена возможна только с учётом режима работы узла.
Какие стандарты применяются для маркировки подшипников?
В России для подшипников качения применяются ГОСТ 3189-89 и ГОСТ 520-2011, а для подшипников скольжения — ГОСТ 10329-2007. В международной практике широко используются стандарты ISO 15 и DIN 625.
