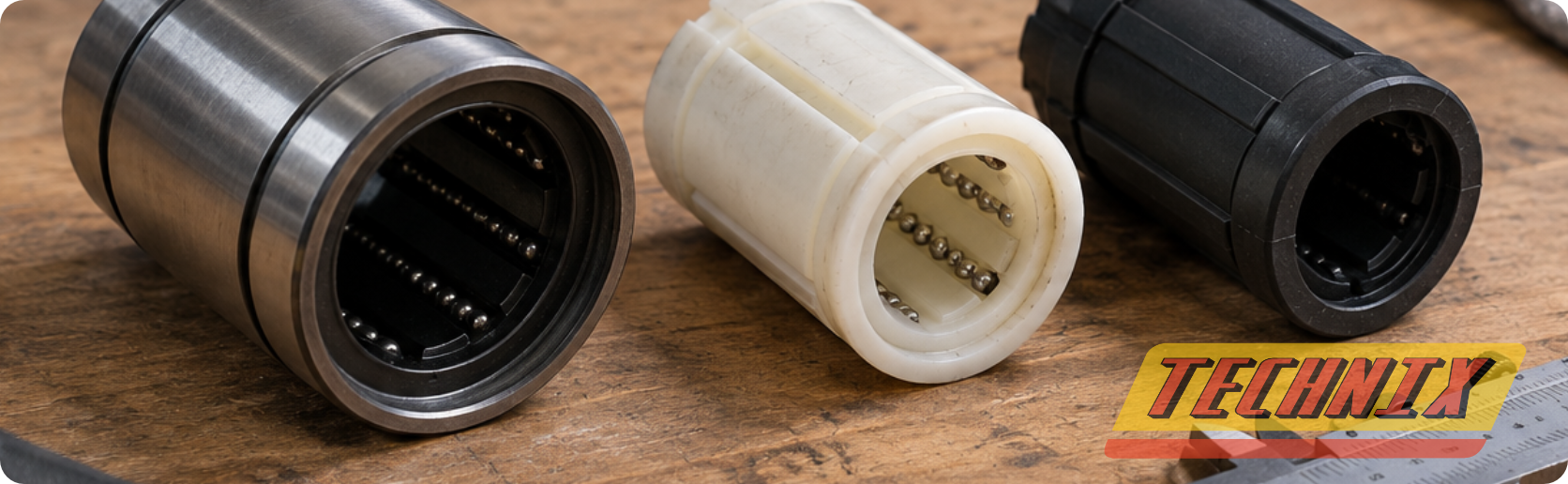

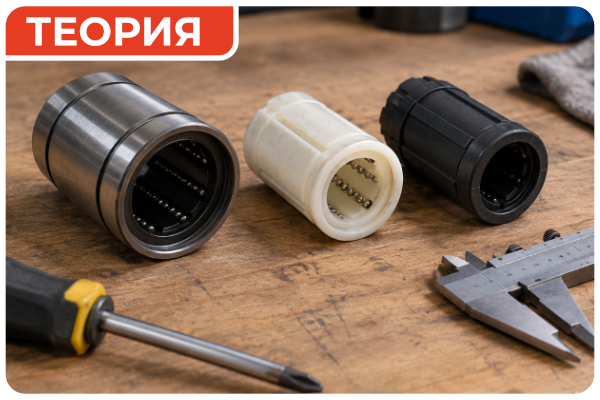

Линейный подшипник своими руками: варианты конструкции, расчёт и практическая сборка

Практическое руководство для мастерской, 3D-принтера и лёгких линейных механизмов. Материал не заменяет промышленный подшипник в узлах с высокой нагрузкой, скоростью или требованиями к безопасности.

Оглавление

1. Что можно изготовить дома
2. Выбор конструкции
3. Втулка скольжения
4. 3D-печатная втулка
5. Шариковый вариант
6. Формулы и пример расчёта
7. Сборка и регулировка
8. Ошибки и ограничения
9. Чек-лист перед запуском
10. Когда лучше купить готовый узел

1. Что именно можно сделать своими руками

Под названием «линейный подшипник» часто объединяют разные узлы. В промышленной линейной втулке шарики движутся по закалённому круглому валу, а сепаратор удерживает их и распределяет по рабочим дорожкам. Самостоятельно повторить геометрию, термообработку и точность заводского изделия сложно.

Для домашнего проекта реальны три решения:

• Втулка скольжения из полимера, бронзы или готового композитного материала.
• Печатный корпус с запрессованной полимерной втулкой и каналами под смазку.
• Шариковая каретка с отдельными шариками и простым сепаратором - только для лёгких нагрузок и коротких тестов.

2. Как выбрать конструкцию

Выбор определяется не только диаметром вала. До изготовления нужно оценить нагрузку, скорость, длину хода, загрязнение, температуру и требуемый люфт.

3. Самый практичный вариант - втулка скольжения

Для домашнего изготовления чаще всего разумнее сделать не копию шариковой втулки, а направляющую втулку скольжения. Она состоит из гладкого круглого вала и втулки из материала с низким трением: инженерного пластика, бронзы или композита.

Материалы

• Вал - шлифованный, без ощутимых рисок и ступенек. Резьбовая шпилька для точной направляющей не подходит.
• Втулка - бронза, POM, нейлон, полиамид или готовый композитный вкладыш.
• Смазка - только совместимая с материалом втулки и условиями работы.

Базовый порядок изготовления

1. Измерьте реальный диаметр вала микрометром в нескольких сечениях.
2. Задайте рабочий зазор по материалу втулки, нагрузке и температуре. Не копируйте одно значение для всех пластиков.
3. Предусмотрите фаску на входе и канавки для выхода загрязнений или удержания смазки.
4. После расточки проверьте равномерность хода по всей длине без рывков и закусывания.

4. 3D-печатная линейная втулка

Печатная деталь лучше подходит как корпус, сепаратор или малонагруженная втулка. Для длительной работы по валу полезно добавить сменный вкладыш, а не рассчитывать только на поверхность FDM-печати.

Конструкция

• Внутри - цилиндрическое отверстие с припуском под доводку.
• В стенке - кольцевые или продольные канавки для смазки.
• С торцов - фаски, буртики или крышки, препятствующие выдавливанию смазки и попаданию крупной грязи.
• Снаружи - разрез или посадка с прижимом, если необходима регулировка зазора.

В качестве стартовой точки для FDM можно использовать увеличенный внутренний диаметр, но окончательное значение зависит от диаметра вала, материала, ориентации слоёв и температуры. Для вала 8 мм в практических руководствах встречается диапазон около 8,15--8,30 мм, однако это не универсальная норма: деталь нужно проверить на конкретном принтере и откалибровать по образцу.

Рекомендуемый процесс

1. Напечатайте короткий калибровочный образец с несколькими отверстиями.
2. Измерьте отверстия и выберите размер, при котором вал перемещается без заметного качания.
3. Доведите поверхность развёрткой либо аккуратной притиркой.
4. Промойте деталь от абразива, нанесите тонкий слой смазки и проверьте нагрев после серии циклов.

5. Шариковый линейный подшипник своими руками

Шариковый вариант можно собрать из круглого вала, шариков одинакового диаметра и сепаратора. На практике самая сложная часть - не сверление отверстий, а обеспечение одинаковой высоты рабочих центров, удержание шариков при сборке и отсутствие перекоса.

Вариант сепаратора из пластины

Имеется несколько решений: пластина с отверстиями чуть меньше диаметра шарика, двухслойный сепаратор с удерживающими отверстиями, а также сборка из трёх пластин, где средняя задаёт положение шариков, а крайние не дают им выпасть. Для шарика диаметром 11 мм участники рассматривали полосу толщиной около 3 мм и шириной около 20 мм - это пример конкретной самодельной геометрии, а не универсальный размер.

Схема сборки

1. Изготовьте сепаратор из износостойкого пластика или тонкого металла.
2. Расположите отверстия в шахматном порядке или рядами, оставляя место для перемещения и смазки.
3. Зафиксируйте шарики от выпадения буртиками, кернением или второй удерживающей пластиной.
4. Установите сепаратор на гладкий вал и проверьте, что ни один шарик не выходит из рабочей зоны.

В одном из проектов для 3D-печати применялась комбинация ABS-корпуса и нейлоновых вставок, выполняющих роль элементов качения; лёгкость хода регулировалась количеством вставок. Такой подход интересен как экспериментальная втулка, но не является заменой закалённой шариковой дорожки.

6. Формулы и практический расчёт

6.1. Давление во втулке скольжения

где p - среднее давление, Н/мм²; F - радиальная нагрузка, Н; d - диаметр вала, мм; L - рабочая длина втулки, мм. Сравнивайте полученное значение с допустимым давлением конкретного материала.

Пример: нагрузка 60 Н, вал 10 мм, длина втулки 20 мм: p = 60 / (10 × 20) = 0,30 Н/мм². Это только предварительная проверка: дополнительно оценивают скорость, нагрев, смазку и перекос.

6.2. Произведение давления на скорость

Если при p = 0,30 Н/мм² скорость скольжения составляет 0,10 м/с, то PV = 0,03 Н·м/(мм²·с) в выбранной системе единиц. Полученное значение нельзя сравнивать с каталогом без приведения единиц: производитель может указывать PV в МПа·м/с или другой форме.

6.3. Прогиб круглого вала

Формула применима для шарнирно опёртого вала с сосредоточенной нагрузкой в центре. Например, при F = 100 Н, пролёте L = 0,4 м, стальном валу d = 0,02 м и E = 2,1·10¹¹ Па: I ≈ 7,85·10⁻⁹ м⁴, а прогиб f ≈ 0,00021 м, то есть около 0,21 мм. Для точного узла это может быть слишком много; увеличьте диаметр, сократите пролёт или добавьте опору.

6.4. Ресурс шариковой втулки

Для заводских линейных втулок применяют каталоговые коэффициенты твёрдости, температуры, контакта и нагрузки. THK приводит именно такую базовую зависимость для номинального ресурса, а также отдельно учитывает моментные нагрузки и фактическое расположение рядов шариков. Поэтому для самодельного изделия формулу можно использовать только ориентировочно - сначала нужны достоверные значения динамической грузоподъёмности C и эквивалентной нагрузки P.

7. Сборка, регулировка и проверка

1. Очистите вал, втулку и корпус от стружки и абразива.
2. Проверьте вал микрометром в нескольких точках; овальность и заметные риски недопустимы для точной пары.
3. Установите втулку без ударов по рабочей поверхности. Для запрессовки используйте оправку, передающую усилие на правильное кольцо или наружную поверхность.
4. Нанесите тонкий слой совместимой смазки. Излишек собирает пыль и увеличивает сопротивление.
5. Сделайте 10--15 медленных циклов без нагрузки, затем проверьте равномерность хода и температуру.
6. Измерьте люфт индикатором: стойку закрепите на неподвижном основании, щуп поставьте перпендикулярно направлению измерения, затем повторите реверс с одинаковым усилием.

Для регулируемой разрезной втулки поджатие выполняйте постепенно. Цель - убрать ощутимый свободный ход, но не создать постоянное заклинивание. После каждой корректировки повторяйте полный цикл проверки.

8. Типичные ошибки и ограничения

Производители также предупреждают, что шариковые втулки чувствительны к ударным и моментным нагрузкам. THK указывает, что стандартная линейная втулка не предназначена для нагрузки в направлении вращения, а при эксцентрике следует рассматривать направляющие с подходящей кинематикой.

9. Чек-лист перед запуском

• Вал прямой, гладкий и очищен.
• Втулка не имеет трещин, расслоений и задиров.
• Каретка проходит весь ход без заеданий.
• Люфт измерен индикатором, а не только оценён рукой.
• Смазка совместима с материалами пары.
• Предусмотрена защита от стружки и пыли.
• Нагрузка, прогиб вала и момент не превышают возможностей конструкции.
• После пробного цикла нет перегрева, металлической стружки и изменения усилия хода.

10. Когда лучше купить готовый линейный подшипник

Самодельная втулка оправдана для прототипа, ремонта малонагруженного механизма, учебного проекта или узла с нестандартной геометрией. Если требуется стабильная точность, высокая скорость, длительный ресурс, работа в пыли или ответственность за безопасность, экономия на самодельной шариковой втулке обычно оказывается мнимой.

Готовая линейная втулка поставляется с рассчитанной геометрией, сепаратором, телами качения и характеристиками грузоподъёмности. В зависимости от задачи можно выбрать стандартную, фланцевую, регулируемую, открытую или длинную конструкцию. В каталоге TECHNIX также доступны линейные подшипники без корпуса для изготовления собственного посадочного узла.
