Чем отличаются катанные и резанные трапецеидальные винты: технический гайд для инженеров и закупщиков

Метод формирования резьбы — не просто технологическая деталь, а ключевой фактор, определяющий ресурс, точность позиционирования и итоговую себестоимость узла линейного перемещения. Для инженера ошибка в выборе между катанным и резанным трапецеидальным винтом может означать преждевременный выход из строя привода. Для конструктора — несоответствие допусков и непредсказуемый люфт в паре винт-гайка с трапецеидальной резьбой. Для технолога — проблемы с обрабатываемостью при нарезании трапецеидальной резьбы на сложных материалах. А для закупщика — рост совокупной стоимости владения (TCO), если неверно оценена стоимость трапецеидальных винтов в долгосрочной перспективе.

Эта статья — практический инструмент для принятия обоснованных решений. Вы получите:

• чёткое понимание физических различий процессов накатывания и нарезания резьбы;
• сравнительные данные по прочности, износостойкости и точности;
• готовый чек-лист выбора под вашу задачу;
• ссылки на актуальные стандарты (ГОСТ 24738, ISO 2901) и расчётные инструменты.

1. Технология производства: что стоит за словами «катание» и «резание»?

Понимание физики процессов — основа грамотного выбора. Разберём оба метода без излишнего академизма, но с акцентом на инженерно значимые детали.

Резание резьбы: суть, оборудование, ограничения

Суть процесса: формообразование профиля резьбы путём послойного снятия стружки режущим инструментом. Металл удаляется, а не деформируется — это фундаментальное отличие резание резьб от пластического формоизменения.

Оборудование и инструмент:

• токарные станки с ЧПУ, резьбонарезные головки, фрезерные центры — основной станок для нарезания резьбы в современном производстве;
• специализированный инструмент для нарезания резьбы: резцы из твёрдых сплавов, плашки, гребёнки, фрезы с профилем под нарезание трапецеидальной резьбы;
• для сложных задач применяется нарезание резьбы токарным станком с ЧПУ с многопроходной стратегией и адаптивным управлением подачей.

Преимущества:

• универсальность: подходит для любых материалов, включая закалённые стали, нержавейку, титан, крупные диаметры (>80 мм);
• гибкость: легко изменить шаг, профиль, класс точности без замены оснастки;
• идеально для токарного нарезания резьбы на прототипах и малых сериях, когда нарезание резьбы на винте требуется в единичном экземпляре.

Ограничения:

• ниже производительность из-за необходимости многократных проходов;
• перерезание волокон металла снижает усталостную прочность;
• требуется контроль качества режущей кромки — износ инструмента напрямую влияет на геометрию профиля.

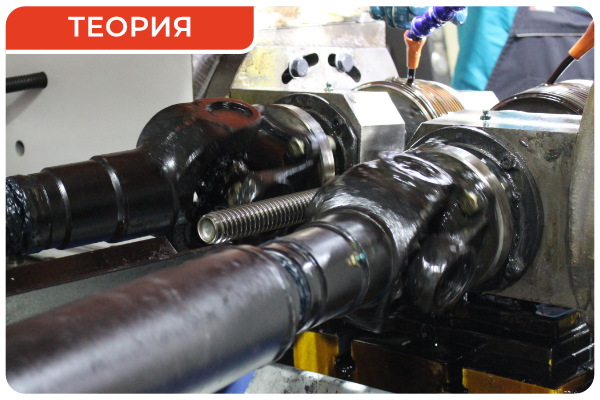

Катание: пластическое деформирование без стружки

Суть процесса: пластическое деформирование поверхностного слоя заготовки между профилированными роликами или плоскими плашками. Стружка не образуется — металл «перетекает», формируя профиль. Именно так изготавливается качественный винт накатанный для серийного применения.

Оборудование:

• резьбонакатные станки (плоскошлифовальные, роликовые, цилиндрические);
• автоматические линии для массового производства;
• процесс накатывания резьбы не требует снятия материала, что снижает отходы и повышает эффективность.

Преимущества:

• высокая скорость: цикл в 3–10 раз короче, чем при резании;
• упрочнение поверхностного слоя за счёт наклепа;
• сохранение целостности волокон металла → рост предела выносливости на 20–40%.

Ограничения:

• требуются пластичные материалы (углеродистые и низколегированные стали, латунь, алюминий);
• ограничения по диаметру и шагу (зависит от оснастки);
• необходима точная подготовка заготовки (диаметр под накатку критичен).

Наглядное сравнение процессов

2. Механические и эксплуатационные характеристики

Для инженеров и конструкторов важны количественные ориентиры. Разберём, как метод формирования резьбы влияет на расчётные параметры узла.

Прочность и усталостная выносливость

Катанные винты:

• поверхностный наклеп создаёт сжимающие остаточные напряжения;
• волокна металла не прерываются, а «огибают» профиль резьбы;
• предел выносливости возрастает на 20–40% по сравнению с резанными аналогами;
• критично для узлов с циклическими нагрузками: приводы ЧПУ, робототехника, конвейеры.

Резанные винты:

• перерезание волокон металла создаёт концентраторы напряжений в галтелях;
• растягивающие остаточные напряжения снижают трещиностойкость;
• требуют дополнительной обработки (галтелирование, дробеструйная обработка) для повышения ресурса;
• оптимальны для статических или редко циклируемых нагрузок.

Твёрдость поверхности и остаточные напряжения

Точность, допуски и классы посадки

Резание:

• позволяет достигать высоких классов точности (до 4–5 по ГОСТ 24738 / ISO 2904);
• гибкость в компенсации погрешностей за счёт подгонки инструмента;
• идеально для прецизионных узлов, где критичен минимальный люфт.

Катание:

• стабильность 6–8 класса точности в серийном производстве;
• высокая повторяемость между партиями за счёт автоматизации;
• износ роликов со временем может влиять на профиль — требуется контроль и своевременная замена оснастки.

3. Поверхность, износ и ресурс пары «винт–гайка»

Качество поверхности напрямую влияет на трение, износ и интервалы обслуживания. Разберём, как метод обработки формирует эксплуатационные свойства.

Шероховатость и микроструктура профиля

Влияние на износ и смазку

Катанные поверхности:

• гладкий профиль обеспечивает равномерное прилегание гайки;
• микровпадины профиля лучше удерживают смазочный материал;
• меньше склонность к задирам при граничном трении.

Резанные поверхности:

• микронеровности могут способствовать абразивному износу;
• требуют более частой смазки или применения износостойких покрытий (PTFE, MoS₂, нитрид титана);
• при неправильной сборке — выше риск схватывания.

Коррозионная стойкость и совместимость с покрытиями

• Катание создаёт плотный поверхностный слой, который лучше принимает гальванические покрытия (цинк, никель, хром) без скалывания кромок;
• резание резьб может оставлять микротрещины у основания профиля, которые становятся очагами подплёночной коррозии;
• для агрессивных сред катанные винты с последующим пассивированием или цинкованием показывают лучшую долговечность.

4. Экономика и логистика: скорость, себестоимость, масштабируемость

Для закупщиков и руководителей проектов важны не только технические параметры, но и совокупная стоимость владения (TCO).

Производительность и размер партии

Себестоимость единицы и инструмента

Катание:

• высокие начальные затраты на проектирование и изготовление роликов/плашек;
• низкая себестоимость единицы в серии за счёт высокой производительности;
• экономия на материале: отсутствие стружки → меньше отходов.

Резание:

• низкая стоимость оснастки (универсальный инструмент для нарезания резьбы);
• высокая доля машинного времени в себестоимости;
• зависимость от цен на твёрдые сплавы и износостойкие покрытия инструмента.

Влияние на закупки и склад

5. Где и когда применять каждый тип? (Чек-лист выбора)

Катанные винты: типовые задачи

Серийное производство оборудования:

• линейные приводы станков ЧПУ, где важен ходовой винт с высоким ресурсом;
• конвейерные системы и сортировочные комплексы;
• подъёмные механизмы (лифты, подъёмники);
• робототехника с высоким циклом срабатываний.

Критерии выбора:

• нагрузка циклическая, требуется высокий ресурс;
• материал заготовки — пластичная сталь/латунь;
• партия от 500 шт., важна стабильность качества.

Резанные винты: специфические случаи

Индивидуальные и ремонтные решения:

• крупные диаметры (>80 мм) и нестандартные шаги;
• высоколегированные, закалённые или труднообрабатываемые материалы;
• прототипирование и опытно-конструкторские работы;
• ремонт узлов со снятием изношенного профиля.

Критерии выбора:

• требуется класс точности выше 6-го;
• материал не поддаётся холодной деформации;
• партия малая, важна гибкость под изменения ТЗ.

Чек-лист для конструктора и технолога (5 вопросов)

1. Какой класс точности и допуск посадки требуется? → Для прецизионных узлов — резание; для серийных — катание.
2. Каков характер нагрузки: статика, циклика, удары? → Циклические/ударные нагрузки — приоритет катанию.
3. Какой материал заготовки и возможна ли холодная деформация? → Пластичные стали/цветмет — катание; закалённые/нержавейки — резание.
4. Каков объём партии и бюджет на оснастку? → Серия >500 шт. — катание окупается; прототип — резание.
5. Есть ли требования к покрытиям и среде эксплуатации? → Агрессивная среда — катание + покрытие; сухая/чистая — оба варианта.

6. Распространённые ошибки при выборе и эксплуатации

Даже опытные специалисты иногда допускают просчёты. Разберём типичные сценарии и как их избежать.

• Несоответствие метода резьбы классу точности гайки
  → Результат: люфт, биение, ускоренный износ пары трапецеидальный винт и гайка.
  → Решение: согласовывайте классы точности винта и гайки на этапе КД. Используйте таблицы допусков ГОСТ 24739.
• Игнорирование постобработки после резки
  → Результат: концентрация напряжений, трещины у основания профиля.
  → Решение: для резанных винтов под циклические нагрузки предусматривайте галтелирование или дробеструйную обработку.
• Попытка накатывать на неподходящих материалах
  → Результат: сколы, трещины, брак при накатке чугуна, закалённых сталей, некоторых марок нержавейки.
  → Решение: проверяйте пластичность материала. При сомнении — выбирайте резание резьб.
• Экономия на смазке и уплотнениях
  → Результат: ускоренный износ независимо от метода формирования резьбы.
  → Решение: подбирайте смазку под нагрузку и среду. Используйте уплотнения для защиты от абразива.
• Переплата за «катанные» без проверки технологии
  → Результат: поставка резанных винтов под видом катанных (визуально схожи).
  → Решение: требуйте сертификат с указанием метода изготовления или проводите входной контроль (микроструктура, шероховатость Ra).

7. Итог: как принять технически и экономически обоснованное решение

Сводная таблица выбора

Рекомендации по оформлению КД

При указании ходового винта в спецификации:

1. Чётко прописывайте метод формирования резьбы: «накатка» или «нарезание».
2. Указывайте класс точности по ГОСТ 24738-81.
3. Для пар «винт–гайка» указывайте посадку (например, H7/f7).
4. При необходимости — требования к покрытию и шероховатости Ra.

TECHNIX PRO: почему выбирают нас

TECHNIX PRO или конкуренты: факты, а не эмоции

Кейсы применения: от задачи к результату

Заключение

Выбор между катанным и резанным трапецеидальным винтом — это не вопрос предпочтений, а инженерно-экономическое решение.

Выбирайте катание, если:

• работаете с серийным производством;
• нагрузка циклическая, важен предел выносливости;
• материал пластичный, диаметр в диапазоне оснастки.

Выбирайте резание, если:

• нужен прототип или малая серия;
• требуется высокая точность или нестандартный профиль;
• материал не поддаётся холодной деформации.

Финальный совет: не экономьте на этапе выбора технологии. Правильно подобранный метод формирования резьбы окупается многократно — за счёт снижения простоев, расхода на ТО и общей стоимости владения узлом.
