Артикул:
BTC58B10TECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
58
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Высокотемпературный подшипник BTC 58 B10 TECHNIX применяют в механизмах с валом диаметром 10 мм и посадочным местом под наружный диаметр 58 мм. Рабочая температура в основном режиме составляет от -30 до +150 °C, при кратковременном нагреве - от +150 до +400 °C. Исполнение рассчитано на подбор для опор промышленного оборудования с невысокой частотой вращения, где требуется сочетание соответствующих монтажных размеров и температурного режима.
Особенности конструкции

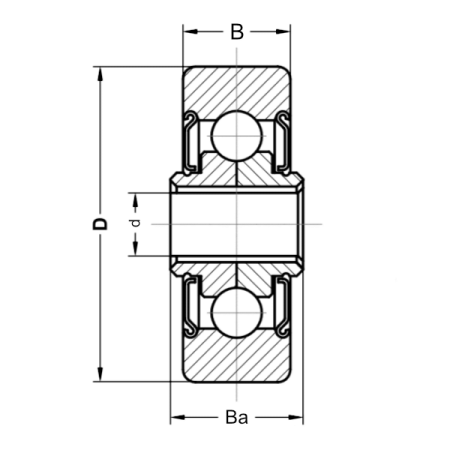

Подшипник изготовлен из стали AISI 52100. При внутреннем диаметре 10 мм и наружном 58 мм его ширина B составляет 17 мм. Длина внутреннего кольца Ba равна 21 мм, что на 4 мм превышает ширину B. Это различие учитывают при монтаже, поскольку внутреннее кольцо занимает большее пространство по оси вала, чем ширина B. Для правильной установки необходимо проверить расположение соседних деталей и габариты посадочного узла. Конструкция предусматривает уплотнение Z, соответствие которого условиям эксплуатации важно при выборе замены.
Скорость вращения составляет 100 об/мин. Экономичный рабочий диапазон совпадает с основным температурным и находится в пределах от -30 до +150 °C. При нагреве выше +150 °C предусмотрен кратковременный режим, не предназначенный для постоянной работы при верхней границе +400 °C. Для механизмов с циклическим нагревом необходимо учитывать продолжительность воздействия температуры и действующую нагрузку. Наружный диаметр 58 мм также имеет значение при замене подшипника: совпадение внутреннего диаметра с другим исполнением серии BTC не обеспечивает совместимости с посадочным местом корпуса.
Расшифровка наименования
- BTC - обозначение высокотемпературной серии подшипников;
- 58 - числовой индекс маркировки; наружный диаметр составляет 58 мм;
- B10 - обозначение исполнения с внутренним диаметром 10 мм;
- TECHNIX - торговая марка производителя.
Область применения
Подшипник можно рассматривать для опор оборудования, в котором требуется установка на небольшой вал и работа при повышенной температуре. При подборе учитывают диаметр посадочного места, ширину B, длину внутреннего кольца, уплотнение Z и фактическую нагрузку. Для эксплуатации выше +150 °C необходимо соблюдать кратковременный характер температурного воздействия.
Возможные области применения:
- в опорах валов промышленных сушильных установок;
- во вспомогательных механизмах нагревательных технологических линий;
- в тихоходных узлах транспортирующих систем с нагреваемыми участками;
- во вращающихся элементах оборудования термической обработки материалов;
- в производственных механизмах с периодическим повышением температуры опоры.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
58
Ширина B, мм
17
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
Z
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
21
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
