Артикул:
BTC52B10TECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
52
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Высокотемпературный подшипник BTC 52 B10 TECHNIX предназначен для установки на валы диаметром 10 мм в опорах с наружным посадочным размером 52 мм. Основной температурный режим охватывает диапазон от -30 до +150 °C. Для кратковременного воздействия предусмотрены температуры от +150 до +400 °C. Подшипник подходит для рассмотрения при подборе деталей для тихоходного оборудования, где размеры опоры и особенности нагрева требуют применения соответствующего высокотемпературного исполнения.
Особенности конструкции

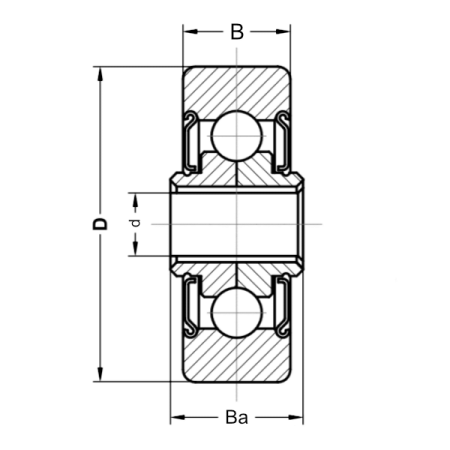

В производстве используется сталь AISI 52100. Подшипник имеет внутренний диаметр 10 мм, наружный - 52 мм, ширину B - 20 мм. Длина внутреннего кольца Ba составляет 23 мм и превышает ширину B на 3 мм. Такое соотношение размеров важно при проверке осевой компоновки узла, особенно при установке подшипника рядом с втулками и другими сопряжёнными деталями. Конструкция предусматривает уплотнение типа Z, которое необходимо учитывать при замене штатного изделия.
Скорость вращения составляет 100 об/мин. Экономичный диапазон эксплуатации совпадает с основным и находится в пределах от -30 до +150 °C. Температура выше +150 °C относится к кратковременному режиму. При подборе для оборудования с регулярными температурными пиками необходимо учитывать продолжительность нагрева и рабочую нагрузку. Особое значение имеет проверка монтажных размеров: при одинаковом посадочном диаметре вала подшипники могут различаться наружным диаметром, шириной и длиной внутреннего кольца. Эти параметры определяют совместимость с существующей конструкцией опоры.
Расшифровка наименования
- BTC - обозначение серии подшипников для повышенных температур;
- 52 - числовой индекс маркировки; наружный диаметр составляет 52 мм;
- B10 - обозначение исполнения с внутренним диаметром 10 мм;
- TECHNIX - торговая марка производителя.
Область применения
Подшипник можно использовать при подборе опор промышленного оборудования, в котором небольшие валы вращаются с невысокой частотой, а условия эксплуатации связаны с повышенной температурой. При монтаже учитывают уплотнение Z, размеры 10×52×20 мм и длину внутреннего кольца 23 мм. Для кратковременного нагрева свыше +150 °C важна продолжительность температурного воздействия.
Возможные направления установки:
- во вспомогательных опорах промышленных сушильных машин;
- в медленно вращающихся механизмах нагревательного оборудования;
- в узлах производственных линий с периодическим нагревом;
- в опорах транспортирующих систем с нагреваемыми рабочими зонами;
- в оборудовании для термической обработки материалов с подходящим режимом работы.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
52
Ширина B, мм
20
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
Z
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
23
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
