Артикул:
BTC50B8ZZCPGTECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
50
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

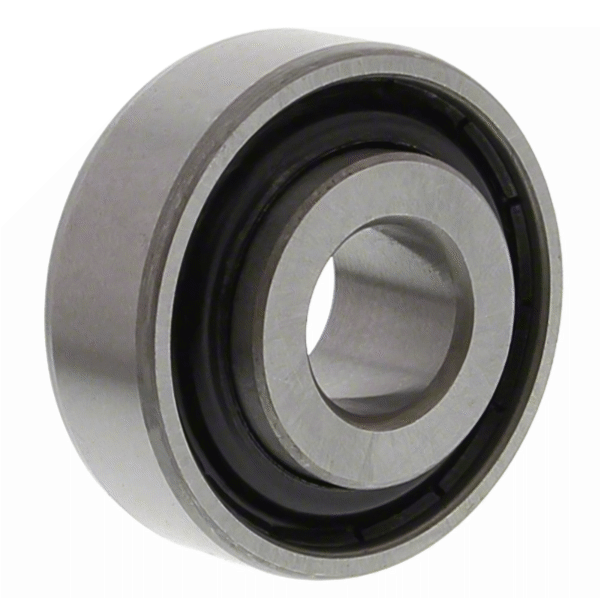

Подшипник BTC 50 B8 ZZ CPG TECHNIX применяют в механизмах с диаметром вала 8 мм, для которых предусмотрено посадочное место под наружный диаметр 50 мм. Исполнение рассчитано на рабочую температуру от -30 до +150 °C и кратковременный нагрев от +150 до +400 °C. Такие характеристики позволяют рассматривать подшипник для промышленного оборудования с повышенной температурой опор, если его размеры, уплотнение и частота вращения соответствуют конструкции механизма.
Особенности конструкции

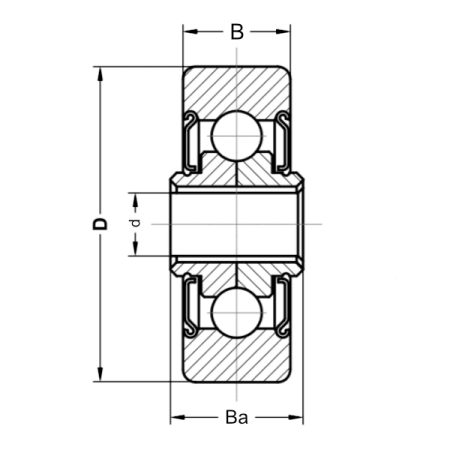

Подшипник серии BTC выполнен из стали AISI 52100. При наружном диаметре 50 мм ширина B составляет 17 мм, а длина внутреннего кольца Ba достигает 21 мм. Разница в 4 мм имеет значение при осевой компоновке опоры. В частности, необходимо учитывать расположение деталей, примыкающих к внутреннему кольцу, и доступное монтажное пространство. Исполнение оснащено уплотнением типа ZZ. При замене подшипника с уплотнением Z следует учитывать различие этих исполнений наряду с посадочными размерами.
Скорость вращения составляет 100 об/мин. Экономичный температурный диапазон от -30 до +150 °C соответствует основному режиму работы. При более сильном нагреве предусмотрена только кратковременная эксплуатация в пределах +150…+400 °C. Для механизмов с повторяющимися температурными циклами имеет значение продолжительность каждого периода нагрева. При подборе также учитывают фактическую нагрузку на опору и соответствие длины внутреннего кольца конструкции узла. Это особенно важно при ремонте оборудования без изменения расположения сопряжённых деталей.
Расшифровка наименования
- BTC - обозначение высокотемпературной серии подшипников;
- 50 - числовая часть маркировки; наружный диаметр равен 50 мм;
- B8 - индекс исполнения с посадочным отверстием диаметром 8 мм;
- ZZ - тип уплотнения подшипника;
- CPG - индекс исполнения подшипника;
- TECHNIX - производитель изделия.
Область применения
Исполнение BTC 50 B8 ZZ CPG можно рассматривать для опор промышленного оборудования с невысокой скоростью вращения и нагреваемыми рабочими зонами. При установке проверяют соответствие внутреннего и наружного диаметров, длину кольца, тип уплотнения и температурный режим. Нагрузочные условия также должны соответствовать требованиям механизма.
Возможные области использования:
- в опорных узлах промышленного сушильного оборудования;
- во вспомогательных валах технологических нагревательных установок;
- в механизмах оборудования для термической обработки изделий;
- в транспортирующих системах с нагреваемыми участками;
- в тихоходных узлах промышленных машин с периодическим тепловым воздействием.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
8
Наружный диаметр D, мм
50
Ширина B, мм
17
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
ZZ
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
21
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
