Артикул:
BTC50B10TECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
50
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Высокотемпературный подшипник BTC 50 B10 TECHNIX применяют в опорах валов диаметром 10 мм, для которых предусмотрен наружный посадочный размер 50 мм. Основной температурный диапазон составляет от -30 до +150 °C. При непродолжительном воздействии высоких температур предусмотрен отдельный диапазон от +150 до +400 °C. Исполнение подходит для тихоходных механизмов промышленного оборудования, где необходимо учитывать размеры опоры, действующую нагрузку и условия нагрева.
Особенности конструкции

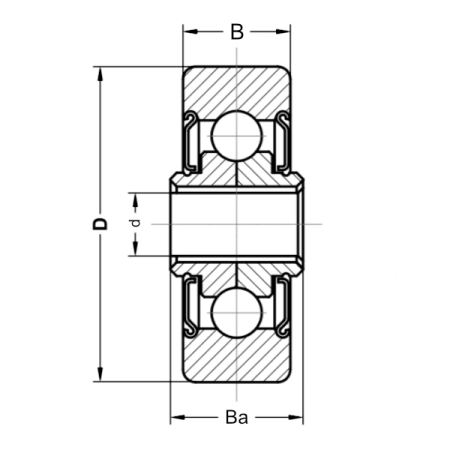

Основным материалом служит сталь AISI 52100. При внутреннем диаметре 10 мм и наружном 50 мм ширина подшипника B составляет 17 мм. Длина внутреннего кольца Ba равна 21 мм, что на 4 мм больше ширины B. Различие этих размеров важно при установке: совпадение посадочных диаметров не гарантирует совместимости с расположением соседних деталей по оси вала. Подшипник имеет уплотнение типа Z, которое необходимо учитывать при подборе исполнения для замены.
Скорость вращения составляет 100 об/мин. Экономичный рабочий диапазон соответствует основному и охватывает температуры от -30 до +150 °C. При нагреве выше +150 °C эксплуатация относится к кратковременному режиму. Подбор для оборудования с циклическим нагревом требует учёта продолжительности температурного воздействия и нагрузки на опору. Также необходимо проверить совместимость наружного диаметра 50 мм с посадочным местом и наличие пространства для внутреннего кольца длиной 21 мм.
Расшифровка наименования
- BTC - обозначение серии высокотемпературных подшипников;
- 50 - числовой индекс маркировки, наружный диаметр составляет 50 мм;
- B10 - обозначение исполнения с внутренним диаметром 10 мм;
- TECHNIX - торговая марка производителя.
Область применения
Такой подшипник используют при подборе опор для промышленного оборудования с небольшой частотой вращения, работающего в условиях нагрева. Для монтажа необходимо проверить внутренний и наружный диаметры, длину кольца, уплотнение Z и соответствие нагрузки рабочему режиму. При температурах выше +150 °C учитывают кратковременный характер эксплуатации.
Возможные области установки:
- в опорах валов промышленных сушильных машин;
- во вспомогательных узлах нагревательного оборудования;
- в тихоходных механизмах технологических транспортёров;
- в приводных и опорных элементах установок термической обработки;
- в производственных механизмах с периодическим повышением температуры подшипника.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
50
Ширина B, мм
17
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
Z
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
21
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
