Артикул:
BTC45B10ZZCPGTECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
45
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

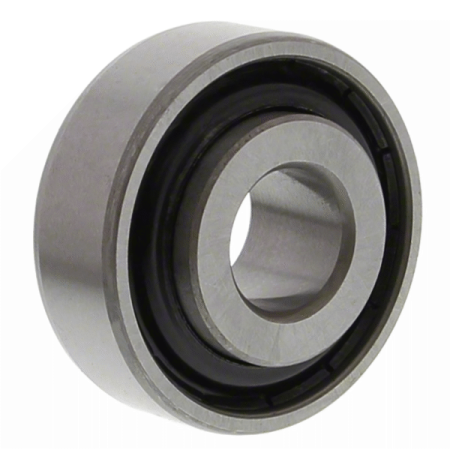

Высокотемпературный подшипник BTC 45 B10 ZZ CPG TECHNIX применяют в опорных узлах с валом диаметром 10 мм, где вращение происходит при повышенной температуре. Основной рабочий диапазон составляет от -30 до +150 °C, а кратковременный - от +150 до +400 °C. Такое исполнение подходит для промышленного оборудования с небольшой частотой вращения, когда требуется учитывать не только посадочные размеры, но и продолжительность теплового воздействия на подшипник.
Особенности конструкции
Подшипник серии BTC изготовлен из стали AISI 52100. Его наружный диаметр составляет 45 мм, ширина B - 15 мм. Длина внутреннего кольца Ba равна 18 мм, то есть на 3 мм превышает ширину B. Различие этих размеров необходимо учитывать при осевой компоновке опорного узла. Для правильной установки важно проверить расположение соседних деталей на валу и соответствие наружного диаметра посадочному месту. Конструкция предусматривает уплотнение типа ZZ.
Скорость вращения составляет 100 об/мин. Экономичный температурный диапазон совпадает с основным рабочим и находится в пределах от -30 до +150 °C. При нагреве выше +150 °C эксплуатация относится к кратковременному режиму, поэтому работа при +400 °C не рассчитана на непрерывный цикл. Для механизмов с периодическим повышением температуры необходимо учитывать длительность нагрева и нагрузку на опору. При подборе также проверяют совместимость монтажных размеров и типа уплотнения с конструкцией оборудования.
Расшифровка наименования
- BTC - серия высокотемпературных подшипников;
- 45 - числовой индекс маркировки, наружный диаметр составляет 45 мм;
- B10 - обозначение исполнения с внутренним диаметром 10 мм;
- ZZ - тип уплотнения подшипника;
- CPG - индекс исполнения подшипника;
- TECHNIX - торговая марка производителя.
Область применения
Подшипник используют при подборе опор для механизмов с небольшой скоростью вращения и повышенной температурой рабочих узлов. Исполнение подходит для установки в оборудование с соответствующими посадочными размерами и температурным режимом. При замене штатной детали необходимо учитывать длину внутреннего кольца, тип уплотнения и фактическую нагрузку.
Возможные области применения:
- в опорах валов промышленных сушильных установок;
- во вспомогательных механизмах нагревательного оборудования;
- в тихоходных узлах технологических транспортёров;
- в оборудовании для термической обработки материалов;
- в производственных механизмах с кратковременным повышением температуры подшипниковой опоры.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
45
Ширина B, мм
15
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
ZZ
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
18
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
