Артикул:
BTC45B10TECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
45
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Высокотемпературный подшипник BTC 45 B10 TECHNIX применяют в опорах валов диаметром 10 мм, когда конструкция механизма предусматривает наружный размер подшипника 45 мм. Основной температурный диапазон составляет от -30 до +150 °C, а кратковременная работа предусмотрена при нагреве от +150 до +400 °C. Исполнение можно рассматривать для промышленного оборудования с небольшой частотой вращения, где при подборе опоры необходимо учитывать посадочные размеры и тепловой режим.
Особенности конструкции

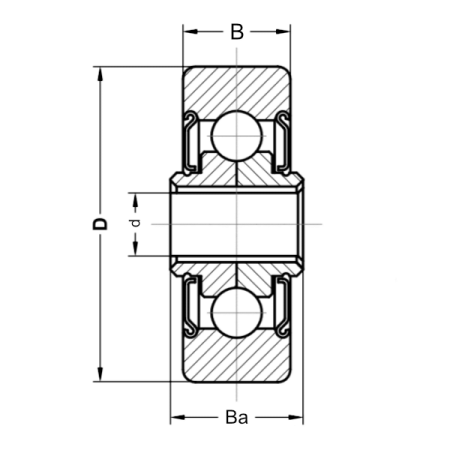

Подшипник изготовлен из стали AISI 52100. Его ширина B равна 15 мм, длина внутреннего кольца Ba составляет 18 мм. Разница в 3 мм между этими параметрами важна при проверке осевой компоновки: внутреннее кольцо имеет большую длину, чем ширина B, поэтому расположенные рядом элементы вала не должны препятствовать монтажу. Посадочное отверстие диаметром 10 мм предназначено для соответствующего вала, а наружный диаметр 45 мм определяет размер сопряжения с корпусом. Исполнение предусматривает уплотнение Z.
Скорость вращения составляет 100 об/мин. Экономичный рабочий диапазон совпадает с основным и охватывает температуры от -30 до +150 °C. При кратковременном повышении температуры свыше +150 °C необходимо учитывать продолжительность теплового воздействия. Верхняя граница +400 °C не относится к режиму непрерывной эксплуатации. При замене подшипника проверяют соответствие посадочных диаметров, ширины и длины внутреннего кольца, а также рабочую нагрузку и требования к уплотнению. Это позволяет сохранить совместимость изделия с существующей конструкцией опоры.
Расшифровка наименования
- BTC - серия высокотемпературных подшипников;
- 45 - числовая часть обозначения, наружный диаметр составляет 45 мм;
- B10 - обозначение исполнения с внутренним диаметром 10 мм;
- TECHNIX - производитель подшипника.
Область применения
Подшипник BTC 45 B10 можно использовать при комплектации и ремонте тихоходного промышленного оборудования с нагреваемыми опорными узлами. При подборе необходимо учитывать геометрию посадочных поверхностей, температуру и нагрузку на вал.
Возможные области установки:
- опоры вращающихся валов промышленных сушильных установок;
- вспомогательные механизмы нагревательных производственных линий;
- тихоходные узлы технологических транспортёров;
- опорные элементы оборудования термической обработки материалов;
- производственные машины с периодическим повышением температуры опор.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
45
Ширина B, мм
15
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
Z
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
18
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
