Трапецеидальный винт 18x4 TR левый (диаметр 18 мм, шаг 4 мм) С45 в Москве

О товаре

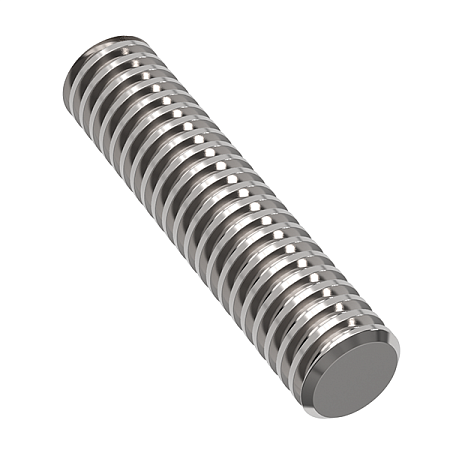

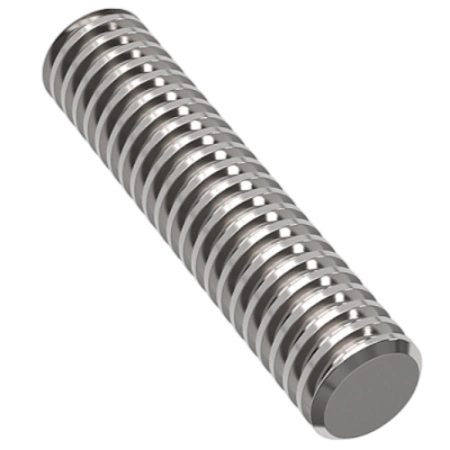

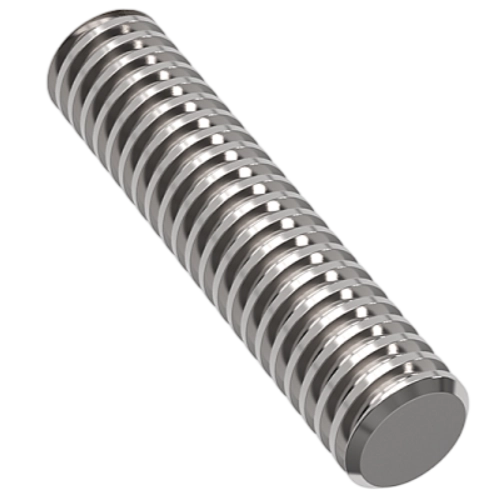

Винт трапецеидальный TR18x4LHTECHNIXPRO — ходовой винт с левой однозаходной резьбой диаметром 18 мм и шагом 4 мм из стали С45. Предназначен для реверсивных приводов и механизмов, где требуется надёжная передача осевого усилия при умеренных скоростях перемещения.

Расшифровка артикула

Маркировка TR18x4LHTECHNIXPRO кодирует основные параметры винта: тип профиля, геометрические размеры и исполнение. Понимание структуры артикула упрощает подбор совместимых гаек и исключает ошибки при комплектации узлов.

• TR — трапецеидальный профиль резьбы по ГОСТ 24737-81 (угол 30°).
• 18 — номинальный наружный диаметр резьбы: 18 мм.
• 4 — шаг резьбы: 4 мм, однозаходное исполнение.
• LH — левое направление резьбы (завинчивание против часовой стрелки).
• TECHNIXPRO — исполнение из стали С45 с твёрдостью HB260-270 для промышленного применения.

Полное обозначение: TR18x4LHTECHNIXPRO. Для правой резьбы используется артикул без суффикса LH: TR18x4TECHNIXPRO.

Конструкция и устройство

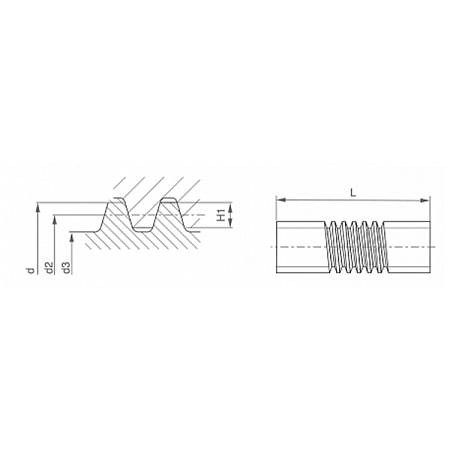

Винт TR18x4LHTECHNIXPRO изготовлен из конструкционной стали С45 с поверхностной твёрдостью HB260-270. Трапецеидальная резьба с углом профиля 30° нарезана с классом точности h4/e7, что обеспечивает плотное сопряжение с гайкой и минимальный осевой люфт. Эффективная высота резьбы составляет 2 мм.

• Материал: сталь С45 с улучшенными прочностными характеристиками.
• Профиль резьбы: трапецеидальный, угол 30°, соответствует ГОСТ 24737-81.
• Однозаходная резьба — оптимальное соотношение скорости и точности перемещения.

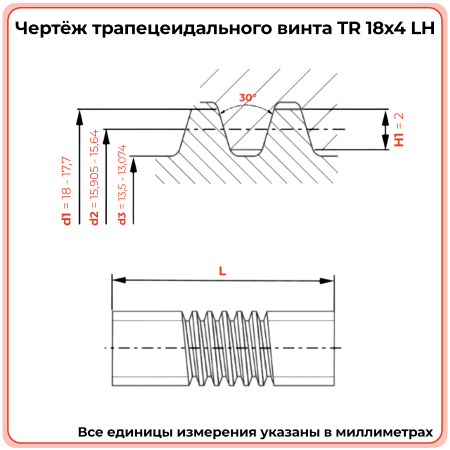

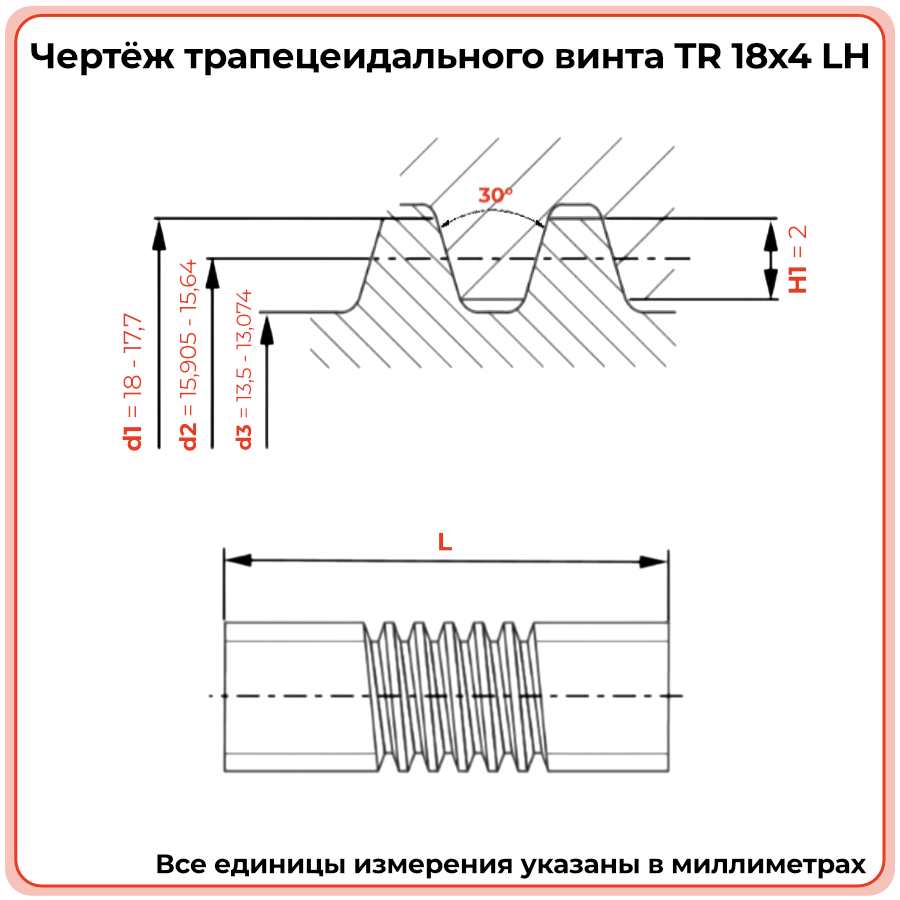

• Допуски диаметров: наружный 17,7–18,0 мм, средний 15,64–15,905 мм, внутренний 12,569–13,5 мм.
• Класс точности прямолинейности: до 100 мкм на 300 мм длины вала.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX. Текущий товар TR18x4LHTECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Трапецеидальный винт TR18x4LHTECHNIXPRO обеспечивает передачу осевого усилия в реверсивных и подъёмных механизмах. Шаг 4 мм даёт линейное перемещение 4 мм за один оборот, что оптимально для задач с умеренной скоростью и повышенной нагрузкой. Твёрдость поверхности HB260-270 и класс точности резьбы h4/e7 обеспечивают износостойкость и стабильность зацепления.

• Номинальный диаметр: 18,0 мм; шаг резьбы: 4,0 мм.
• Профиль: трапецеидальный, угол 30°, по ГОСТ 24737-81.
• Материал: сталь С45, твёрдость поверхности HB260-270.
• Направление резьбы: левое (LH) — завинчивание против часовой стрелки.
• Допуски диаметров: наружный 17,7–18,0 мм, средний 15,64–15,905 мм, внутренний 12,569–13,5 мм.
• Эффективная высота резьбы H1: 2,0 мм; класс точности: 100 мкм/300 мм.
• Рекомендации: регулярная смазка, защита от абразива, контроль соосности с гайкой, исключение ударных нагрузок.

Применяемость

Винт TR18x4LHTECHNIXPRO востребован в механизмах с левой резьбой, где кинематическая схема требует обратного направления перемещения. Типичные применения — реверсивные приводы станков, подъёмные устройства, регулировочные узлы прессов и специализированные автоматизированные линии с симметричной компоновкой.

• Реверсивные оси фрезерных и токарных станков с ЧПУ.
• Подъёмные механизмы: винтовые домкраты, регулировочные стойки, лифтовые узлы.
• Прессы и штамповочное оборудование с симметричной схемой привода.
• Линейные модули с зеркальной компоновкой в автоматизированных линиях.
• Специализированные робототехнические и измерительные системы с левой резьбой.

Аналоги

По типоразмеру винт TR18x4LHTECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов 18×4 мм с левой резьбой и имеет прямые аналоги у других производителей. Ниже приведены соответствия для подбора замены.

Перед заменой обязательно проверьте совпадение профиля резьбы, направления (LH) и допустимых нагрузок по каталогам производителей.

Часто задаваемые вопросы

Как правильно монтировать винт с левой резьбой TR18x4LH?
При установке винта с левой резьбой помните: гайка навинчивается против часовой стрелки. Перед монтажом очистите резьбу, проверьте соосность опор и используйте монтажную втулку для защиты витков. Фиксируйте винт в опорах с учётом теплового расширения — осевой зазор 0,1–0,2 мм на 1 м длины.

Как отличить левую резьбу от правой визуально?
Расположите винт вертикально: если витки поднимаются слева направо — резьба правая, если справа налево — левая. Также можно попробовать навинтить гайку: если она идёт против часовой стрелки, это левая резьба (LH).

Допустима ли замена только винта при износе пары?
Замена только винта возможна, если гайка не имеет видимого износа и люфт в паре не превышает 0,1 мм. Однако для сохранения ресурса и точности рекомендуется менять пару «винт-гайка» комплектом, особенно при интенсивной эксплуатации.

Какие особенности эксплуатации у винтов с левой резьбой?
Кинематика левой резьбы требует зеркальной настройки системы управления приводом. Убедитесь, что направление вращения двигателя и логика концевых выключателей соответствуют левому ходу. Это критично для предотвращения аварийных ситуаций при автоматической работе.

Какую смазку применять для трапецеидальной пары?
Рекомендуются пластичные смазки с противозадирными присадками: Литол-24, ШРУС-4, Molykote BR2 Plus. Смазка наносится на резьбу тонким слоем каждые 200–300 часов работы. Для пыльных условий используйте защитные чехлы или сильфоны.
