Артикул:
W6TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
6
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM6
Аналог INA:
W6
Аналог FLI:
W6
Аналог NBS:
SGB6
8 руб.
/см Есть в наличии: 1638
Ожидается:
30.09.2026 8000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

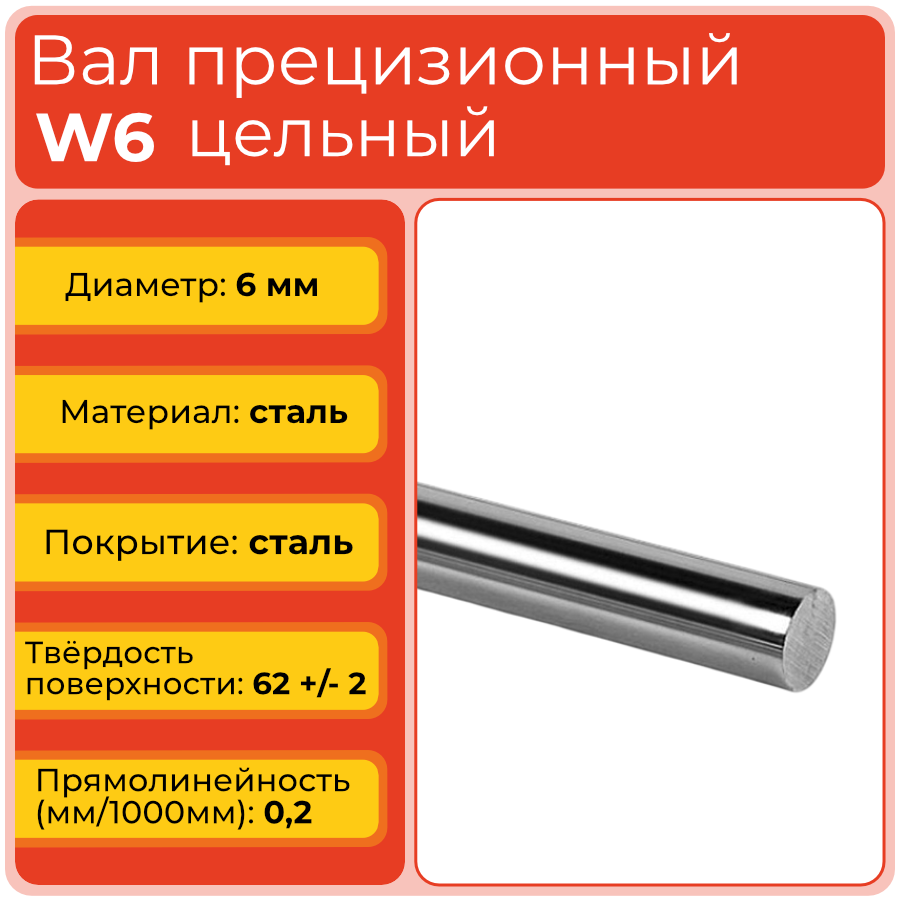

Прецизионный вал W6 TECHNIX — цельная цилиндрическая направляющая диаметром 6 мм для линейных подшипников и втулок. Модель предназначена для сверхкомпактных систем перемещения, где важны минимальные габариты, малый вес, плавный ход и точное позиционирование подвижных деталей.
Вал изготовлен из стали GCr15 и относится к серии W стандартных цилиндрических валов без опоры. Закалённая шлифованная поверхность служит рабочей дорожкой качения для линейного подшипника диаметром 6 мм. Небольшой размер изделия позволяет создавать лёгкие направляющие оси для настольного, лабораторного и малогабаритного оборудования.
Стоит обратить внимание
W6 рассчитан на компактные узлы с небольшой массой подвижных элементов. При проектировании необходимо отдельно проверить прогиб направляющей, длину свободного пролёта и соответствие нагрузки возможностям выбранного линейного подшипника.
Расшифровка артикула
Артикул W6 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 6 мм. Буквенная часть указывает на тип линейного направляющего элемента, а цифра определяет диаметр рабочей цилиндрической поверхности и размер совместимого подшипника.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 6 — номинальный диаметр рабочей поверхности вала 6 мм.
Полное обозначение: W6. При подборе следует учитывать фактический допуск диаметра, класс точности, параметры геометрии, длину и способ фиксации направляющей в корпусе механизма.
Стоит обратить внимание
Размер 6 мм относится к диаметру вала. Он не определяет длину изделия, которая выбирается отдельно в зависимости от конструкции линейной оси и расстояния между точками крепления.
Конструкция и устройство
W6 представляет собой сплошной цилиндрический вал из стали GCr15, не имеющий встроенных опор и монтажного корпуса. Рабочая поверхность проходит термообработку и высокоточную шлифовку, благодаря чему сохраняет требуемую твёрдость, гладкость и геометрическую стабильность при контакте с телами качения. Вал устанавливается в основание оборудования и работает как неподвижная направляющая для линейной втулки или подшипника диаметром 6 мм.
- Цельный корпус без опорного блока.
- Материал — сталь GCr15.
- Закалённая наружная поверхность.
- Прецизионная шлифовка дорожки качения.
- Совместимость с линейными подшипниками и втулками типоразмера 6 мм.
Стоит обратить внимание
Тонкая направляющая чувствительна к качеству основания и точности сборки. При монтаже необходимо исключить перекос, локальное давление и чрезмерный изгибающий момент, чтобы не нарушить плавность перемещения.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W6 — самый компактный типоразмер в представленном размерном ряду. Он подходит для лёгких направляющих узлов, но при увеличении пролёта и нагрузки необходимо рассматривать более крупные диаметры.
Технические параметры и условия эксплуатации
Прецизионный вал W6 имеет номинальный диаметр 6 мм и класс точности h6. Допуск на диаметр составляет 5,992–6,000 мм. Изделие изготовлено из стали GCr15, шероховатость рабочей поверхности Ra — 0,25 мкм, параллельность — 6 мкм, круглость — 4 мкм, прямолинейность — 0,2 мм на 1000 мм. Точность указана как 0/−8 мкм. Минимальная глубина индукционной закалки составляет 0,5–0,8 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 6 мм.
- Класс точности: h6.
- Допуск на диаметр: 5,992–6,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 6 мкм.
- Круглость: 4 мкм.
- Прямолинейность: 0,2 мм/1000 мм.
- Точность: 0/−8 мкм.
- Глубина индукционной закалки SHD: 0,5–0,8 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: установка без перекосов, чистая рабочая зона, защита от абразивной пыли, коррозии, ударов и чрезмерных изгибающих нагрузок.
Стоит обратить внимание
Для сохранения точности хода необходимо очистить рабочую поверхность перед установкой и проверить соосность направляющего узла. Небольшой диаметр W6 требует особенно аккуратного обращения при транспортировке и сборке.

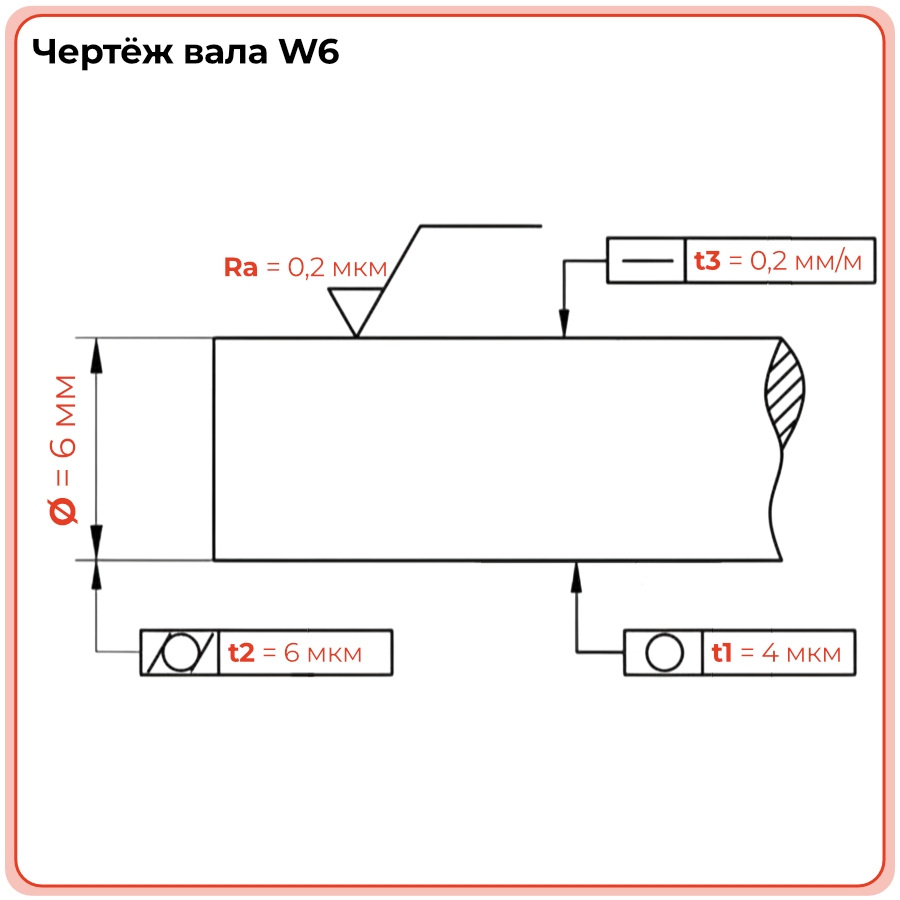

Чертёж вала W6
Применяемость
Вал W6 применяют в узлах, где необходимо организовать точное линейное перемещение лёгких деталей при минимальном монтажном пространстве. Он подходит для направляющих осей настольного оборудования, небольших автоматизированных устройств и механизмов с ограниченной нагрузкой. В паре с линейным подшипником или втулкой диаметром 6 мм вал обеспечивает компактную кинематическую схему и небольшую инерционность подвижной части. При проектировании длинных осей важно обеспечить достаточную опору и исключить прогиб направляющей.
- Настольные и малогабаритные станки.
- Компактные ЧПУ‑установки и 3D‑принтеры.
- Лабораторные и измерительные приборы.
- Модули подачи и позиционирования небольших деталей.
- Лёгкие автоматизированные механизмы и специальные направляющие узлы.
Стоит обратить внимание
Если узел работает с большей нагрузкой или имеет длинный свободный пролёт, стоит сравнить W6 с W8 и W10. Установка большего диаметра потребует замены совместимого подшипника и проверки посадочных размеров.
Аналоги
Для замены W6 можно рассматривать прецизионные валы других производителей с номинальным диаметром 6 мм. Перед установкой необходимо сопоставить фактические размеры, допуск, длину, твёрдость рабочей поверхности, прямолинейность и совместимость с линейным подшипником.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для компактного вала особенно важны фактический диаметр, качество шлифовки и отсутствие отклонений по прямолинейности. Даже небольшое несоответствие может повлиять на ход миниатюрного подшипника.
Часто задаваемые вопросы
Как установить прецизионный вал W6?
Перед установкой необходимо очистить вал и посадочные поверхности, проверить отсутствие задиров и установить направляющую в жёсткое основание без перекоса. После монтажа линейного подшипника диаметром 6 мм следует проверить плавность перемещения по всей длине хода.
Можно ли заменить W6 валом SKF LJM6?
Такая замена возможна только после сопоставления диаметра, длины, допуска, твёрдости, прямолинейности и совместимости с установленным линейным подшипником. Совпадение номинального размера 6 мм не подтверждает полную взаимозаменяемость.
Чем W6 отличается от W8 и W10?
Основное отличие заключается в диаметре. W6 является самым компактным вариантом и рассчитан на лёгкие узлы, W8 занимает промежуточное положение, а W10 обеспечивает больший запас по жёсткости. Для каждого типоразмера требуется соответствующий линейный подшипник.
Какой срок эксплуатации имеет вал W6?
Срок службы зависит от нагрузки, длины пролёта, скорости перемещения, качества монтажа, состояния подшипника, смазки и чистоты рабочей зоны. При правильной установке и отсутствии ударных воздействий закалённая поверхность обеспечивает длительную работу направляющего узла.
Как определить необходимость замены W6?
Вал следует осмотреть при появлении люфта, шума, рывков, ухудшении точности хода, а также при обнаружении выработки, задиров, коррозии или других повреждений. Вместе с валом необходимо проверить линейный подшипник и состояние основания.
Стоит обратить внимание
Для небольшого диаметра особенно важны чистота, соосность и отсутствие ударных нагрузок. Регулярный контроль направляющей помогает обнаружить износ до повреждения линейного подшипника.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
5,992 - 6,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
6
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
6
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
4
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-8
Глубина индукционной закалки SHD min, мм
0,5-0,8
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
