Артикул:
W25TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
25
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM25
Аналог INA:
W25
Аналог FLI:
W25
Аналог NBS:
SGB25
27 руб.
/см Есть в наличии: 418
Ожидается:
30.09.2026 12000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

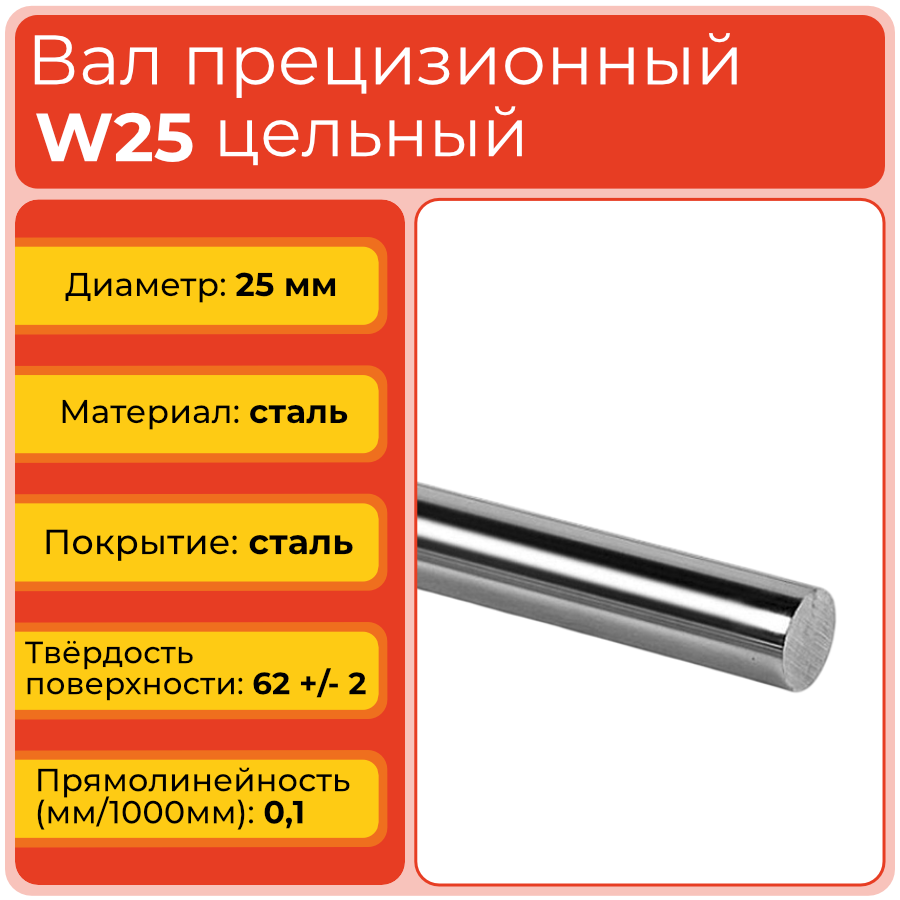

Прецизионный вал W25 TECHNIX — цельная цилиндрическая направляющая диаметром 25 мм для нагруженных систем линейного перемещения, станочного оборудования и автоматизированных механизмов. Модель подходит для узлов, где требуется сочетание высокой жёсткости, точности движения и устойчивости к статическим и динамическим нагрузкам.
Изделие изготовлено из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая и шлифованная рабочая поверхность используется как дорожка качения для линейных подшипников и втулок соответствующего типоразмера. Диаметр 25 мм обеспечивает заметный запас по сопротивлению изгибу и позволяет применять вал в механизмах с достаточно массивными подвижными узлами.
Стоит обратить внимание
W25 выбирают для задач, где компактные направляющие меньшего диаметра уже недостаточно жёсткие. Перед установкой необходимо проверить длину пролёта, нагрузку, конструкцию опор и требуемую точность позиционирования.
Расшифровка артикула
Маркировка W25 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 25 мм. Буква указывает на тип цилиндрической направляющей, а цифровая часть определяет диаметр рабочей поверхности и помогает подобрать совместимый линейный подшипник.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 25 — номинальный диаметр рабочей поверхности вала 25 мм.
Полное обозначение: W25. При подборе необходимо учитывать длину изделия, тип опор, диаметр линейного подшипника, допустимую нагрузку и расчётный прогиб направляющей.
Стоит обратить внимание
Число 25 указывает на номинальный диаметр вала. Длина, схема фиксации и допустимый пролёт определяются отдельно для конкретной конструкции.
Конструкция и устройство
Прецизионный вал W25 выполнен в виде сплошного цилиндрического элемента из стали GCr15 без встроенных опор и корпуса. Наружная рабочая поверхность проходит индукционную закалку и прецизионную шлифовку, благодаря чему сохраняет твёрдость, износостойкость и точную форму дорожки качения. Конструкция рассчитана на установку в основание оборудования и работу с линейными подшипниками или втулками диаметром 25 мм. Увеличенный диаметр повышает устойчивость вала к прогибу и вибрациям.
- Цельная конструкция без опорного корпуса.
- Сталь GCr15 в качестве материала изделия.
- Индукционно закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Совместимость с линейными подшипниками и втулками соответствующего размера.
Стоит обратить внимание
Рабочая поверхность должна быть защищена от ударов, абразивной пыли и механических повреждений. При монтаже важно обеспечить равномерную передачу нагрузки и точную соосность подшипников.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W25 является переходным типоразмером между средними и крупными валами серии W. При выборе между W20, W25 и W30 необходимо сравнивать не только диаметр, но и нагрузку, жёсткость основания и размеры подшипника.
Технические параметры и условия эксплуатации
Прецизионный вал W25 имеет диаметр 25 мм и класс точности h6. Допуск на диаметр составляет 24,987–25,000 мм. Рабочая поверхность изготовлена из стали GCr15 и имеет шероховатость Ra 0,25 мкм. Параллельность поверхности составляет 9 мкм, круглость — 6 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−13 мкм. Глубина индукционной закалки составляет 1,5–1,7 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 25 мм.
- Класс точности: h6.
- Допуск на диаметр: 24,987–25,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 9 мкм.
- Круглость: 6 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−13 мкм.
- Глубина индукционной закалки SHD: 1,5–1,7 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: монтаж на жёсткое основание, точное выравнивание опор, защита от загрязнений, коррозии, ударных нагрузок и превышения расчётного усилия.
Стоит обратить внимание
Перед сборкой необходимо очистить вал, проверить состояние рабочей поверхности и убедиться в соосности линейных подшипников. Для длинных осей следует рассчитать прогиб и проверить жёсткость всей опорной конструкции.

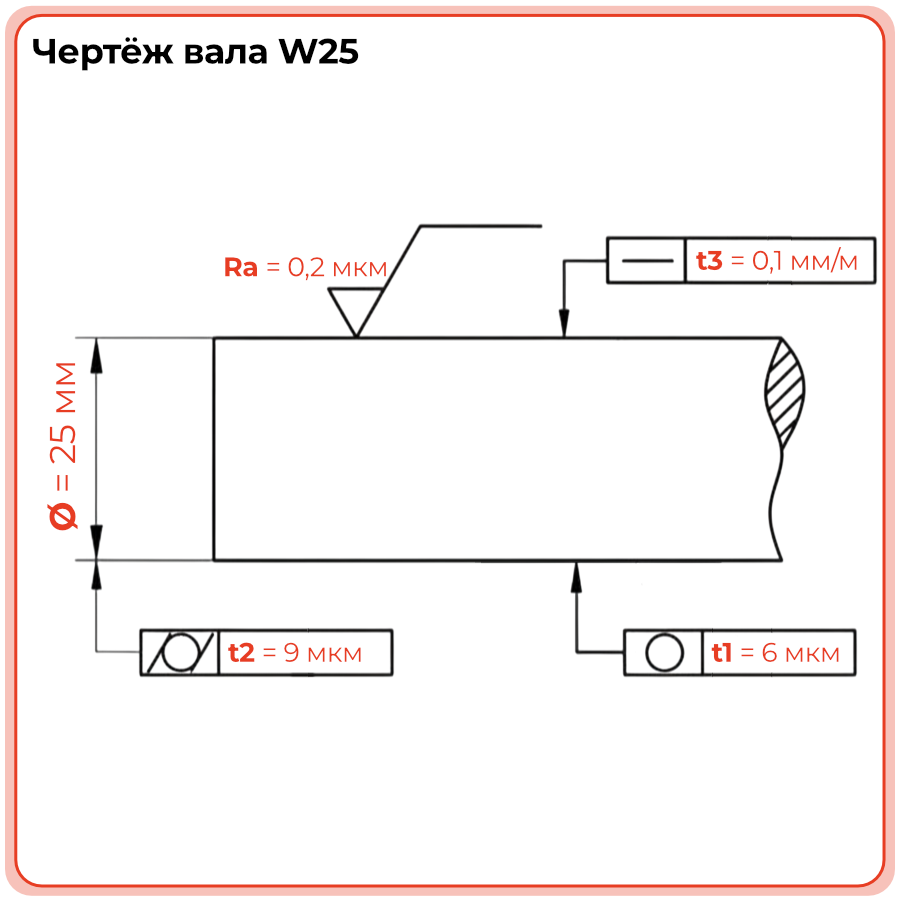

Чертёж вала W25
Применяемость
Вал W25 используют в системах линейного перемещения, где необходимо обеспечить точный ход тяжёлых кареток, платформ и технологических узлов. Он подходит для станков с ЧПУ, портальных механизмов, промышленной автоматизации, подающих устройств и транспортирующих линий. В паре с линейными подшипниками диаметром 25 мм вал формирует жёсткую направляющую ось с устойчивой геометрией и повторяемым перемещением. При проектировании следует учитывать нагрузку на пролёт, возможный прогиб и жёсткость основания.
- Металлообрабатывающие и деревообрабатывающие станки.
- ЧПУ‑оборудование и координатные системы.
- Портальные направляющие и линейные модули.
- Механизмы подачи и позиционирования деталей.
- Промышленные автоматизированные линии с массивными подвижными узлами.
Стоит обратить внимание
W25 следует устанавливать в систему, рассчитанную на его массу и нагрузку. Опоры, рама, крепёж и линейные подшипники должны работать согласованно и не создавать перекоса направляющей.
Аналоги
Для замены W25 можно рассматривать прецизионные валы других производителей с номинальным диаметром 25 мм. Представленные обозначения подходят для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, геометрию, твёрдость поверхности, конструкцию опор и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене W25 необходимо сопоставить не только диаметр, но и фактический допуск, длину, прямолинейность, твёрдость поверхности и характеристики линейного подшипника.
Часто задаваемые вопросы
Как установить прецизионный вал W25?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом очищают рабочую поверхность, проверяют прямолинейность, соосность и параллельность направляющих. После установки линейных подшипников необходимо проверить плавность перемещения без подклинивания.
Можно ли заменить W25 валом SKF LJM25?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Для крупного типоразмера также необходимо сопоставить расчётный прогиб и жёсткость основания.
Чем W25 отличается от W20 и W30?
Модели отличаются диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W20 рассчитан на несколько меньший направляющий узел, W30 обеспечивает больший запас по жёсткости, а W25 занимает промежуточное положение между ними.
Какой срок эксплуатации имеет вал W25?
Срок службы зависит от нагрузки, скорости и частоты перемещения, длины пролёта, качества монтажа, состояния подшипников, чистоты рабочей зоны и защиты от коррозии. При правильном расчёте и регулярном контроле закалённая рабочая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W25?
Замену рассматривают при появлении выраженной выработки, задиров, коррозии, трещин, люфта, шума, вибраций или рывков при перемещении. Перед заменой также следует проверить линейные подшипники, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Надёжность направляющего узла зависит от согласованной работы всех компонентов. Перекос опор, перегрузка подшипников или недостаточная жёсткость рамы могут ускорить износ W25.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
24,987 - 25,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
25
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
9
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-13
Глубина индукционной закалки SHD min, мм
1,5-1,7
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
