Артикул:
W20TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
20
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM20
Аналог INA:
W20
Аналог FLI:
W20
Аналог NBS:
SGB20
19 руб.
/см Есть в наличии: 4727
Ожидается:
30.09.2026 16000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

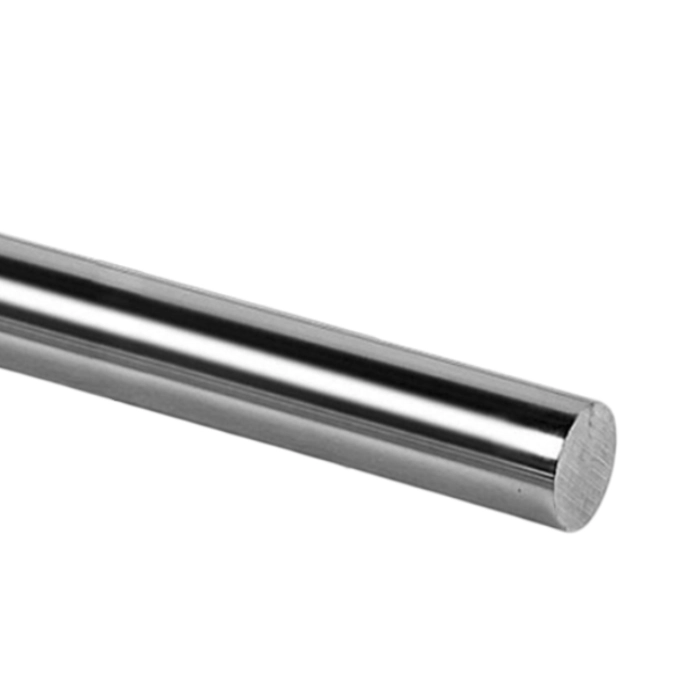

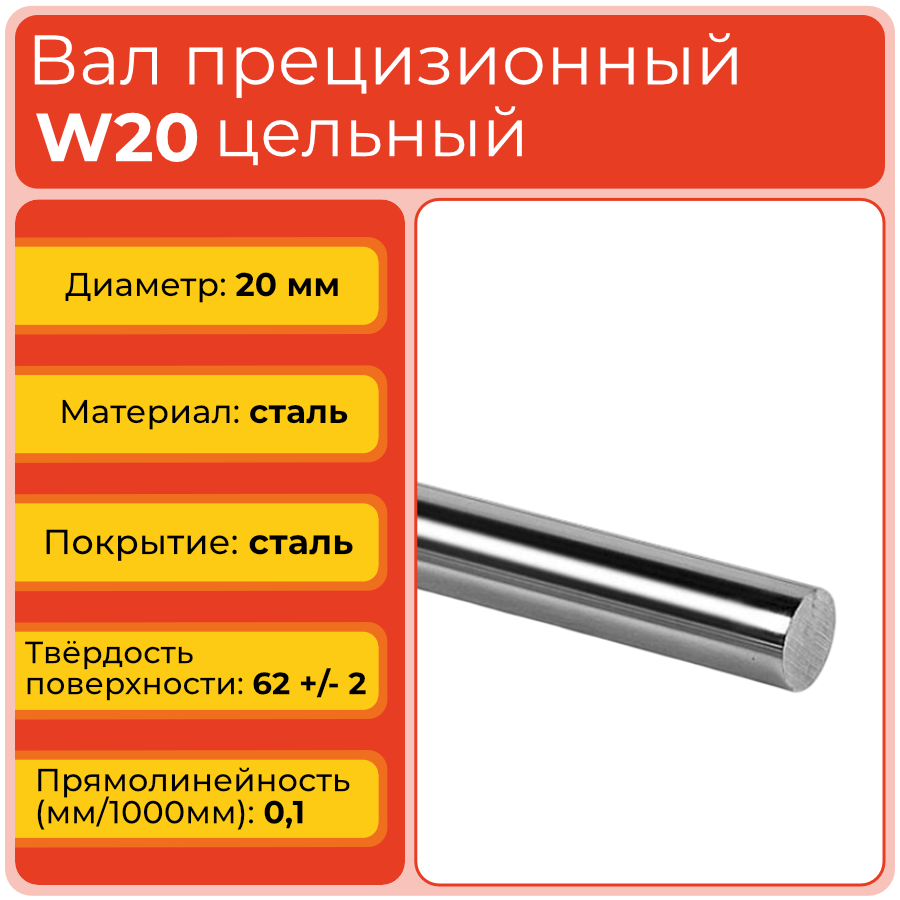

Прецизионный вал W20 TECHNIX — цельная цилиндрическая направляющая диаметром 20 мм для систем линейного перемещения, механизмов подачи и станочного оборудования. Модель предназначена для узлов, где требуются точный ход, стабильная геометрия и повышенная устойчивость к рабочим нагрузкам.
Вал изготовлен из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая шлифованная рабочая поверхность служит дорожкой качения для линейных подшипников и втулок диаметром 20 мм. Конструкция позволяет интегрировать изделие в раму, монтажную плиту или специальное основание без использования отдельного опорного корпуса.
Стоит обратить внимание
W20 подходит для систем среднего класса по нагрузке и жёсткости. Перед применением следует оценить длину пролёта, массу подвижного узла, способ крепления и соответствие линейного подшипника.
Расшифровка артикула
Маркировка W20 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 20 мм. Буква указывает на линейку цилиндрических направляющих, а цифровой индекс определяет диаметр рабочей поверхности и размер сопрягаемого линейного подшипника.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 20 — номинальный диаметр рабочей поверхности вала 20 мм.
Полное обозначение: W20. При заказе необходимо дополнительно проверить длину, допуск, параметры сопряжённого подшипника, тип опор и нагрузку на направляющую.
Стоит обратить внимание
Цифра 20 обозначает диаметр вала и не определяет его длину. При увеличении длины направляющей необходимо отдельно контролировать прогиб и жёсткость основания.
Конструкция и устройство
Прецизионный вал W20 выполнен в виде цельного цилиндрического элемента из стали GCr15 без встроенных опор и корпуса. Наружная рабочая зона подвергается закалке и последующей прецизионной шлифовке, что обеспечивает твёрдость, износостойкость и точную геометрию дорожки качения. Диаметр 20 мм позволяет использовать вал в направляющих осях с повышенными требованиями к стабильности хода и сопротивлению изгибу. Монтаж выполняется в основании оборудования с установкой линейного подшипника или втулки соответствующего типоразмера.
- Сплошная цельная конструкция без опорного блока.
- Материал — сталь GCr15.
- Закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Использование с линейными подшипниками диаметром 20 мм.
Стоит обратить внимание
Качество работы направляющей зависит от точности основания и соосности подшипника. При сборке следует исключить перекосы, чрезмерную затяжку и контакт рабочей поверхности с абразивными загрязнениями.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W20 занимает промежуточное положение между компактными и крупными валами серии W. Он подходит для направляющих среднего размера, когда требуется повысить жёсткость без перехода на тяжёлые типоразмеры.
Технические параметры и условия эксплуатации
Вал W20 имеет номинальный диаметр 20 мм и класс точности h6. Допуск на диаметр составляет 19,987–20,000 мм. Изделие изготовлено из стали GCr15; шероховатость рабочей поверхности Ra — 0,25 мкм, параллельность — 9 мкм, круглость — 6 мкм, прямолинейность — 0,1 мм на 1000 мм. Точность указана как 0/−13 мкм. Глубина индукционной закалки составляет 1,2–1,5 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 20 мм.
- Класс точности: h6.
- Допуск на диаметр: 19,987–20,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 9 мкм.
- Круглость: 6 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Точность: 0/−13 мкм.
- Глубина индукционной закалки SHD: 1,2–1,5 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: точный монтаж на жёсткое основание, соблюдение соосности, защита от загрязнений, коррозии и ударных нагрузок.
Стоит обратить внимание
Перед монтажом необходимо очистить вал и посадочные поверхности, проверить отсутствие задиров и убедиться в параллельности опор. Нагрузка должна распределяться равномерно по всей направляющей системе.

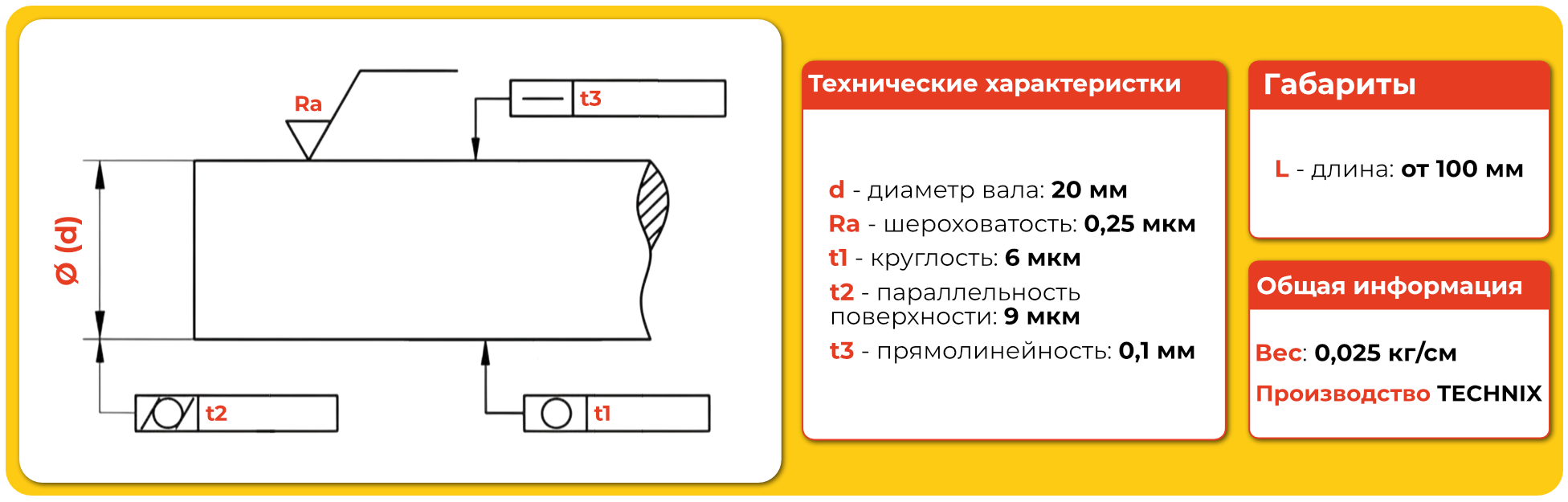

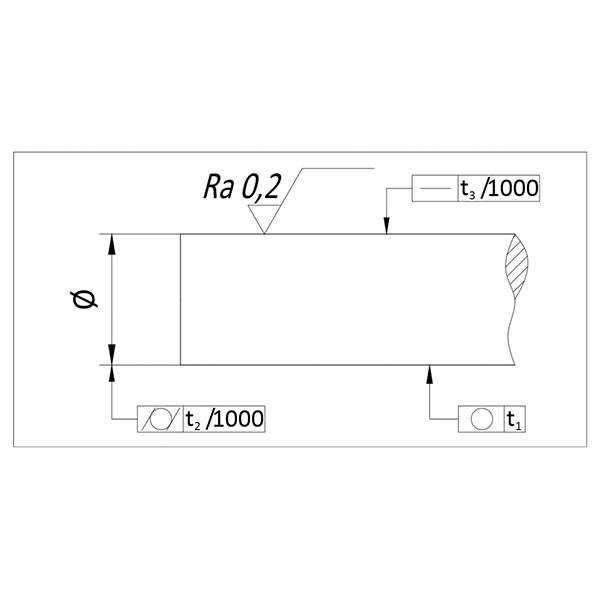

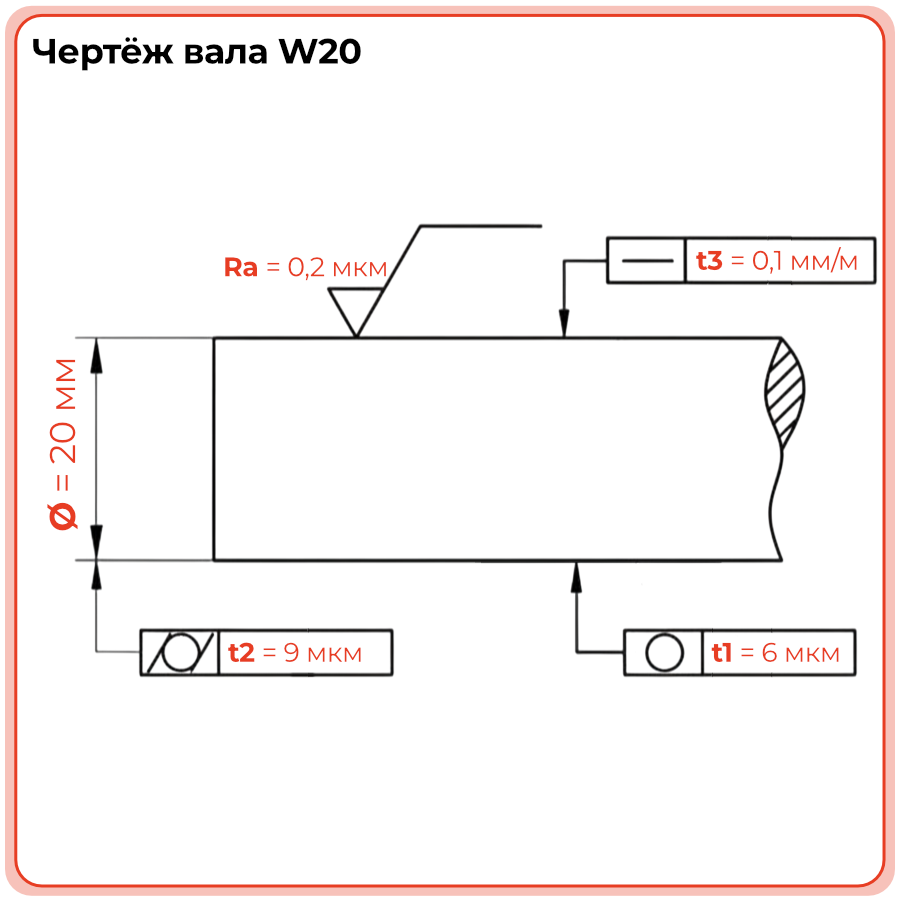

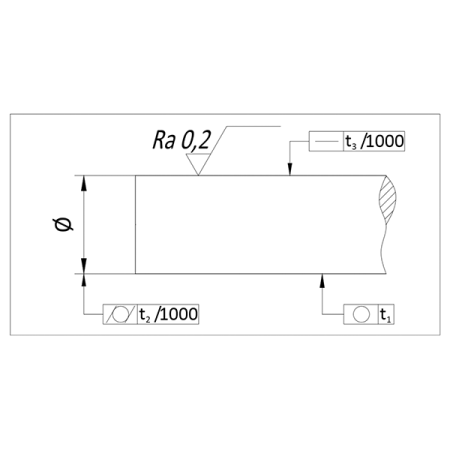

Чертёж вала W20
Применяемость
W20 используют в направляющих системах средней и повышенной нагрузки, где перемещаются каретки, рабочие платформы и технологические узлы. Вал подходит для станков с ЧПУ, механизмов подачи, автоматизированных линий, упаковочного и измерительного оборудования. Совместно с линейными подшипниками диаметром 20 мм он формирует точную цилиндрическую направляющую с устойчивым ходом и контролируемой геометрией. При проектировании необходимо учитывать длину пролёта, массу подвижной части и жёсткость основания.
- Металлообрабатывающие и деревообрабатывающие станки.
- ЧПУ‑оборудование и координатные механизмы.
- Модули подачи и позиционирования деталей.
- Упаковочные, печатные и измерительные установки.
- Автоматизированные линии с подвижными узлами среднего размера.
Стоит обратить внимание
Если оборудование работает с длинным пролётом или высокой нагрузкой, следует проверить необходимость перехода на W25 или W30. При этом потребуется заменить сопрягаемый подшипник и пересмотреть посадочные размеры.
Аналоги
Для замены W20 можно рассматривать прецизионные валы других производителей с номинальным диаметром 20 мм. Указанные обозначения предназначены для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, геометрию, твёрдость рабочей поверхности, опоры и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене W20 важно проверить не только диаметр, но и фактический допуск, длину, жёсткость направляющей и совместимость с линейным подшипником.
Часто задаваемые вопросы
Как установить прецизионный вал W20?
Вал устанавливают на жёсткое основание с использованием рассчитанных опор и крепежа. Перед монтажом очищают рабочую поверхность, проверяют прямолинейность, соосность и параллельность направляющих. После установки линейного подшипника диаметром 20 мм необходимо проверить плавность перемещения без подклинивания.
Можно ли заменить W20 валом SKF LJM20?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. При необходимости также следует сравнить прогиб и жёсткость всей направляющей системы.
Чем W20 отличается от W16 и W25?
Типоразмеры отличаются диаметром, жёсткостью, массой и совместимыми линейными подшипниками. W16 рассчитан на более компактные узлы, W25 обеспечивает больший запас по жёсткости, а W20 занимает промежуточное положение.
Какой срок эксплуатации имеет вал W20?
Срок службы зависит от нагрузки, скорости перемещения, длины пролёта, количества циклов, качества монтажа, состояния подшипника, смазки и чистоты рабочей зоны. При правильном расчёте и отсутствии ударных воздействий закалённая рабочая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W20?
Основанием для замены могут быть выработка, задиры, коррозия, заметный люфт, шум, вибрации или рывки при перемещении. Перед установкой нового вала также следует проверить линейный подшипник, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Стабильность хода W20 зависит от всей конструкции оси. Перекос подшипника или недостаточная жёсткость основания могут вызвать износ даже при правильных параметрах самого вала.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
19,987 - 20,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
20
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
9
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-13
Глубина индукционной закалки SHD min, мм
1,2-1,5
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
