Артикул:
W15TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
15
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM15
Аналог INA:
W15
Аналог FLI:
W15
Аналог NBS:
SGB15
20 руб.
/см Нет в наличии
Ожидается:
30.09.2026 4000
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

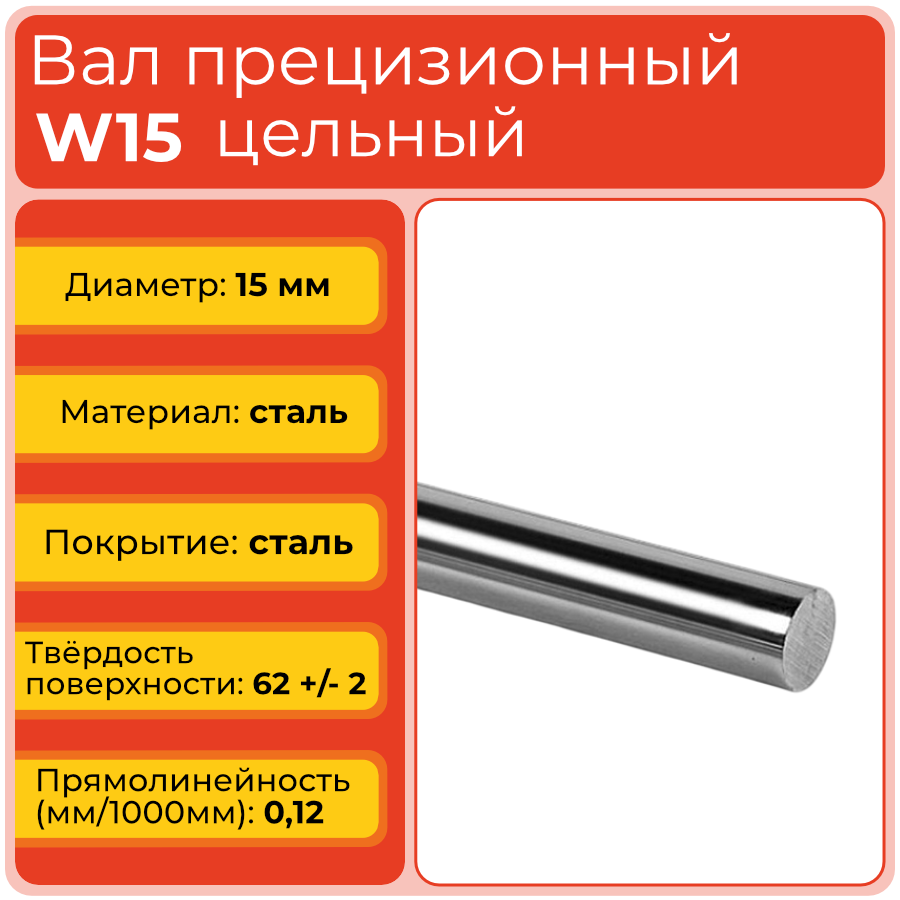

Прецизионный вал W15 TECHNIX — цельная цилиндрическая направляющая диаметром 15 мм для систем линейного перемещения, станочных механизмов и автоматизированного оборудования. Модель предназначена для узлов, где необходимо совместить точность хода, достаточную жёсткость и устойчивость к повышенным рабочим нагрузкам.
Вал изготовлен из стали GCr15 и относится к серии W стандартных валов без опоры. Закалённая и прецизионно шлифованная рабочая поверхность служит дорожкой качения для линейных подшипников и втулок диаметром 15 мм. Такой типоразмер подходит для направляющих осей средней длины и механизмов с заметной массой подвижных элементов.
Стоит обратить внимание
W15 обеспечивает больший запас по жёсткости, чем валы W10 и W12, но сохраняет умеренные габариты. При выборе важно учитывать длину пролёта, нагрузку и соответствие линейного подшипника.
Расшифровка артикула
Маркировка W15 указывает на цельный прецизионный вал без опоры серии W с номинальным диаметром 15 мм. Буква определяет линейку цилиндрических направляющих, а цифры обозначают диаметр рабочей поверхности, по которому подбираются подшипник и элементы крепления.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 15 — номинальный диаметр рабочей поверхности вала 15 мм.
Полное обозначение: W15. При подборе необходимо дополнительно проверить длину, допуск, параметры линейного подшипника, способ фиксации и расчётную нагрузку.
Стоит обратить внимание
Цифра 15 определяет диаметр вала, а не его длину. Длина направляющей и расстояние между опорами выбираются по конструкции механизма.
Конструкция и устройство
Прецизионный вал W15 представляет собой сплошной цилиндрический элемент из стали GCr15 без встроенных опор и корпуса. Наружная поверхность проходит индукционную закалку и последующую высокоточную шлифовку, благодаря чему формируется износостойкая дорожка качения с точной геометрией. Диаметр 15 мм обеспечивает хорошую изгибную жёсткость и позволяет применять вал в направляющих осях с более тяжёлыми каретками, чем компактные модели малого диаметра.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Индукционно закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Работа с линейными подшипниками и втулками диаметром 15 мм.
Стоит обратить внимание
При установке необходимо обеспечить точную соосность подшипников и равномерное распределение нагрузки. Перекос или удар по рабочей поверхности может привести к росту трения и локальному износу.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
W15 и W16 имеют близкие размеры, но используют разные линейные подшипники. При замене одного типоразмера другим необходимо проверять все посадочные размеры и геометрию узла.
Технические параметры и условия эксплуатации
Прецизионный вал W15 имеет номинальный диаметр 15 мм и класс точности h6. Допуск на диаметр составляет 14,989–15,000 мм. Материал изделия — сталь GCr15; шероховатость рабочей поверхности Ra — 0,25 мкм, параллельность — 8 мкм, круглость — 5 мкм, прямолинейность — 0,12 мм на 1000 мм. Точность указана как 0/−11 мкм. Глубина индукционной закалки составляет 1,0–1,4 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 15 мм.
- Класс точности: h6.
- Допуск на диаметр: 14,989–15,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 8 мкм.
- Круглость: 5 мкм.
- Прямолинейность: 0,12 мм/1000 мм.
- Точность: 0/−11 мкм.
- Глубина индукционной закалки SHD: 1,0–1,4 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: точный монтаж на жёсткое основание, соблюдение соосности, защита от загрязнений, коррозии, ударов и перегрузок.
Стоит обратить внимание
Перед сборкой необходимо очистить рабочую поверхность и проверить параллельность опор. При эксплуатации следует контролировать отсутствие прогиба и неравномерного износа в зоне контакта с подшипником.

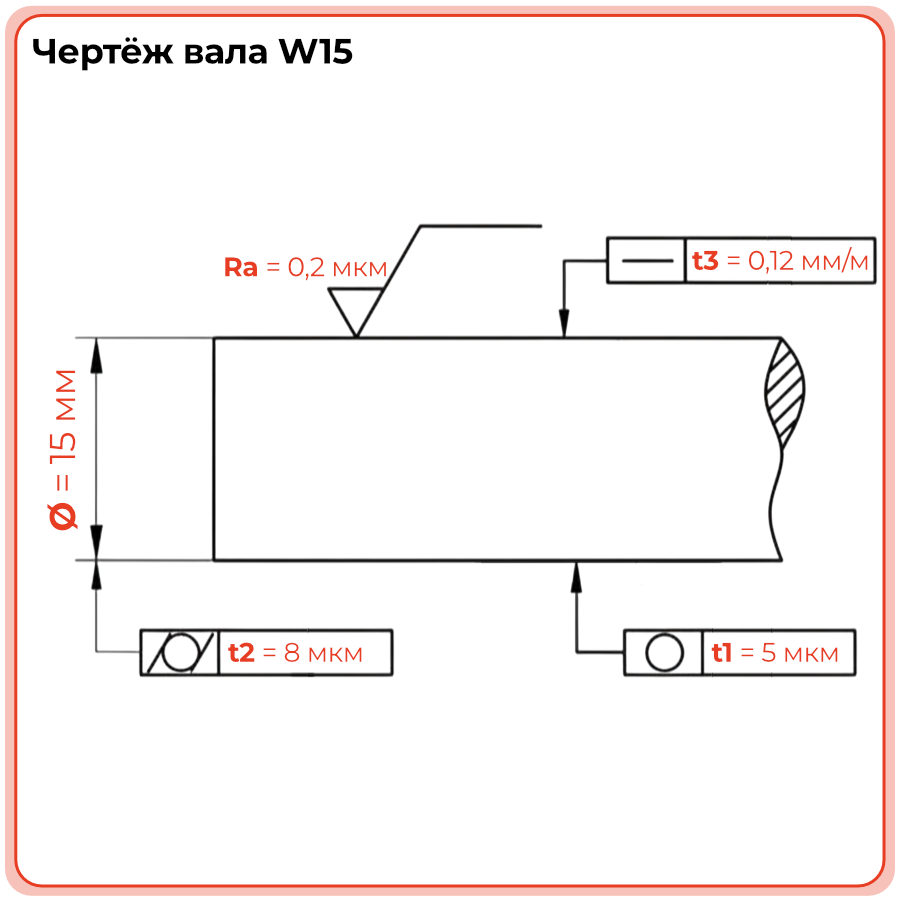

Чертёж вала W15
Применяемость
Вал W15 используют в направляющих системах средней нагрузки, где требуется более высокая жёсткость по сравнению с компактными валами диаметром 10–12 мм. Он подходит для станков с ЧПУ, приводных модулей, механизмов подачи, позиционирующих устройств и автоматизированных линий. В паре с линейным подшипником диаметром 15 мм вал обеспечивает точный ход каретки и устойчивость к рабочим вибрациям. При проектировании необходимо учитывать длину направляющей, массу подвижной части и расстояние между опорами.
- Металлообрабатывающие и деревообрабатывающие станки.
- ЧПУ‑установки и координатные механизмы.
- Модули подачи и позиционирования деталей.
- Упаковочные, печатные и измерительные устройства.
- Промышленные автоматизированные линии со средними нагрузками.
Стоит обратить внимание
Если узел работает с длинным пролётом или тяжёлой кареткой, следует заранее проверить расчётный прогиб. В зависимости от результата может потребоваться вал большего диаметра или дополнительная опора.
Аналоги
Для замены W15 можно рассматривать прецизионные валы других производителей с номинальным диаметром 15 мм. Обозначения ниже предназначены для предварительного кросс‑подбора. Перед заменой необходимо проверить длину, допуск, геометрию, твёрдость, тип опор и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для W15 важно сопоставить не только диаметр, но и прямолинейность, фактический допуск, длину, твёрдость поверхности и совместимость с установленным линейным подшипником.
Часто задаваемые вопросы
Как установить прецизионный вал W15?
Перед установкой необходимо очистить вал и посадочные поверхности, проверить отсутствие повреждений и установить направляющую на жёсткое основание без перекоса. После монтажа линейного подшипника диаметром 15 мм следует проверить плавность движения по всей длине хода.
Можно ли заменить W15 валом SKF LJM15?
Замена возможна только после проверки диаметра, длины, допуска, твёрдости, прямолинейности, конструкции опор и допустимой нагрузки. Совпадение номинального диаметра не подтверждает полную взаимозаменяемость.
Чем W15 отличается от W12 и W16?
W15 имеет диаметр 15 мм и соответствующий типоразмер линейного подшипника. По сравнению с W12 он обеспечивает больший запас по жёсткости, а по сравнению с W16 имеет немного меньшие габариты, массу и несущую способность.
Какой срок эксплуатации имеет вал W15?
Срок службы зависит от нагрузки, скорости и частоты перемещения, длины пролёта, качества монтажа, состояния линейного подшипника и чистоты рабочей зоны. При правильном расчёте, регулярном обслуживании и отсутствии ударных воздействий закалённая поверхность рассчитана на длительную эксплуатацию.
Когда необходимо заменить вал W15?
Замену следует рассматривать при появлении выработки, задиров, коррозии, заметного люфта, шума, вибраций или рывков при перемещении. Перед заменой необходимо проверить также линейный подшипник, опоры, крепления, соосность и прогиб направляющей.
Стоит обратить внимание
Регулярный контроль состояния вала и подшипника позволяет своевременно выявить износ и сохранить точность линейного узла.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
14,989 - 15,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
15
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
8
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
5
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.12
Точность, мкм
0/-11
Глубина индукционной закалки SHD min, мм
1,0-1,4
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
