Артикул:
TBR16TECHNIX
Характеристики
Серия
—
TBR
Диаметр вала, мм
—
16
Покрытие
—
хром
Все характеристики
Аналоги
Аналог FLI:
TBR16
Аналог NBS:
TBR16
32 руб.
/см Есть в наличии: 6795
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

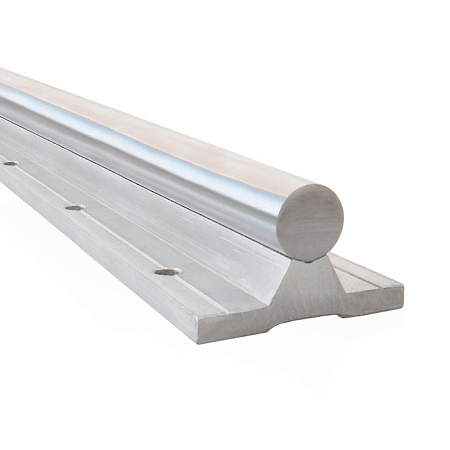

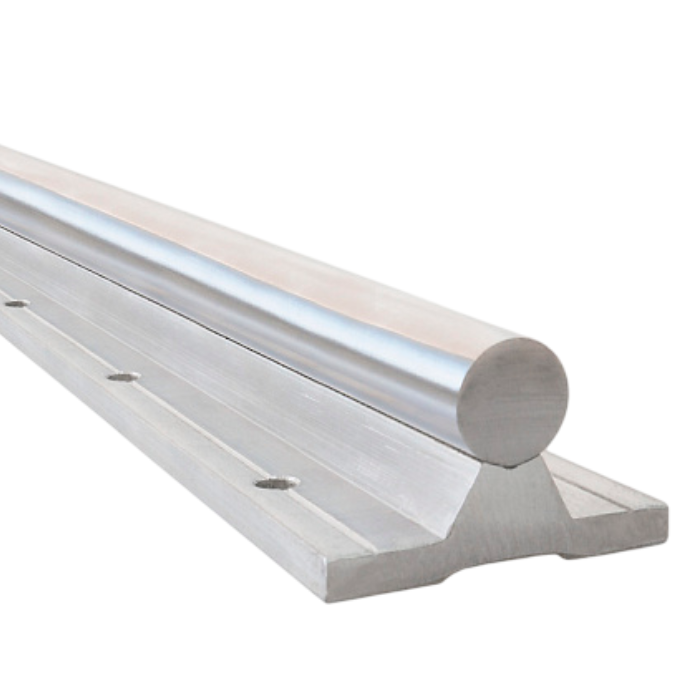

Прецизионный вал с опорой TBR16 TECHNIX — готовая цилиндрическая направляющая для линейного перемещения с круглым валом диаметром 16 мм и алюминиевой опорой. Узел предназначен для установки линейных подшипников, кареток и приводных механизмов в станках, автоматизированном оборудовании и координатных системах.
Конструкция TBR16 объединяет закалённый стальной вал с хромированным покрытием и жёсткое основание, закреплённое по всей длине направляющей. Такое исполнение упрощает монтаж линейной оси, помогает сохранить положение вала под нагрузкой и обеспечивает стабильное перемещение подшипникового блока.
Стоит обратить внимание
TBR16 относится к компактному типоразмеру серии и подходит для механизмов, в которых требуется сочетание небольшой монтажной ширины, направляющей длиной до 4000 мм и равномерной опоры по всей рабочей зоне.
Расшифровка артикула
Обозначение TBR16 отражает серию поддерживаемых круглых валов, тип монтажной опоры и номинальный диаметр направляющей. Расшифровка артикула помогает быстро определить совместимость узла с линейными подшипниками и монтажной конструкцией оборудования.
- T — T-shaped assembly, Т-образная конструкция опоры с крепёжными отверстиями снизу.
- B — Base-mounted, установка на основание с фиксацией опоры по длине.
- R — Round, круглая форма направляющего вала.
- 16 — номинальный диаметр вала 16 мм.
Полное обозначение: TBR16. Для формирования рабочего узла дополнительно подбирается линейный подшипник соответствующего диаметра, например модель TBR16UU или совместимый подшипниковый блок.
Стоит обратить внимание
Цифра 16 обозначает именно диаметр вала, а не ширину алюминиевой опоры. Габариты основания определяются конструкцией серии: для TBR16 ширина опоры составляет 50 мм, а расстояние между крепёжными отверстиями — 37 мм.
Конструкция и устройство
Вал TBR16 состоит из круглой стальной направляющей и алюминиевой опоры с монтажными отверстиями. Рабочая поверхность вала имеет хромированное покрытие, повышающее устойчивость к износу и воздействию внешней среды. Опорный профиль поддерживает вал снизу по всей длине, благодаря чему уменьшается прогиб направляющей при движении линейного подшипника и прикладываемой нагрузке.
- Круглый вал диаметром 16 мм из стали S45C.
- Хромированное покрытие рабочей поверхности.
- Алюминиевая опора шириной 50 мм.
- Крепление основания винтами по всей длине вала.
- Отверстия под крепёж M5 с межцентровым расстоянием 150 мм.
- Посадка под головку крепёжного винта 5,5 × 9,5 × 5,4 мм.
Стоит обратить внимание
Опора не только облегчает установку направляющей, но и повышает жёсткость линейного узла. Перед монтажом необходимо проверить ровность основания и отсутствие загрязнений между опорным профилем и монтажной поверхностью.
Размерный ряд серии TBR
Ниже приведена таблица всех типоразмеров прецизионных валов с опорой серии TBR, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
TBR16 — самый компактный типоразмер в представленном ряду. При увеличении диаметра вала растут высота до центра оси, ширина опоры и общий запас жёсткости направляющей.
Технические параметры и условия эксплуатации

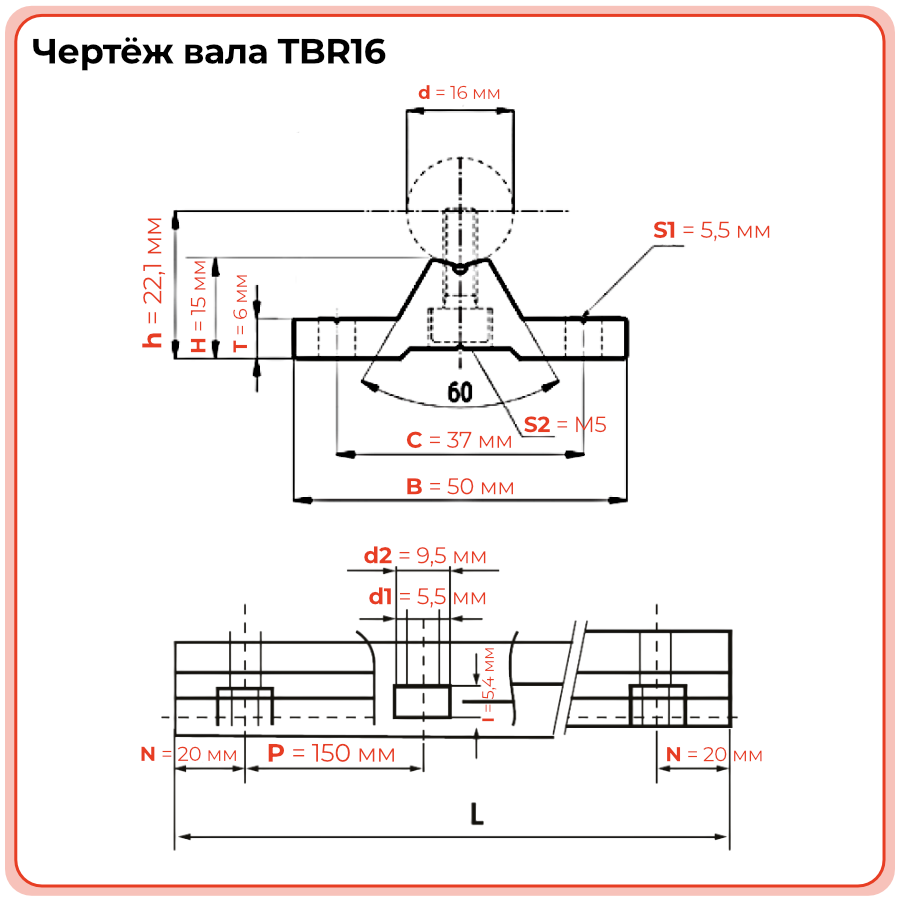

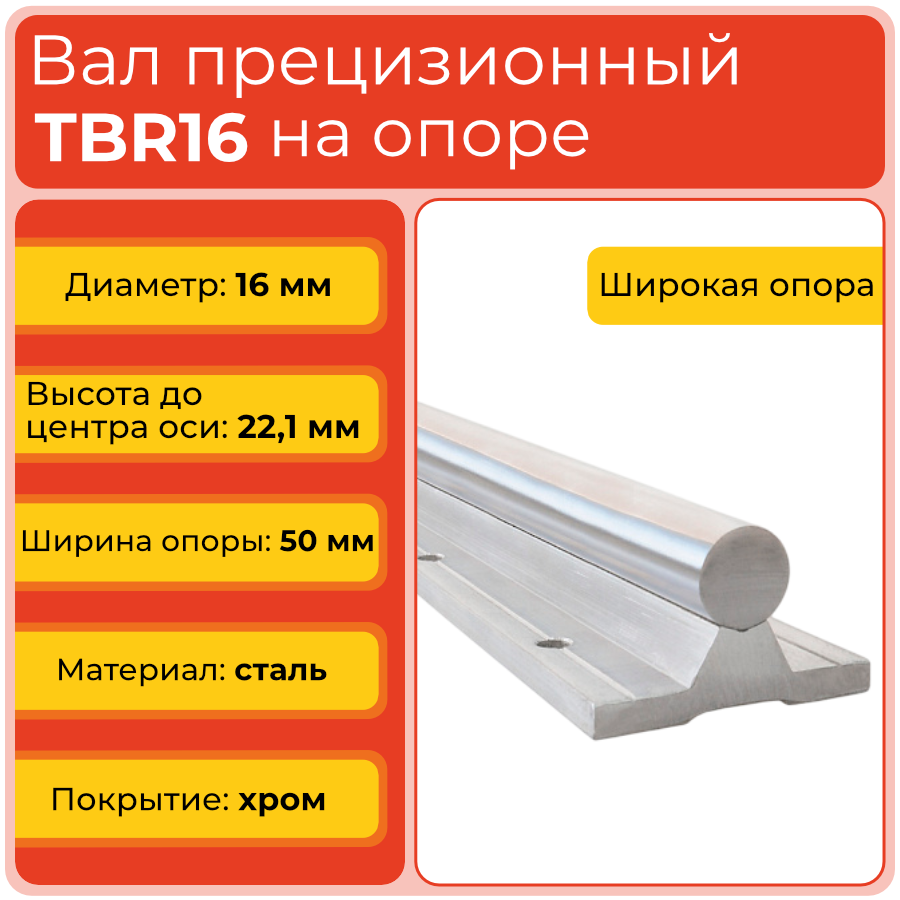

Прецизионный вал TBR16 рассчитан на работу в составе линейной направляющей с подшипником внутреннего диаметра 16 мм. Диаметр вала составляет 16 мм, высота до центра оси — 22,1 мм, высота опоры — 15 мм, ширина основания — 50 мм. Межцентровое расстояние крепления C равно 37 мм, шаг отверстий по длине — 150 мм. Для фиксации используется крепёж M5; предусмотрена посадка под головку винта 5,5 × 9,5 × 5,4 мм.
- Тип изделия: прецизионный круглый вал с опорой.
- Диаметр направляющей: 16 мм.
- Материал вала: сталь S45C.
- Материал основания: алюминий.
- Покрытие: хром.
- Высота до центра оси: 22,1 мм.
- Размеры опоры: высота 15 мм, высота основания 6 мм, ширина 50 мм.
- Длина крепёжного ряда: шаг 150 мм, расстояние от края до центра отверстия N — 20 мм.
- Условия эксплуатации: чистая рабочая зона, отсутствие перекосов, равномерная затяжка крепежа и регулярный контроль состояния подшипника.
Стоит обратить внимание
Длина конкретного отрезка вала подбирается под конструкцию оборудования. Максимальная рекомендуемая длина изделия для серии составляет до 4000 мм; при больших пролётах необходимо отдельно оценивать прогиб и рабочую нагрузку.
Применяемость
Вал TBR16 используют в компактных системах линейного перемещения, где требуется готовая опорная направляющая с простой установкой на основание. Он подходит для координатных механизмов, 3D-принтеров, небольших станков с ЧПУ, упаковочных устройств, автоматизированных установок и лабораторного оборудования. Совместно с линейным подшипником соответствующего диаметра вал формирует направляющую ось для плавного перемещения каретки, рабочего инструмента или подвижной платформы.
- Компактные линейные модули и координатные столы.
- Небольшие станки с ЧПУ и узлы подачи инструмента.
- 3D-принтеры, гравировальные и фрезерные установки.
- Подающие, сортировочные и упаковочные механизмы.
- Измерительные, испытательные и лабораторные устройства.
Стоит обратить внимание
При проектировании длинной оси важно учитывать не только диаметр 16 мм, но и расстояние между опорными точками, массу подвижной части и направление нагрузки. Для более тяжёлых узлов серии предусмотрены типоразмеры TBR20, TBR25 и TBR30.
Аналоги
TBR16 относится к распространённому размеру поддерживаемых круглых валов диаметром 16 мм. При замене изделия другого бренда необходимо сопоставить диаметр направляющей, высоту до центра оси, ширину опоры, монтажный шаг и параметры крепёжных отверстий. В качестве ориентиров для кросс-подбора можно рассматривать следующие обозначения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Обозначение TBR16 у разных производителей не гарантирует полной взаимозаменяемости. Перед заменой следует проверить положение оси относительно основания, ширину опоры и шаг крепёжных отверстий.
Часто задаваемые вопросы
- Как установить вал TBR16?
Опору устанавливают на ровную базовую поверхность и фиксируют крепёжными винтами по монтажному ряду. После затяжки необходимо проверить отсутствие загрязнений, перекосов и заеданий при перемещении линейного подшипника. - Какой линейный подшипник подходит к TBR16?
Для направляющей используется подшипник с номинальным внутренним диаметром 16 мм. Конкретное исполнение выбирают с учётом длины корпуса, типа уплотнений, нагрузки и требуемой плавности хода. - Можно ли заменить TBR16 на TBR20?
Замена возможна только после проверки посадочных размеров всей линейной оси. TBR20 имеет больший диаметр вала, другую ширину опоры, высоту до центра оси и крепёжную геометрию, поэтому обычно требует изменения монтажной плиты. - Чем TBR16 отличается от неподдерживаемого круглого вала?
В TBR16 вал закреплён на алюминиевой опоре по длине, что повышает устойчивость направляющей и упрощает монтаж. Неподдерживаемый вал требует отдельных торцевых держателей и более тщательного расчёта прогиба. - Какой срок эксплуатации у вала TBR16?
Фиксированный срок службы определяется не только материалом вала, но и нагрузкой, длиной пролёта, скоростью перемещения, загрязнением и качеством установки. При правильном монтаже и регулярном контроле направляющий узел рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Появление заметного люфта, шума, рывков или неравномерного хода может указывать на износ линейного подшипника либо загрязнение рабочей поверхности. Перед заменой одного компонента рекомендуется проверить состояние всей направляющей системы.
Техническая информация (.pdf)
Валы прецизионные с опорой серии TBR
553,7 кб
Общая информация
Серия
TBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX
Вес, кг
1.1
Габариты
Диаметр вала, мм
16
Высота опоры H, мм
15,0
Высота основания опоры T, мм
6
Ширина опоры B, мм
50
Высота H, мм
15
Высота до центра оси h, мм
22.1
Технические параметры
Межцентровое расстояние крепления C, мм
37
Шаг P, мм
150
Глубина посадки под головку винта I, мм
5.4
Установочный размер S1, мм
5.5
Расстояние от края до центра крепежного отверстия N, мм
20
Крепежный винт S2
M5
Межцентровое расстояние отверстий под крепёжный винт P, мм
150
Крепеж S2 d1 x d2 x i, мм
5.5 x 9.5 x 5.4
