Артикул:
WVH50TECHNIX
Характеристики
Серия
—
WVH
Диаметр вала, мм
—
50
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJT50
Аналог INA:
WH50
Аналог FLI:
WH50
Аналог NBS:
TGA50
129 руб.
/см Есть в наличии: 800
Ожидается:
21.08.2026 800
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

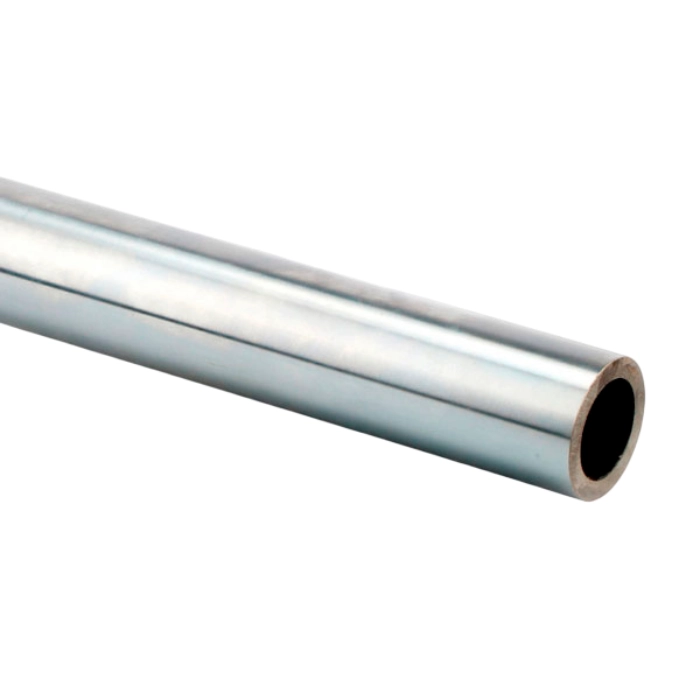

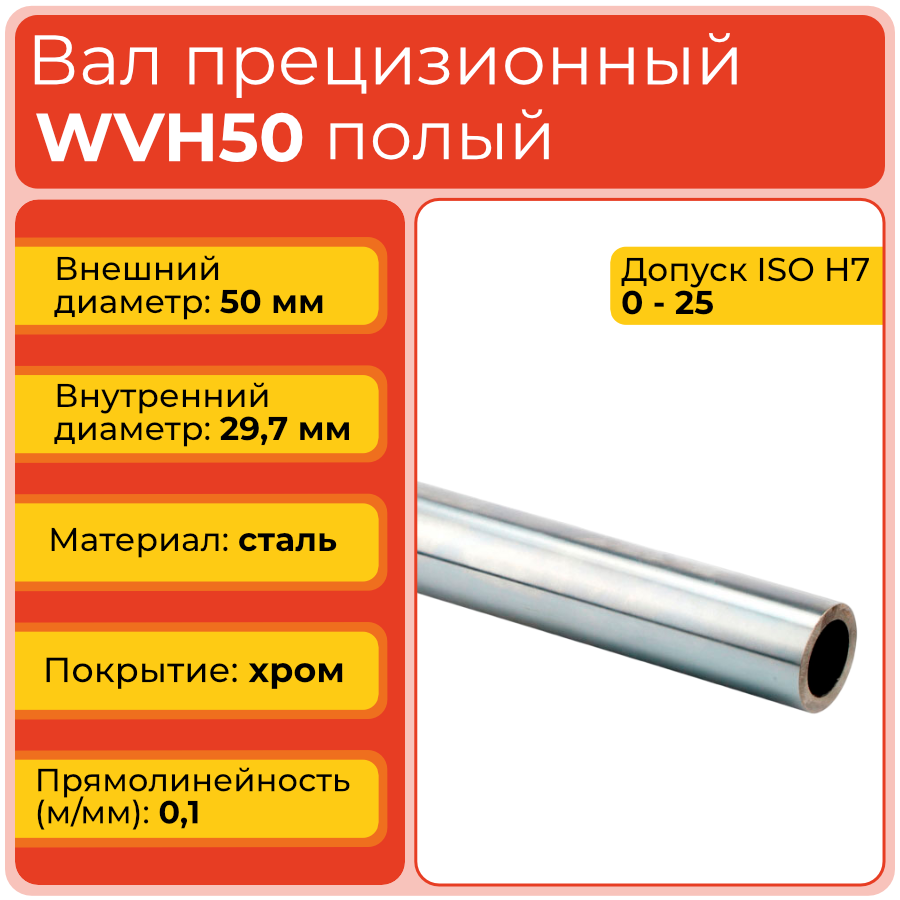

Прецизионный полый вал WVH50TECHNIX — хромированный вал серии WVH с наружным диаметром 50 мм и внутренним диаметром 29,7 мм. Модель предназначена для крупноразмерных линейных направляющих и промышленных механизмов, где необходимы точная рабочая поверхность, устойчивость к износу и снижение массы направляющего элемента.
WVH50 изготовлен из стали GCr15 и выполнен без встроенной опоры. Наружный диаметр 50 мм обеспечивает крупную рабочую поверхность для линейного подшипника, а внутреннее отверстие диаметром 29,7 мм формирует полое сечение и уменьшает массу по сравнению со сплошным валом аналогичного диаметра. Хромированное покрытие защищает наружную поверхность от коррозии и износа.
Стоит обратить внимание
WVH50 является самым крупным типоразмером в представленном размерном ряду. Перед применением необходимо выполнить расчёт прогиба и жёсткости, проверить расстояние между опорами и убедиться, что выбранный линейный подшипник соответствует диаметру 50 мм.
Расшифровка артикула
Обозначение WVH50 содержит код серии и номинальный наружный диаметр вала. Артикул позволяет определить тип изделия и предварительно подобрать совместимые элементы крупного линейного узла.
- WVH — серия прецизионных полых валов без опоры с хромированным покрытием.
- 50 — номинальный наружный диаметр вала 50 мм.
Внутренний диаметр модели составляет 29,7 мм. При подборе необходимо учитывать класс точности h7, предельное отклонение наружного диаметра, длину изделия, конструкцию опор и характеристики сопрягаемого линейного подшипника.
Стоит обратить внимание
Число 50 в обозначении относится к наружному диаметру. Внутреннее отверстие имеет диаметр 29,7 мм и должно рассматриваться как отдельный параметр при расчёте массы, жёсткости и возможном размещении элементов внутри вала.
Конструкция и устройство
WVH50 представляет собой крупный полый цилиндрический вал без встроенных опор. Наружная поверхность диаметром 50 мм является рабочей зоной для установки линейных подшипников и втулок соответствующего размера. Сквозное отверстие диаметром 29,7 мм уменьшает массу детали и формирует внутреннюю полость. Основой служит сталь GCr15, наружная поверхность имеет хромированное покрытие для повышения устойчивости к коррозии и износу.
- Крупный цилиндрический корпус без встроенной опоры.
- Номинальный наружный диаметр 50 мм.
- Сквозное внутреннее отверстие диаметром 29,7 мм.
- Материал основы — сталь GCr15.
- Хромированная рабочая поверхность для линейного перемещения.
Стоит обратить внимание
Из-за крупного типоразмера при монтаже важно обеспечить равномерное опирание и точную соосность всех элементов. Перекос подшипника или локальная нагрузка на вал могут привести к неравномерному износу рабочей поверхности.
Размерный ряд серии WVH
Ниже приведена таблица всех типоразмеров прецизионных полых валов серии WVH, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WVH50 является максимальным типоразмером в представленном ряду. По сравнению с WVH40 наружный диаметр увеличен до 50 мм, а внутреннее отверстие — до 29,7 мм; поле допуска и круглость сохраняются на уровне 0 / −25 мкм и 11 мкм соответственно.
Технические параметры и условия эксплуатации

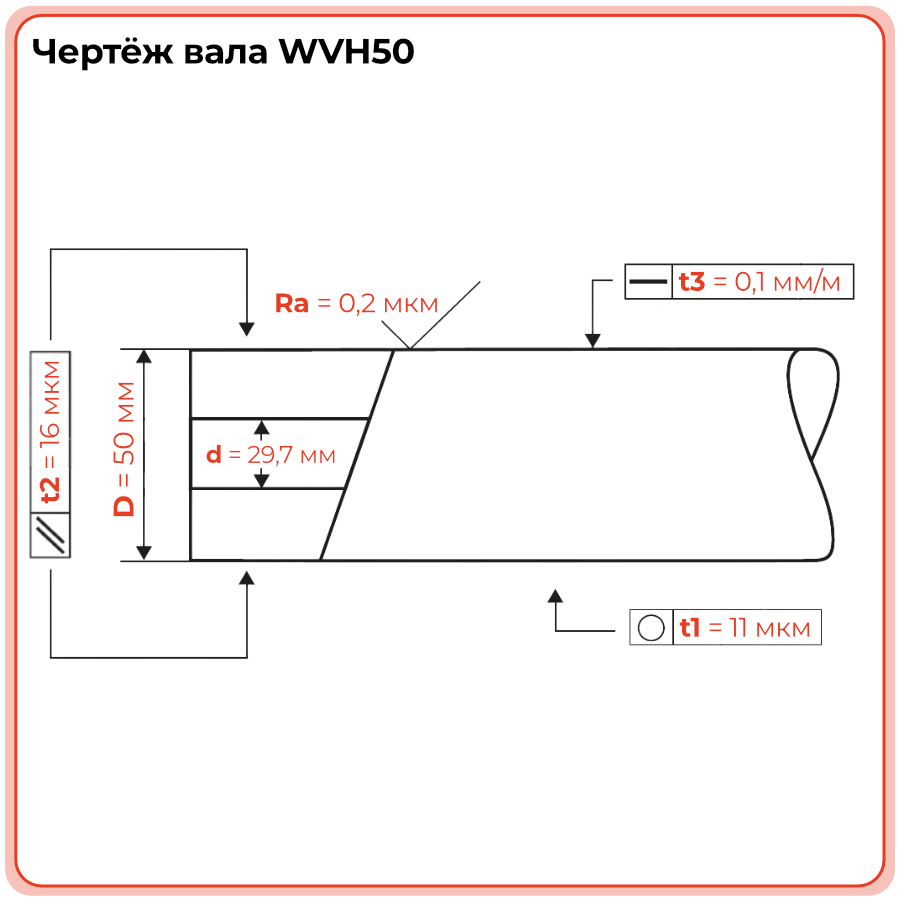

Прецизионный полый вал WVH50 имеет наружный диаметр 50 мм и внутренний диаметр 29,7 мм. Класс точности наружной поверхности — h7, предельное отклонение составляет 0 / −25 мкм, круглость — 11 мкм. Вал изготовлен из стали GCr15 и имеет хромированное покрытие. Глубина индукционной закалки составляет 2,2–2,6 мм, параллельность поверхности — 16 мкм, прямолинейность — 0,1 мм на 1000 мм.
- Серия: WVH.
- Тип: полый вал без опоры.
- Материал: сталь GCr15.
- Покрытие: хром.
- Наружный диаметр: 50 мм.
- Внутренний диаметр d: 29,7 мм.
- Класс точности: h7.
- Предельное отклонение наружного диаметра: 0 / −25 мкм.
- Круглость: 11 мкм.
- Глубина индукционной закалки: 2,2–2,6 мм.
- Параллельность поверхности: 16 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Условия эксплуатации: чистая рабочая зона, точное опирание, соосность линейного подшипника, отсутствие перекосов и ударных воздействий, регулярная смазка и контроль состояния хромированной поверхности.
Стоит обратить внимание
Для крупного полого вала особенно важно не превышать расчётную нагрузку и контролировать прогиб. Хромированное покрытие защищает рабочую поверхность, но не компенсирует недостаточную жёсткость опор, перекосы или ошибки при монтаже.
Применяемость
WVH50 предназначен для крупных линейных механизмов и направляющих систем, где требуется наружный рабочий диаметр 50 мм. Вал может применяться в станочном оборудовании, портальных установках, тяжёлых подающих механизмах, автоматизированных линиях и промышленной оснастке. Внутреннее отверстие диаметром 29,7 мм позволяет снизить массу направляющего элемента, что может быть полезно в подвижных конструкциях, однако использование изделия должно подтверждаться расчётом жёсткости и допустимого прогиба.
- Крупные портальные и координатные системы.
- Линейные оси станков и тяжёлого промышленного оборудования.
- Подающие, транспортировочные и позиционирующие механизмы.
- Автоматизированные производственные и сборочные комплексы.
- Направляющие узлы, где требуется крупный диаметр и снижение массы по сравнению со сплошным валом.
Стоит обратить внимание
Перед заказом необходимо убедиться, что линейный подшипник, опоры и крепёж рассчитаны на диаметр 50 мм. Для длинных направляющих следует отдельно проверить прогиб под собственной массой вала и рабочей нагрузкой.
Аналоги
Вал WVH50 можно предварительно сопоставить с изделиями других производителей типоразмера 50. Указанные обозначения предназначены для поиска возможных замен и не подтверждают полную взаимозаменяемость. Перед применением необходимо проверить наружный и внутренний диаметры, длину, посадку, поле допуска, покрытие, жёсткость и способ опирания.
Для подтверждения совместимости необходимо отдельно сравнить внутреннее отверстие диаметром 29,7 мм, длину, параметры хромированной поверхности и расчётную жёсткость полого вала.
Стоит обратить внимание
Аналог диаметром 50 мм может иметь другое внутреннее отверстие или сплошную конструкцию. Замена без проверки сечения, массы, длины и допустимого прогиба может изменить работу всего линейного механизма.
Часто задаваемые вопросы
Чем WVH50 отличается от WVH40?
WVH50 имеет наружный диаметр 50 мм и внутреннее отверстие 29,7 мм, тогда как у WVH40 эти размеры составляют 40 и 28 мм. Также отличаются предельное отклонение наружного диаметра, показатель круглости и глубина индукционной закалки. Для каждой модели требуется свой линейный подшипник.
Можно ли заменить сплошной вал диаметром 50 мм на WVH50?
Замена возможна только после проверки жёсткости и прогиба. Внутреннее отверстие диаметром 29,7 мм уменьшает массу и изменяет сопротивление изгибу по сравнению со сплошным валом. Необходимо учитывать длину пролёта, радиальную нагрузку и схему опирания.
Как правильно установить вал WVH50?
Перед монтажом необходимо очистить рабочую поверхность и опоры, проверить соосность, отсутствие повреждений хромированного покрытия и соответствие подшипника диаметру 50 мм. Вал устанавливают без перекосов и ударов, после чего проверяют плавность перемещения по всей рабочей длине.
Для чего предназначено внутреннее отверстие диаметром 29,7 мм?
Отверстие является частью полой конструкции и предназначено прежде всего для снижения массы вала. Использование внутреннего пространства для прокладки коммуникаций или размещения элементов допускается только после проверки проекта, чтобы не ослабить деталь и не нарушить баланс конструкции.
Когда требуется заменить WVH50?
Замену выполняют при появлении задиров, коррозии, отслоения хромированного покрытия, увеличении люфта, неравномерном ходе, заметном прогибе или снижении точности перемещения. Одновременно необходимо проверить подшипник, опоры и элементы крепления.
Какой срок эксплуатации имеет WVH50?
Фиксированный срок эксплуатации не определяется только наружным диаметром. На ресурс влияют нагрузка, скорость перемещения, число циклов, длина пролёта, прогиб, качество монтажа, смазка, чистота рабочей зоны и состояние сопрягаемых деталей.
Стоит обратить внимание
Для сохранения ресурса WVH50 необходимо регулярно проверять состояние хромированной поверхности, отсутствие коррозии, задиров, люфта и прогиба. Крупный полый вал требует особенно точной установки: опоры должны быть соосными, а нагрузка — соответствовать расчётным возможностям конструкции.
Техническая информация (.pdf)
Валы прецизионные полые серии WVH
537,4 кб
Общая информация
Серия
WVH
Тип вала
полый
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 25
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
50
Внутренний диаметр d, мм
29,7
Технические параметры
Глубина индукционной закалки SHD, мм
2,2 - 2,6
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
16
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
11
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-25
