Артикул:
WVH40TECHNIX
Характеристики
Серия
—
WVH
Диаметр вала, мм
—
40
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJT40
Аналог INA:
WH40
Аналог FLI:
WH40
Аналог NBS:
TGA40
81 руб.
/см Есть в наличии: 2049
Ожидается:
30.09.2026 2000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

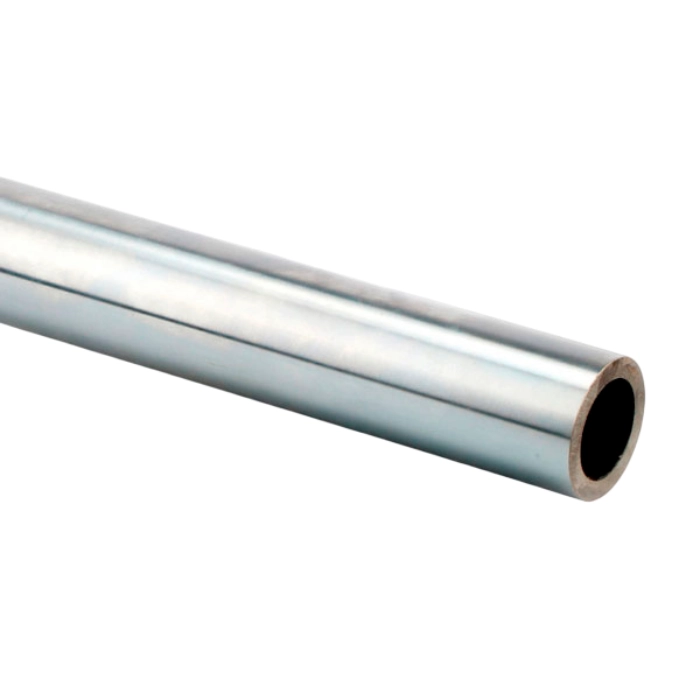

Прецизионный полый вал WVH40TECHNIX — хромированный вал серии WVH с наружным диаметром 40 мм и внутренним диаметром 28 мм. Изделие предназначено для линейных механизмов и направляющих узлов, где требуется крупный рабочий диаметр, точная геометрия и снижение массы за счёт внутреннего отверстия.
WVH40 выполнен из стали GCr15 и поставляется без опоры. Наружная поверхность диаметром 40 мм служит рабочей зоной для линейных подшипников и втулок, а хромированное покрытие повышает её устойчивость к коррозии и износу. Сквозное отверстие диаметром 28 мм уменьшает массу детали по сравнению со сплошным валом аналогичного наружного диаметра.
Стоит обратить внимание
WVH40 относится к крупным типоразмерам серии WVH. Перед применением необходимо проверить прогиб и жёсткость направляющей, особенно при большой длине пролёта, значительной радиальной нагрузке или установке подвижного узла между удалёнными опорами.
Расшифровка артикула
Обозначение WVH40 указывает на серию прецизионного полого вала и его номинальный наружный диаметр. Артикул используют для предварительного подбора изделия в составе линейной направляющей или другого механизма перемещения.
- WVH — серия прецизионных полых валов без опоры с хромированным покрытием.
- 40 — номинальный наружный диаметр вала 40 мм.
Модель WVH40 имеет внутренний диаметр 28 мм. При выборе необходимо проверить класс точности h7, предельные отклонения наружного диаметра, длину вала и соответствие посадки используемому линейному подшипнику.
Стоит обратить внимание
Размер 40 относится к наружному диаметру вала. Внутреннее отверстие этой модели имеет диаметр 28 мм и должно учитываться отдельно при расчёте массы и жёсткости конструкции.
Конструкция и устройство
Вал WVH40 представляет собой крупную полую цилиндрическую деталь без встроенных опор. Наружная рабочая поверхность диаметром 40 мм подготовлена для взаимодействия с линейными подшипниками и втулками. Сквозное отверстие диаметром 28 мм формирует полую внутреннюю часть и снижает массу вала. Изделие изготовлено из стали GCr15, а рабочая поверхность защищена хромированным покрытием.
- Цилиндрический корпус без опорных стоек.
- Номинальный наружный диаметр 40 мм.
- Сквозное внутреннее отверстие диаметром 28 мм.
- Материал основы — сталь GCr15.
- Хромированная поверхность для работы в линейном узле.
Стоит обратить внимание
Большой наружный диаметр не исключает необходимости расчёта полого сечения. При проектировании следует оценить сопротивление изгибу, расстояние между опорами и распределение нагрузки по длине рабочего участка.
Размерный ряд серии WVH
Ниже приведена таблица всех типоразмеров прецизионных полых валов серии WVH, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WVH40 отличается от WVH30 увеличенным наружным диаметром — 40 мм против 30 мм. Для WVH40 также изменяется поле допуска до 0 / −25 мкм, а показатель круглости составляет 11 мкм.
Технические параметры и условия эксплуатации

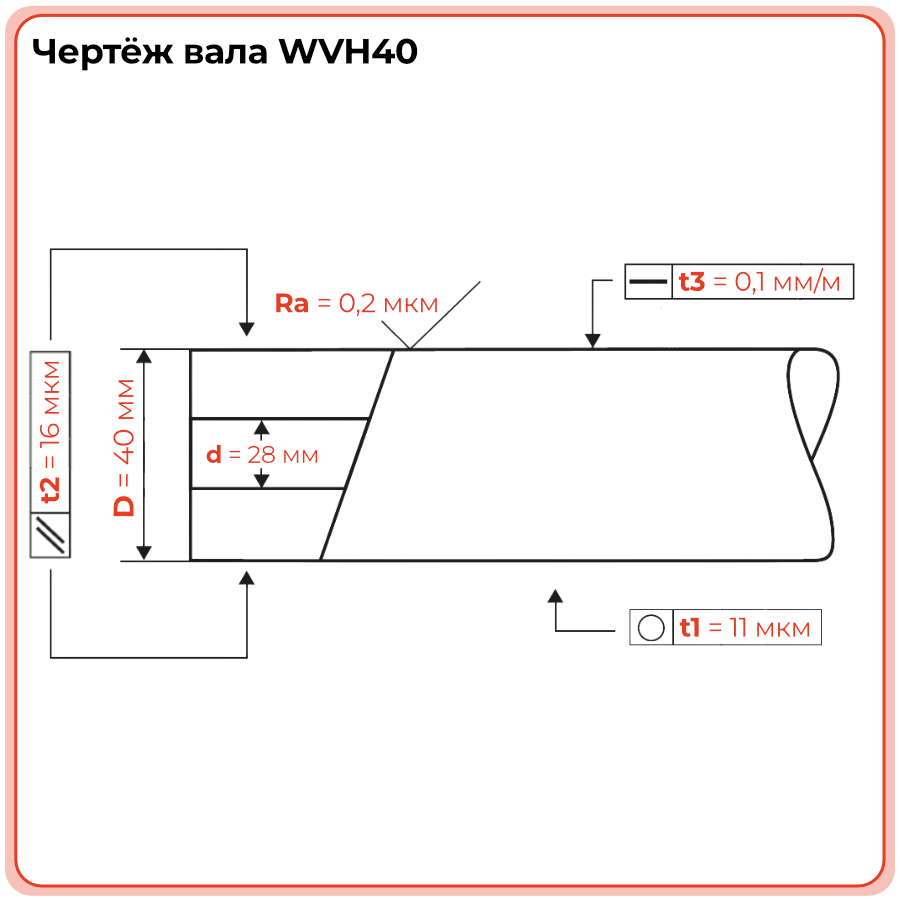

Полый вал WVH40 имеет наружный диаметр 40 мм, внутренний диаметр 28 мм и класс точности h7. Предельное отклонение наружного диаметра составляет 0 / −25 мкм, круглость рабочей поверхности — 11 мкм. Изделие изготовлено из стали GCr15 и имеет хромированное покрытие. Глубина индукционной закалки составляет 1,9–2,0 мм, параллельность поверхности — 16 мкм, прямолинейность — 0,1 мм на 1000 мм.
- Серия: WVH.
- Тип: полый вал без опоры.
- Материал: сталь GCr15.
- Покрытие: хром.
- Наружный диаметр: 40 мм.
- Внутренний диаметр d: 28 мм.
- Класс точности: h7.
- Предельное отклонение наружного диаметра: 0 / −25 мкм.
- Круглость: 11 мкм.
- Глубина индукционной закалки: 1,9–2,0 мм.
- Параллельность поверхности: 16 мкм.
- Прямолинейность: 0,1 мм/1000 мм.
- Условия эксплуатации: чистая рабочая зона, точное опирание, отсутствие перекосов и ударных нагрузок, совместимость с линейным подшипником, регулярная смазка и контроль состояния хромированной поверхности.
Стоит обратить внимание
При эксплуатации крупного полого вала необходимо контролировать не только точность посадочной поверхности, но и общую жёсткость узла. При значительной длине свободного участка даже небольшой прогиб может повлиять на плавность хода и точность позиционирования.
Применяемость
WVH40 используют в крупных линейных механизмах, где требуется рабочий диаметр 40 мм и сниженная масса направляющего элемента по сравнению со сплошным валом. Изделие подходит для станочного оборудования, портальных систем, автоматизированных линий, тяжёлых подающих механизмов и координатных устройств. Хромированная поверхность позволяет применять вал в узлах, где требуется повышенная стойкость рабочей зоны к коррозии и износу при регулярном обслуживании.
- Портальные и координатные системы крупного типоразмера.
- Линейные оси станков и промышленного оборудования.
- Тяжёлые подающие и транспортировочные механизмы.
- Автоматизированные производственные и сборочные линии.
- Направляющие узлы, где важны крупный наружный диаметр и снижение инерции подвижной части.
Стоит обратить внимание
Перед выбором необходимо убедиться, что используемый линейный подшипник рассчитан на диаметр 40 мм. Для нагруженных систем также требуется проверить, не превышает ли рабочий прогиб допустимое значение для конкретного оборудования.
Аналоги
Вал WVH40 можно предварительно сопоставить с изделиями других производителей типоразмера 40. Приведённые обозначения предназначены для поиска возможных замен и не подтверждают полную взаимозаменяемость. Перед установкой необходимо сравнить наружный и внутренний диаметры, длину, поле допуска, покрытие, прямолинейность и способ опирания.
Для подтверждения совместимости необходимо дополнительно сопоставить внутреннее отверстие диаметром 28 мм, материал, покрытие и требования к жёсткости направляющего элемента.
Стоит обратить внимание
Аналог с наружным диаметром 40 мм может иметь другое внутреннее отверстие или сплошную конструкцию. Перед заменой следует получить подтверждение соответствия по технической документации.
Часто задаваемые вопросы
Чем WVH40 отличается от WVH30?
WVH40 имеет наружный диаметр 40 мм и внутреннее отверстие 28 мм, тогда как у WVH30 эти размеры составляют 30 и 18,3 мм. Также у WVH40 изменяются предельное отклонение наружного диаметра, круглость и параметры обработки. Модели требуют разных подшипников и не являются прямой заменой друг другу.
Можно ли заменить сплошной вал диаметром 40 мм на WVH40?
Такая замена возможна только после проверки жёсткости, прогиба и допустимой нагрузки. Полое исполнение имеет внутреннее отверстие 28 мм и отличается от сплошного вала массой и сопротивлением изгибу.
Как правильно монтировать вал WVH40?
Перед монтажом необходимо очистить вал, подшипник и опорные поверхности, проверить соосность и убедиться в отсутствии повреждений хромированного покрытия. Вал устанавливают без перекосов, после чего контролируют плавность перемещения. Удары по наружной поверхности и кромкам отверстия недопустимы.
Для чего предназначено внутреннее отверстие диаметром 28 мм?
Отверстие является частью полой конструкции и снижает массу вала. Использование внутреннего пространства для дополнительных элементов допускается только после проверки проектом, чтобы не ослабить деталь и не создать нежелательные нагрузки.
Когда требуется заменить WVH40?
Замену выполняют при появлении задиров, коррозии, отслоения хромированного покрытия, увеличении люфта, неравномерном ходе, заметном прогибе или ухудшении точности позиционирования. Одновременно следует проверить подшипник, опоры и крепёж.
Какой срок эксплуатации имеет WVH40?
Фиксированный срок эксплуатации зависит от условий работы и не определяется только диаметром вала. На ресурс влияют нагрузка, скорость, число циклов, длина пролёта, схема опирания, качество монтажа, смазка, чистота рабочей зоны и состояние сопрягаемых деталей.
Стоит обратить внимание
Для сохранения ресурса WVH40 необходимо регулярно контролировать состояние хромированной рабочей поверхности, отсутствие прогиба, люфта и загрязнений. При эксплуатации крупного полого вала особенно важно соблюдать соосность опор и не превышать расчётную нагрузку.
Техническая информация (.pdf)
Валы прецизионные полые серии WVH
537,4 кб
Общая информация
Серия
WVH
Тип вала
полый
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 25
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
40
Внутренний диаметр d, мм
28
Технические параметры
Глубина индукционной закалки SHD, мм
1,9 - 2,0
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
16
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
11
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-25
