Артикул:
WVH25TECHNIX
Характеристики
Серия
—
WVH
Диаметр вала, мм
—
25
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJT25
Аналог INA:
WH25
Аналог FLI:
WH25
Аналог NBS:
TGA25
36 руб.
/см Есть в наличии: 2296
Ожидается:
30.09.2026 2000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

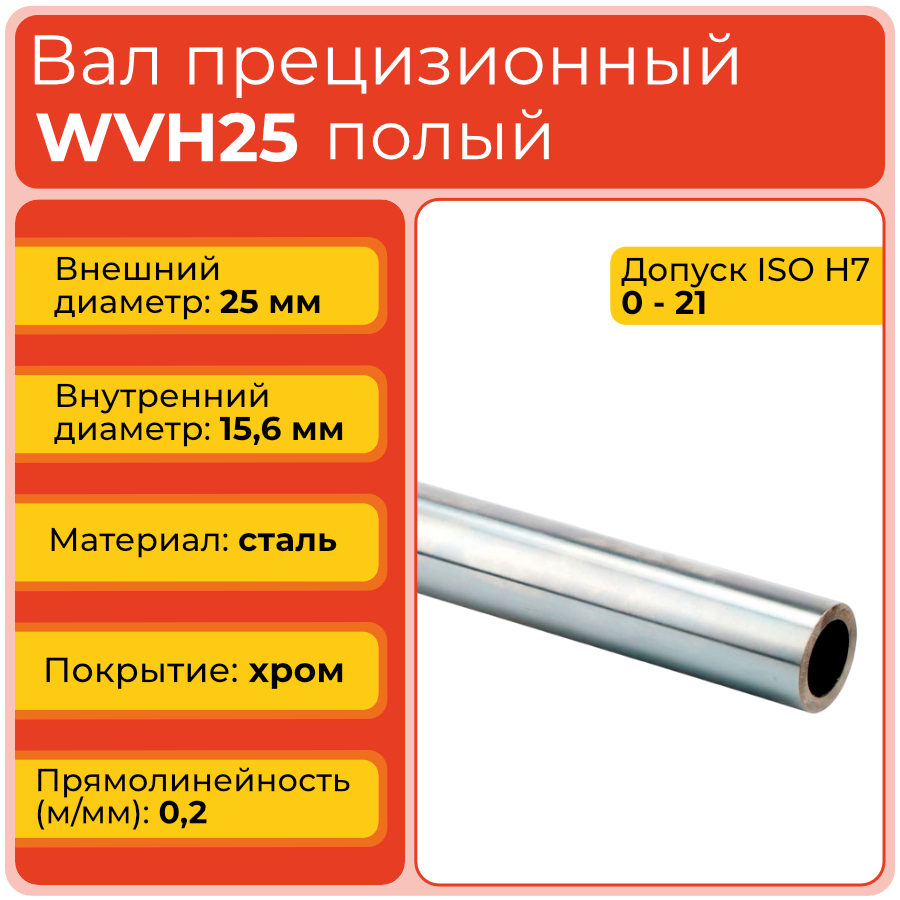

Прецизионный полый вал WVH25TECHNIX — хромированный вал серии WVH с наружным диаметром 25 мм и внутренним диаметром 15,6 мм. Модель предназначена для линейных систем и механизмов перемещения, в которых необходимы точная цилиндрическая поверхность, сниженная масса и защита от коррозионного воздействия.
Вал WVH25 изготовлен из стали GCr15 и выполнен без опоры. Сквозное отверстие диаметром 15,6 мм уменьшает массу изделия, а хромированная наружная поверхность предназначена для работы с линейными подшипниками и втулками. Типоразмер подходит для узлов среднего размера, где требуется увеличить диаметр направляющего элемента без перехода на сплошную конструкцию.
Стоит обратить внимание
WVH25 выбирают при необходимости получить больший наружный диаметр по сравнению с WVH20. Перед использованием нужно проверить расчётную жёсткость, длину пролёта, радиальную нагрузку и соответствие линейного подшипника диаметру 25 мм.
Расшифровка артикула
Обозначение WVH25 определяет серию прецизионного полого вала и его номинальный наружный диаметр. Артикул используется для предварительного подбора деталей линейного узла и проверки совместимости с направляющими элементами.
- WVH — серия прецизионных полых валов без опоры с хромированным покрытием.
- 25 — номинальный наружный диаметр вала 25 мм.
Внутренний диаметр данной модели составляет 15,6 мм. Кроме номинального диаметра, при подборе необходимо учитывать класс точности h7, предельные отклонения, длину изделия и конструкцию узла.
Стоит обратить внимание
Размер 25 в обозначении относится к наружному диаметру, а не к диаметру внутреннего отверстия. Для WVH25 внутренний диаметр равен 15,6 мм и должен быть учтён при расчёте массы и жёсткости вала.
Конструкция и устройство

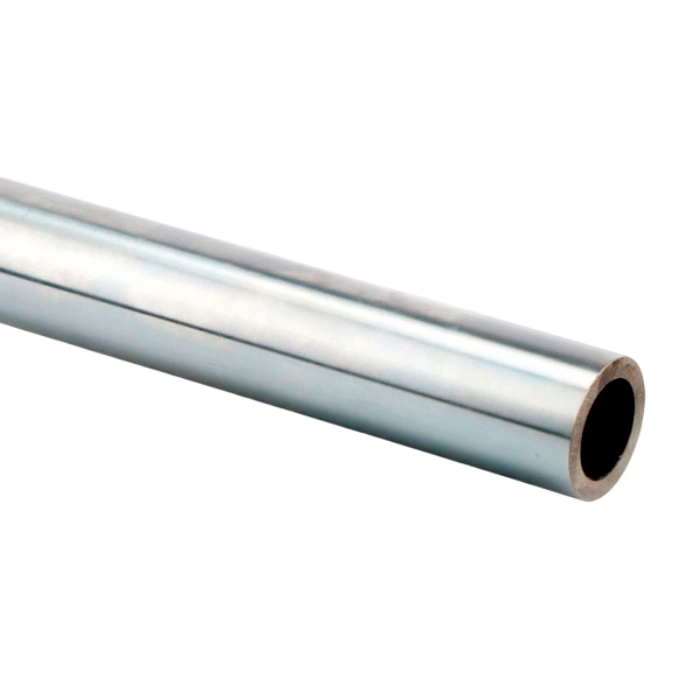

Вал WVH25 имеет цилиндрическую форму и не оснащён встроенными опорами. Наружная рабочая поверхность диаметром 25 мм обработана для установки линейных подшипников, втулок и других элементов качения. Внутри детали выполнено сквозное отверстие диаметром 15,6 мм. Основа изготовлена из стали GCr15, а наружная поверхность покрыта хромом для повышения устойчивости к коррозии и износу в зоне контакта.
- Полый цилиндрический корпус без опорных элементов.
- Номинальный наружный диаметр 25 мм.
- Сквозное внутреннее отверстие диаметром 15,6 мм.
- Материал основы — сталь GCr15.
- Хромированная рабочая поверхность для линейного перемещения.
Стоит обратить внимание
Наружная поверхность вала является рабочей зоной. При хранении, транспортировке и монтаже её необходимо защищать от ударов, царапин, абразивных частиц и контакта с загрязнёнными инструментами.
Размерный ряд серии WVH
Ниже приведена таблица всех типоразмеров прецизионных полых валов серии WVH, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
WVH25 имеет наружный диаметр 25 мм и внутреннее отверстие 15,6 мм. По сравнению с WVH20 увеличен наружный размер, но значения поля допуска и круглости остаются одинаковыми.
Технические параметры и условия эксплуатации

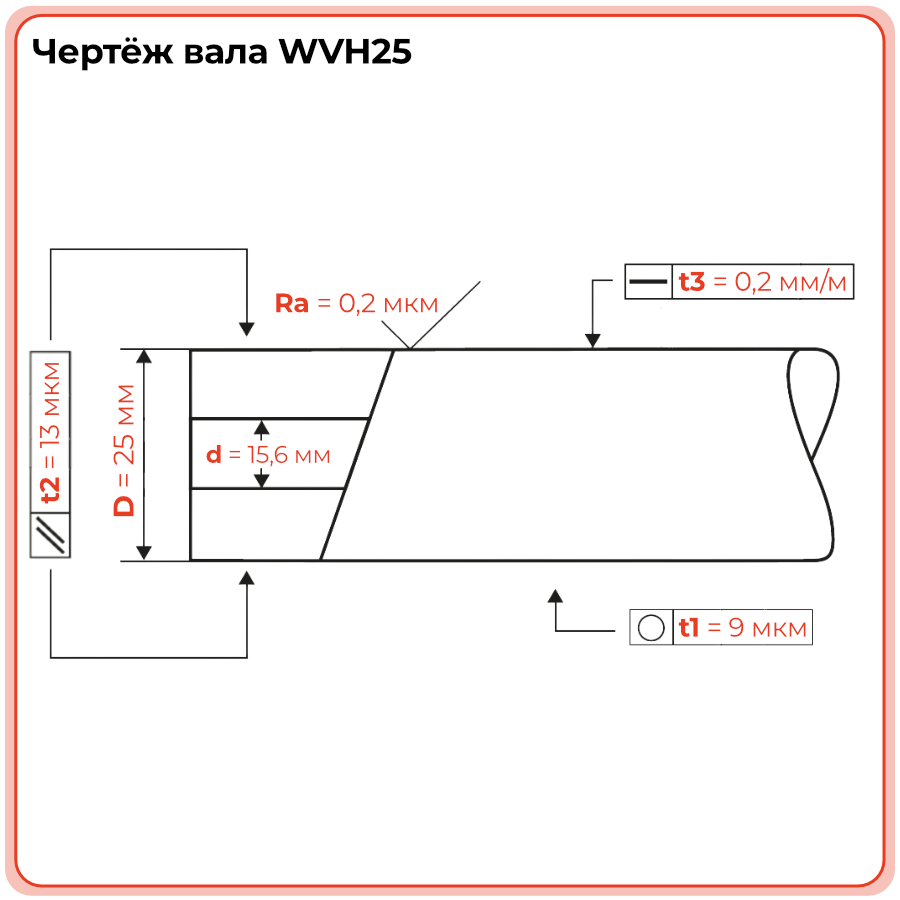

Вал WVH25 имеет наружный диаметр 25 мм и внутренний диаметр 15,6 мм. Класс точности наружной поверхности — h7, предельное отклонение составляет 0 / −21 мкм, круглость — 9 мкм. Изделие изготовлено из стали GCr15 и покрыто хромом. Глубина индукционной закалки составляет 1,5–1,7 мм, параллельность поверхности — 13 мкм, прямолинейность — 0,2 мм на 1000 мм.
- Серия: WVH.
- Тип: полый вал без опоры.
- Материал: сталь GCr15.
- Покрытие: хром.
- Наружный диаметр: 25 мм.
- Внутренний диаметр d: 15,6 мм.
- Класс точности: h7.
- Предельное отклонение наружного диаметра: 0 / −21 мкм.
- Круглость: 9 мкм.
- Глубина индукционной закалки: 1,5–1,7 мм.
- Параллельность поверхности: 13 мкм.
- Прямолинейность: 0,2 мм/1000 мм.
- Условия эксплуатации: чистая рабочая зона, точное и соосное опирание, отсутствие перекосов и ударных воздействий, совместимость с линейным подшипником и регулярный контроль состояния покрытия.
Стоит обратить внимание
Хромированное покрытие повышает устойчивость наружной поверхности к коррозии и износу, но не заменяет правильную смазку и очистку узла. Внутреннее отверстие 15,6 мм необходимо учитывать при оценке массы, жёсткости и допустимой нагрузки.
Применяемость
WVH25 используют в линейных механизмах среднего размера, где требуется направляющая поверхность диаметром 25 мм и одновременно необходимо снизить массу детали благодаря внутреннему отверстию. Вал подходит для автоматизированных станков, координатных устройств, подающих механизмов, сборочных линий и промышленной оснастки. Хромированная наружная поверхность помогает поддерживать эксплуатационную стойкость при работе во влажной среде, если обеспечены чистота, смазка и правильный монтаж.
- Линейные оси станков и автоматизированных комплексов.
- Подающие и транспортировочные механизмы.
- Роботизированные устройства и координатные системы.
- Сборочные, упаковочные и технологические линии.
- Подвижные узлы, в которых требуется сочетание увеличенного диаметра и сниженной массы.
Стоит обратить внимание
При использовании на значительной длине необходимо проверить прогиб полого вала. Диаметр 25 мм сам по себе не определяет допустимую нагрузку: важны длина пролёта, схема опирания, положение нагрузки и требования к точности перемещения.
Аналоги
Вал WVH25 можно предварительно сопоставить с изделиями других производителей типоразмера 25. Указанные обозначения применяются для поиска возможных замен и не подтверждают полную взаимозаменяемость. Перед закупкой необходимо сравнить наружный и внутренний диаметры, длину, поле допуска, покрытие, геометрию и способ установки.
Для подтверждения совместимости дополнительно необходимо сопоставить внутреннее отверстие диаметром 15,6 мм и характеристики хромированной рабочей поверхности.
Стоит обратить внимание
Аналог с наружным диаметром 25 мм может иметь другое внутреннее отверстие или сплошную конструкцию. Поэтому замена должна выполняться только после проверки всей геометрии и расчётных параметров узла.
Часто задаваемые вопросы
Чем WVH25 отличается от WVH20?
У WVH25 наружный диаметр составляет 25 мм, а внутреннее отверстие — 15,6 мм. У WVH20 эти размеры равны соответственно 20 и 14 мм. Из-за различий в геометрии модели требуют разных линейных подшипников и не являются прямой заменой друг другу.
Можно ли заменить сплошной вал диаметром 25 мм на WVH25?
Замена требует проверки жёсткости и допустимого прогиба. При одинаковом наружном диаметре полая конструкция имеет другую массу и сопротивление изгибу. Необходимо учитывать длину пролёта, расстояние между опорами и фактическую радиальную нагрузку.
Как монтировать вал WVH25?
Перед монтажом следует очистить вал, линейный подшипник и опорные поверхности, проверить соосность и отсутствие повреждений хромированного покрытия. Крепление выполняют без перекосов, после чего контролируют плавность хода. Удары по наружной поверхности и кромкам отверстия недопустимы.
Для чего предназначено внутреннее отверстие диаметром 15,6 мм?
Отверстие является частью полой конструкции и снижает массу вала. Его можно учитывать при проектировании дополнительных элементов, если это предусмотрено расчётом. Самостоятельно изменять диаметр отверстия или выполнять глубокую дополнительную обработку не рекомендуется.
Когда требуется заменить WVH25?
Замена требуется при появлении задиров, коррозии, отслоения хромированного покрытия, увеличении люфта, неравномерном ходе или ухудшении точности перемещения. Одновременно следует проверить линейный подшипник, опоры и крепёж.
Какой срок эксплуатации имеет WVH25?
Фиксированный срок эксплуатации зависит от режима работы и не определяется только типоразмером. На ресурс влияют нагрузка, скорость перемещения, количество циклов, длина пролёта, качество монтажа, смазка, чистота рабочей зоны и состояние сопрягаемых деталей.
Стоит обратить внимание
Для сохранения ресурса необходимо контролировать чистоту рабочей поверхности, состояние хромированного покрытия, плавность перемещения и отсутствие прогиба. При появлении люфта, задиров или коррозии эксплуатацию узла следует остановить и выполнить диагностику.
Техническая информация (.pdf)
Валы прецизионные полые серии WVH
537,4 кб
Общая информация
Серия
WVH
Тип вала
полый
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 21
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
25
Внутренний диаметр d, мм
15,6
Технические параметры
Глубина индукционной закалки SHD, мм
1,5 - 1,7
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
13
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
9
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-21
