Артикул:
WVH16TECHNIX
Характеристики
Серия
—
WVH
Диаметр вала, мм
—
16
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJT16
Аналог INA:
WH16
Аналог FLI:
WH16
Аналог NBS:
TGA16
19 руб.
/см Есть в наличии: 1605
Ожидается:
30.09.2026 2000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

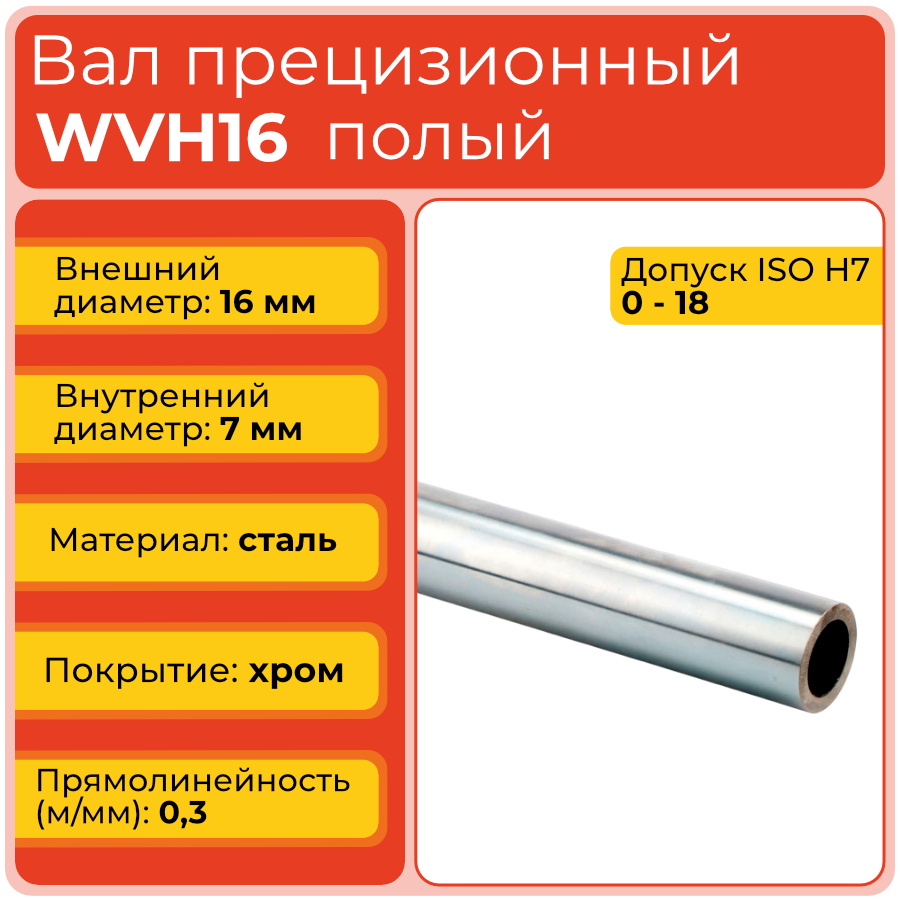

Прецизионный полый вал WVH16TECHNIX — хромированный вал серии WVH с наружным диаметром 16 мм и внутренним диаметром 7 мм. Модель предназначена для линейных механизмов и узлов перемещения, где требуются точная рабочая поверхность, сниженная масса и устойчивость к коррозии.
Вал WVH16 имеет полую конструкцию без опоры и изготовлен из стали GCr15. Хромированное покрытие защищает рабочую поверхность от коррозии и износа, а внутреннее отверстие диаметром 7 мм уменьшает массу детали. Вал предназначен для работы в составе линейных подшипников, втулок и направляющих механизмов при правильном подборе размеров и схемы опирания.
Стоит обратить внимание
WVH16 относится к компактному типоразмеру серии. При выборе необходимо учитывать наружный диаметр 16 мм, внутреннее отверстие диаметром 7 мм, длину вала, способ опирания, требуемую жёсткость и совместимость с линейным подшипником.
Расшифровка артикула
Обозначение WVH16 содержит код серии и номинальный наружный диаметр изделия. Артикул позволяет определить тип вала и подобрать совместимые линейные подшипники, втулки, опоры и другие элементы системы линейного перемещения.
- WVH — серия прецизионных полых валов без опоры с хромированным покрытием.
- 16 — номинальный наружный диаметр вала 16 мм.
Для данной модели внутренний диаметр составляет 7 мм, а класс точности наружного диаметра — h7. При заказе следует сверить посадочные размеры, длину изделия и характеристики сопрягаемого узла.
Стоит обратить внимание
Внутреннее отверстие диаметром 7 мм является конструктивной особенностью модели WVH16. При замене изделия необходимо сравнивать не только наружный диаметр, но и внутреннюю геометрию, длину, способ фиксации и требования к жёсткости.
Конструкция и устройство

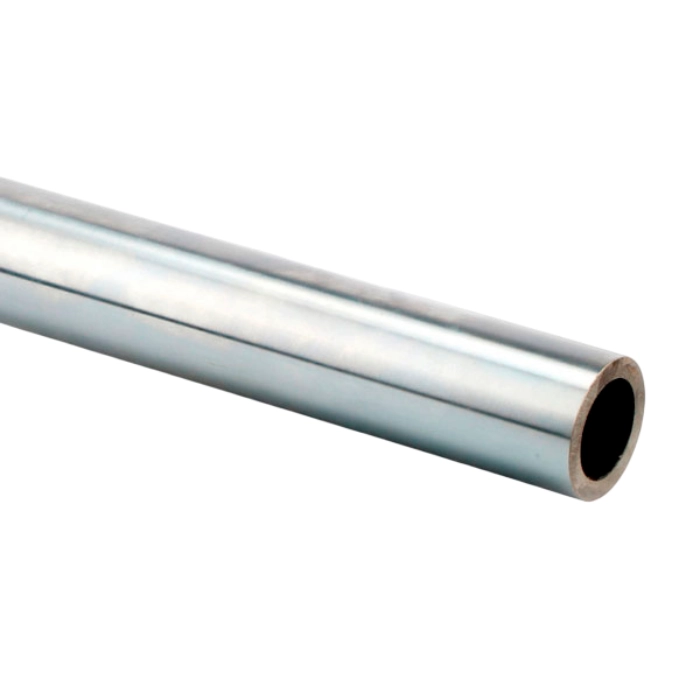

Вал WVH16 представляет собой прецизионную цилиндрическую деталь с наружным диаметром 16 мм и сквозным внутренним отверстием диаметром 7 мм. Основой изделия служит сталь GCr15. Наружная рабочая поверхность имеет хромированное покрытие и предназначена для взаимодействия с линейными подшипниками и втулками. Полая конструкция уменьшает массу детали по сравнению со сплошным валом аналогичного наружного диаметра.
- Цилиндрический корпус без встроенной опоры.
- Материал основы — сталь GCr15.
- Сквозное внутреннее отверстие диаметром 7 мм.
- Хромированная наружная рабочая поверхность.
- Прецизионная обработка наружного диаметра под линейные подшипники и втулки.
Стоит обратить внимание
Полая конструкция снижает массу вала, но при расчёте линейного узла необходимо учитывать длину пролёта, расстояние между опорами и радиальную нагрузку. Не допускаются удары по кромкам внутреннего отверстия и загрязнение рабочей поверхности.
Размерный ряд серии WVH
Ниже приведена таблица всех типоразмеров прецизионных полых валов серии WVH, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Размерный ряд включает шесть типоразмеров с наружным диаметром от 16 до 50 мм. Внутренний диаметр изменяется в зависимости от модели, поэтому при замене вала необходимо проверять наружную посадку и параметры осевого отверстия.
Технические параметры и условия эксплуатации

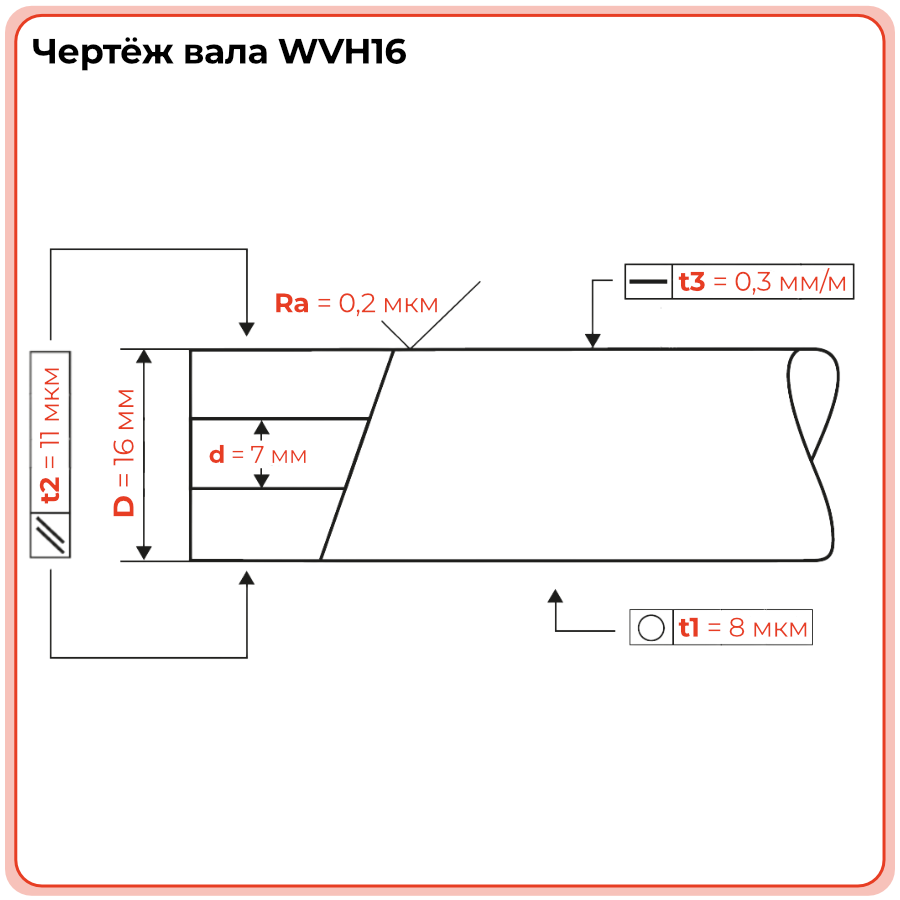

Вал WVH16 имеет наружный диаметр 16 мм и внутренний диаметр 7 мм. Поле допуска наружного диаметра соответствует h7 с предельным отклонением 0 / −18 мкм. Круглость рабочей поверхности составляет 8 мкм, точность указана как 0 / −18 мкм. Вал изготовлен из стали GCr15 и имеет хромированное покрытие. Глубина индукционной закалки составляет 1,1–1,5 мм, параллельность поверхности — 11 мкм, прямолинейность — 0,3 мм на 1000 мм.
- Серия: WVH.
- Тип: полый вал без опоры.
- Материал: сталь GCr15.
- Покрытие: хром.
- Наружный диаметр: 16 мм.
- Внутренний диаметр d: 7 мм.
- Класс точности: h7.
- Предельное отклонение наружного диаметра: 0 / −18 мкм.
- Круглость: 8 мкм.
- Глубина индукционной закалки: 1,1–1,5 мм.
- Параллельность поверхности: 11 мкм.
- Прямолинейность: 0,3 мм/1000 мм.
- Условия эксплуатации: чистая рабочая зона, правильное опирание, отсутствие перекосов и ударных нагрузок, совместимость с линейным подшипником и регулярный контроль состояния покрытия.
Стоит обратить внимание
Хромированное покрытие повышает устойчивость вала к коррозии и износу, но не исключает необходимость регулярного контроля. Внутреннее отверстие диаметром 7 мм необходимо учитывать при расчёте массы, жёсткости и возможной установки дополнительных элементов.
Применяемость
Вал WVH16 применяется в системах линейного перемещения, где необходимы точная цилиндрическая рабочая поверхность, сниженная масса и повышенная устойчивость к коррозии. Полое исполнение удобно для подвижных узлов, автоматизированного оборудования, подающих механизмов и компактных линейных осей. Сквозное отверстие диаметром 7 мм может использоваться для облегчения конструкции или размещения предусмотренных проектом элементов, но такая возможность должна быть проверена для конкретного узла.
- Линейные направляющие с открытыми и закрытыми линейными подшипниками.
- Автоматизированные станки, сборочные и упаковочные линии.
- Роботизированные механизмы и координатные устройства.
- Транспортировочные и подающие системы с подвижными каретками.
- Компактные механизмы, где важно снизить массу вала и сохранить точность перемещения.
Стоит обратить внимание
Для длинных пролётов, высоких радиальных нагрузок и горизонтального расположения требуется расчёт прогиба. При выборе также необходимо проверить, что линейный подшипник рассчитан на вал диаметром 16 мм и не контактирует с повреждёнными участками хромированного покрытия.
Аналоги
Полый вал WVH16 может сопоставляться с изделиями других производителей по номинальному типоразмеру 16. Приведённые обозначения предназначены для предварительного кросс-подбора и не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо проверить наружный и внутренний диаметр, длину, поле допуска, покрытие, конструкцию и способ опирания.
Точное соответствие необходимо подтверждать по технической документации производителя. Особое внимание следует уделить тому, что WVH16 является полым хромированным валом без опоры с внутренним отверстием диаметром 7 мм.
Стоит обратить внимание
Даже при совпадении наружного диаметра 16 мм аналог может отличаться внутренним отверстием, длиной, материалом, покрытием и допустимой нагрузкой. Перед установкой необходимо сверить все критические размеры и характеристики.
Часто задаваемые вопросы
Чем вал WVH16 отличается от вала WH16?
Серия WVH имеет полую конструкцию и хромированное покрытие рабочей поверхности. У модели WVH16 предусмотрено внутреннее отверстие диаметром 7 мм, которое уменьшает массу вала. Перед заменой необходимо проверить размеры, длину и условия работы узла.
Можно ли заменить WVH16 на вал другого производителя?
Замена возможна только после проверки наружного диаметра 16 мм, внутреннего отверстия 7 мм, длины, поля допуска h7, круглости, прямолинейности и способа опирания. Одного совпадения номинального диаметра недостаточно для подтверждения полной взаимозаменяемости.
Как монтировать полый вал WVH16?
Перед монтажом необходимо очистить вал и посадочные поверхности, проверить отсутствие повреждений хромированного покрытия, обеспечить соосность опор и линейного подшипника, после чего равномерно закрепить вал без перекосов. Не допускаются удары по рабочей поверхности и загрязнение внутреннего отверстия.
Можно ли использовать внутреннее отверстие WVH16 для прокладки кабеля или установки крепежа?
Внутреннее отверстие диаметром 7 мм допускает размещение предусмотренных проектом элементов, если это не ослабляет вал и не создаёт дополнительной нагрузки на рабочую поверхность. Возможность прокладки кабеля, установки крепежа или использования отверстия в качестве технологического канала необходимо проверять отдельно для конкретной конструкции.
Когда требуется замена вала?
Вал следует осмотреть при появлении люфта, неравномерного хода, повышенного шума, следов задиров, коррозии, отслоения хромированного покрытия или заметного износа рабочей поверхности. Одновременно необходимо проверить состояние линейного подшипника, опор и крепёжных элементов.
Какой срок эксплуатации можно ожидать от WVH16?
Фиксированный срок службы нельзя определить только по типоразмеру. Ресурс зависит от нагрузки, длины пролёта, скорости перемещения, количества циклов, качества монтажа, состояния сопрягаемых деталей и условий эксплуатации. При правильном подборе и обслуживании вал рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Хромированное покрытие повышает устойчивость вала к коррозии и износу, но не исключает необходимость регулярного контроля. Для сохранения ресурса следует поддерживать чистоту рабочей зоны, использовать совместимую смазку, контролировать плавность перемещения и не допускать перекосов линейного подшипника. Внутреннее отверстие диаметром 7 мм необходимо защищать от загрязнений и механических повреждений.
Техническая информация (.pdf)
Валы прецизионные полые серии WVH
537,4 кб
Общая информация
Серия
WVH
Тип вала
полый
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 18
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
16
Внутренний диаметр d, мм
7
Технические параметры
Глубина индукционной закалки SHD, мм
1,1 - 1,5
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
8
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.3
Точность, мкм
0/-18
