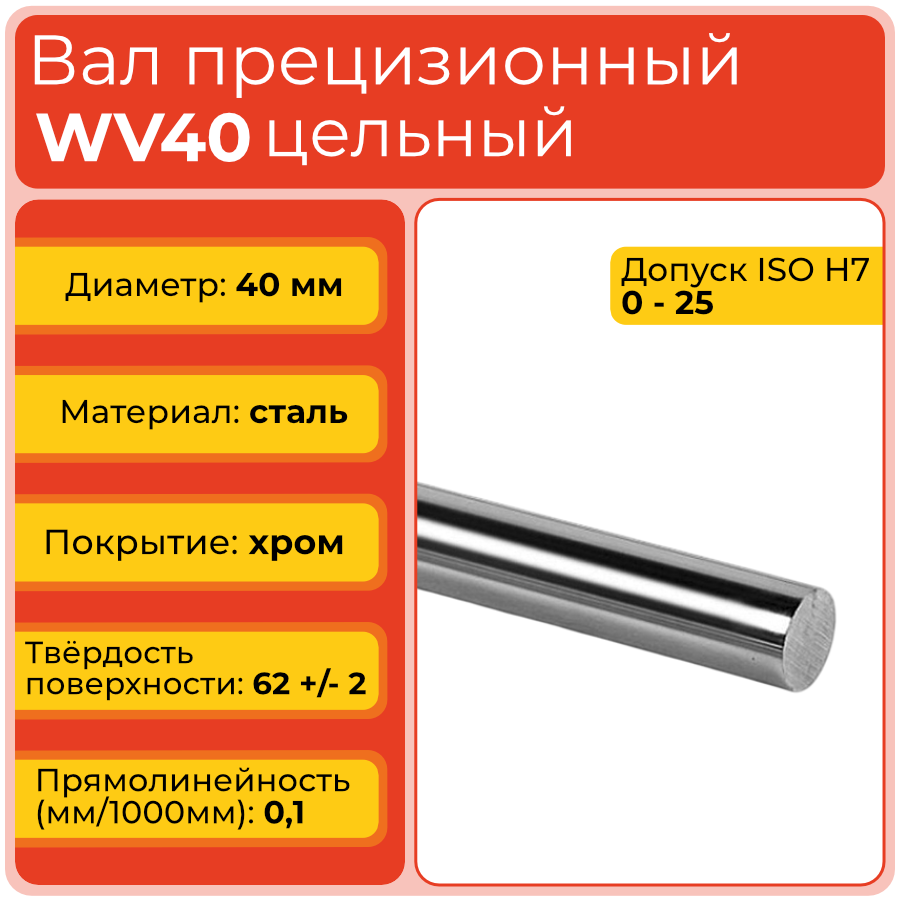

Артикул:
WV40TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
40
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH40
Аналог INA:
W40
Аналог FLI:
WV40
Аналог NBS:
SCB40
71 руб.
/см Есть в наличии: 696
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Вал прецизионный WV35 TECHNIX — цельный направляющий вал диаметром 35 мм для высоконагруженных систем линейного перемещения. Закалённая стальная основа, прецизионная шлифовка и хромовое покрытие обеспечивают устойчивую работу с линейными подшипниками и повышают стойкость рабочей поверхности к износу.
WV35 относится к усиленным типоразмерам серии валов без встроенной опоры. Модель предназначена для механизмов, в которых требуется жёсткая направляющая при значительной длине хода, массе подвижной части или радиальной нагрузке.
Стоит обратить внимание
Увеличенный диаметр снижает вероятность прогиба, однако не отменяет инженерный расчёт. Необходимо учитывать расстояние между опорами, длину пролёта и динамические нагрузки.
Расшифровка артикула
Обозначение WV35 состоит из буквенного кода серии и цифрового значения номинального диаметра. Оно используется для идентификации прецизионного цилиндрического вала и предварительного выбора подшипника, опоры и крепёжных элементов.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 35 — номинальный диаметр цилиндрического вала 35 мм.
Полное обозначение модели — WV35. Длина и конкретные условия применения определяются по техническим данным изделия и проекту линейного узла.
Стоит обратить внимание
Число 35 указывает номинальный диаметр, но не описывает длину вала, способ крепления или допустимую нагрузку системы.
Конструкция и устройство
WV35 выполнен из стали GCr15 в цельном цилиндрическом исполнении. Рабочая поверхность проходит индукционную закалку глубиной 1,8–1,9 мм, финишное шлифование и хромирование. Такое устройство формирует жёсткую основу для линейной направляющей и твёрдый наружный слой, устойчивый к износу при работе с подшипниками.
- Цельный цилиндрический стержень без встроенной опоры.
- Стальная основа GCr15.
- Индукционная закалка глубиной 1,8–1,9 мм.
- Прецизионная шлифовка с шероховатостью Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
Стоит обратить внимание
Для сохранения ресурса важно исключить перекосы подшипников, загрязнение рабочей зоны и повреждение хромированного покрытия при монтаже.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
В таблице сохранены актуальные данные серии WV, включая обновлённые значения для крупных типоразмеров.
Технические параметры и условия эксплуатации
WV35 имеет класс точности h7 и номинальный диаметр 35 мм. Диапазон фактического диаметра составляет 34,975–35,000 мм, допуск — 0/−25 мкм. Вал выполнен из стали GCr15; глубина индукционной закалки равна 1,8–1,9 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность составляет 16 мкм, круглость — 11 мкм, прямолинейность — 0,1 мм на 1000 мм. Твёрдость рабочей поверхности — 62 ± 2 HRC, толщина хромированного покрытия — 12 ± 5 мкм.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 35 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точное выравнивание опор, контроль прогиба, защита от загрязнений и ударов, регулярная проверка подшипника.
Стоит обратить внимание
Для длинных направляющих необходимо учитывать фактическую схему опирания. Перекос или неравномерная нагрузка могут привести к ускоренному износу даже при соблюдении характеристик вала.

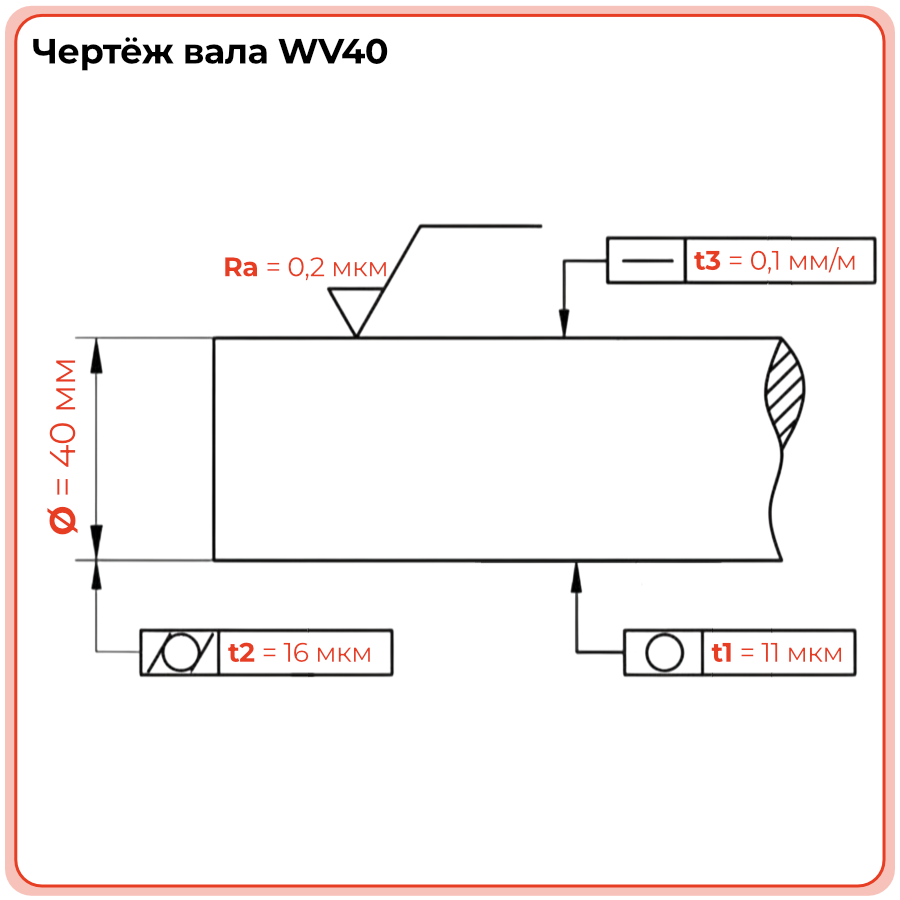

Чертёж вала WV35
Применяемость
WV35 используют в жёстких линейных системах, где требуется направляющая увеличенного диаметра для массивных подвижных частей и продолжительных рабочих циклов. Вал подходит для портальных станков, координатных механизмов, технологической оснастки, автоматизированных линий, роботизированных модулей и тяжёлых устройств подачи. Он устанавливается с линейными подшипниками или опорами на 35 мм. При разработке узла учитывают длину пролёта, расстояние между опорами, массу каретки, ускорения, вибрации и направление нагрузки.
- Портальные и координатные системы.
- Станки с ЧПУ и тяжёлая технологическая оснастка.
- Промышленные механизмы подачи и позиционирования.
- Автоматизированные и роботизированные модули.
- Испытательные стенды и оборудование общего машиностроения.
Стоит обратить внимание
Увеличенный диаметр позволяет повысить жёсткость, но эффективность системы зависит от основания и схемы опирания. Эти элементы должны быть рассчитаны на соответствующую нагрузку.
Аналоги
Для WV35 можно рассматривать изделия других производителей с номинальным диаметром 35 мм. Обозначения ниже предназначены для предварительного кросс-поиска и не подтверждают автоматическую взаимозаменяемость. Перед заменой необходимо сопоставить диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и допустимую нагрузку.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для тяжёлых узлов необходимо подтвердить не только диаметр аналога, но и его фактические параметры поверхности, допуск и совместимость с подшипником.
Часто задаваемые вопросы
Как установить вал WV35?
Перед монтажом очищают вал, опоры и подшипники, проверяют соосность и жёсткость основания. Направляющую устанавливают без перекоса, равномерно фиксируют и защищают хромированную поверхность от ударов. После сборки проверяют плавность перемещения по всей длине.
Можно ли заменить WV35 валом другого производителя?
Да, при подтверждённом совпадении диаметра, допуска, длины, прямолинейности, твёрдости, покрытия и совместимости с линейным подшипником. Для нагруженных систем дополнительно проверяют прогиб и допустимую нагрузку.
Чем WV35 отличается от WV30 и WV40?
WV35 имеет номинальный диаметр 35 мм, WV30 — 30 мм, а WV40 — 40 мм. Различия влияют на жёсткость, прогиб, массу узла, выбор подшипников и монтажные размеры. Типоразмеры нельзя считать взаимозаменяемыми без проверки конструкции.
Какой срок службы у WV35?
Срок службы зависит от нагрузки, длины пролёта, скорости, частоты циклов, загрязнения, смазки и состояния линейного подшипника. При корректной установке и обслуживании вал рассчитан на длительную работу, однако точный ресурс без данных о режиме эксплуатации определить нельзя.
Когда требуется замена WV35?
Замену выполняют при появлении задиров, глубоких царапин, повреждении или отслаивании хромового покрытия, заметном износе, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипники, опоры и геометрию направляющего механизма.
Стоит обратить внимание
При эксплуатации крупного типоразмера важно контролировать состояние вала, подшипников, опор и монтажного основания как единой системы.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
39,975 - 40,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 25
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
40
Технические параметры
Глубина индукционной закалки SHD, мм
1,9 - 2,0
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
16
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
11
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-25
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
