Артикул:
WV15TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
15
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH15
Аналог INA:
W15
Аналог FLI:
WV15
Аналог NBS:
SCB15
19 руб.
/см Есть в наличии: 1389
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

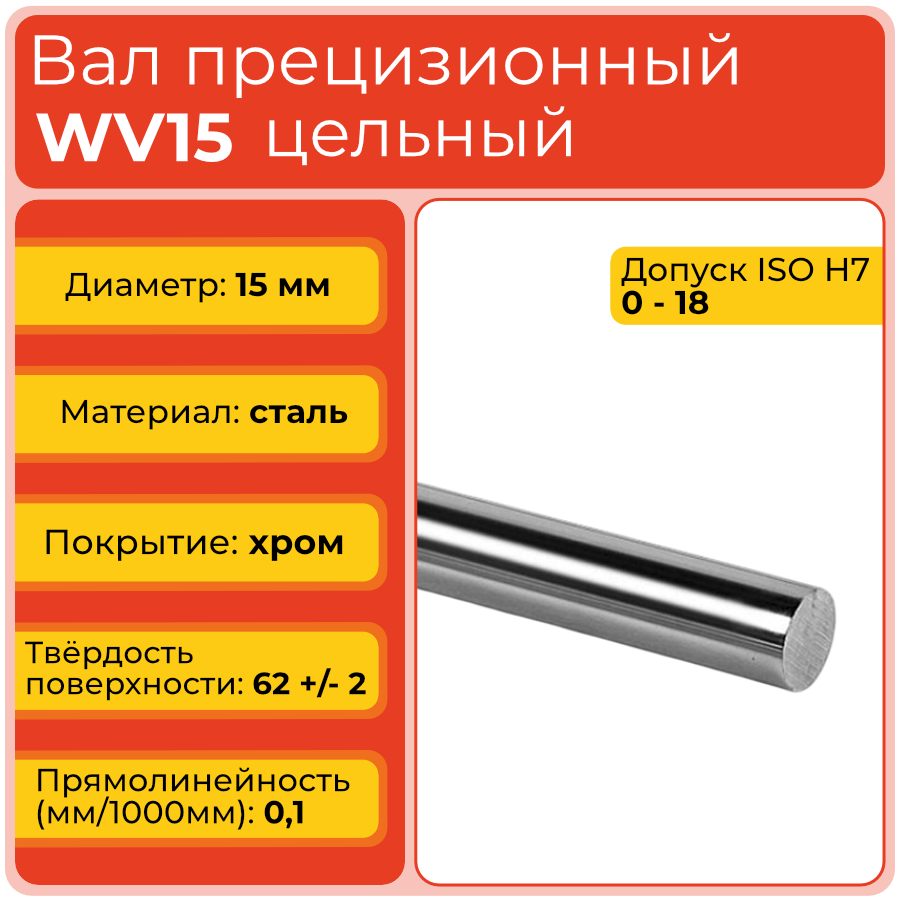

Вал прецизионный WV15 TECHNIX — цельный цилиндрический вал диаметром 15 мм для линейных подшипников, опор и направляющих узлов. Закалённая стальная основа, точная обработка и хромированная рабочая поверхность обеспечивают надёжное перемещение подвижных элементов в промышленной автоматике и станочном оборудовании.
WV15 относится к серии прецизионных линейных валов без опоры. Типоразмер подходит для конструкций, в которых требуется более жёсткая направляющая, чем WV12, но нет необходимости переходить на существенно более крупный вал.
Стоит обратить внимание
В исходной таблице для WV15 указаны диаметр, допуск, материал, покрытие и твёрдость, но отсутствует отдельное значение точности в мкм. Этот показатель не следует подменять другими характеристиками.
Расшифровка артикула
Маркировка WV15 позволяет определить серию направляющего вала и его номинальный диаметр. Эти данные используют при предварительном подборе линейного подшипника, опор и деталей крепления.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 15 — номинальный диаметр цилиндрического вала 15 мм.
Полное обозначение модели — WV15. Для выбора конкретного изделия дополнительно проверяют длину, допуск, характеристики поверхности и требования к линейному узлу.
Стоит обратить внимание
Номинальный диаметр определяет совместимость с подшипником, но не описывает весь рабочий режим. Для замены необходимо сопоставить полный набор характеристик.
Конструкция и устройство
WV15 выполнен из стали GCr15 в цельном цилиндрическом исполнении. Наружная поверхность подвергнута закалке, прецизионному шлифованию и хромированию. Такая конструкция сочетает жёсткую металлическую основу с твёрдым рабочим слоем, который контактирует с линейным подшипником и воспринимает повторяющиеся перемещения.
- Сплошная стальная основа из стали GCr15.
- Закалённая рабочая зона с твёрдостью 62 ± 2 HRC.
- Прецизионно обработанная цилиндрическая поверхность.
- Хромированное покрытие толщиной 12 ± 5 мкм.
- Исполнение без встроенной опоры для самостоятельного проектирования направляющего механизма.
Стоит обратить внимание
При установке важно исключить перекос подшипника и повреждение покрытия. Даже небольшие задиры на рабочей поверхности могут ухудшить плавность хода.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
В таблице сохранены обновлённые значения размерного ряда. Для WV15 параметр «Точность, мкм» в исходном файле не указан.
Технические параметры и условия эксплуатации
WV15 имеет диаметр 15 мм и класс точности h7. Диапазон фактического диаметра составляет 14,982–15,000 мм, допуск — 0/−18 мкм. Вал изготовлен из стали GCr15, его рабочая поверхность покрыта хромом толщиной 12 ± 5 мкм и имеет твёрдость 62 ± 2 HRC. В исходных характеристиках не указаны глубина индукционной закалки, шероховатость, параллельность, круглость, прямолинейность и отдельное значение точности в микрометрах; эти данные необходимо уточнить до применения в ответственном прецизионном узле.
- Тип: цельный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 15 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точный монтаж, защита от загрязнений и ударов, контроль соосности и регулярная проверка состояния подшипника.
Стоит обратить внимание
Недостающие параметры нельзя автоматически переносить с WV14 или WV16. Их следует запросить отдельно, если от них зависит расчёт ресурса или точности узла.
Применяемость
WV15 используют в системах линейного перемещения среднего формата, где необходима направляющая с диаметром 15 мм и повышенной устойчивостью по сравнению с меньшими типоразмерами. Вал подходит для механизмов подачи, станочных приспособлений, автоматизированных сборочных линий, позиционирующих устройств и измерительного оборудования. В составе узла он работает совместно с линейными подшипниками или корпусными опорами соответствующего диаметра. При проектировании необходимо учитывать длину пролёта, расстояние между опорами, массу перемещаемого элемента, скорость и наличие радиальных либо ударных нагрузок.
- Линейные оси станков и механизмы подачи.
- Автоматизированные сборочные и упаковочные линии.
- Технологические и станочные приспособления.
- Измерительные и испытательные установки.
- Позиционирующие механизмы с повторяющимися рабочими циклами.
Стоит обратить внимание
Диаметр 15 мм не заменяет расчёт жёсткости всей системы. Для длинных валов и одностороннего опирания особенно важно проверить прогиб и устойчивость направляющей.
Аналоги
Для WV15 можно рассматривать следующие изделия с номинальным диаметром 15 мм. Таблица предназначена для предварительного кросс-поиска; перед заменой необходимо проверить фактический диаметр, допуск, длину, покрытие, твёрдость, прямолинейность и совместимость с линейным подшипником.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для WV15 следует отдельно подтвердить отсутствующие параметры обработки и точности, если аналог выбирается для прецизионного оборудования.
Часто задаваемые вопросы
Как установить вал WV15?
Перед монтажом очищают вал, подшипник и опорные поверхности. Направляющую устанавливают без перекоса, проверяют соосность опор и равномерно фиксируют элементы крепления. После сборки контролируют плавность перемещения по всей рабочей длине.
Можно ли заменить WV15 валом другого производителя?
Да, при подтверждённом совпадении диаметра, допуска, длины, прямолинейности, покрытия, твёрдости и совместимости с подшипником. Для WV15 дополнительно запрашивают характеристики, которые отсутствуют в исходной таблице.
Чем WV15 отличается от WV14 и WV16?
WV15 имеет номинальный диаметр 15 мм, а WV14 и WV16 — 14 и 16 мм соответственно. Это влияет на выбор линейного подшипника, посадку и жёсткость направляющей. Типоразмеры не являются взаимозаменяемыми без проверки конструкции.
Какой срок службы у WV15?
Ресурс зависит от нагрузки, длины пролёта, скорости, частоты циклов, чистоты рабочей зоны, смазки и состояния подшипника. При правильном монтаже вал рассчитан на длительную эксплуатацию, но точный срок службы без данных о режиме работы определить нельзя.
Когда требуется замена WV15?
Замену выполняют при появлении задиров, глубоких царапин, отслаивании или повреждении хромового покрытия, заметном износе, увеличении люфта, шуме и рывках при перемещении. Одновременно проверяют подшипник, опоры и соосность узла.
Стоит обратить внимание
Периодический осмотр направляющей и сопряжённых деталей позволяет своевременно выявить износ и сохранить точность линейного перемещения.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
14,982 - 15,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 18
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
15
Технические параметры
Глубина индукционной закалки SHD, мм
1,0 - 1,5
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
7
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
4
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.1
Точность, мкм
0/-18
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
