Артикул:
WV10TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
10
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH10
Аналог INA:
W10
Аналог FLI:
WV10
Аналог NBS:
SCB10
10 руб.
/см Есть в наличии: 883
Ожидается:
30.09.2026 10000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

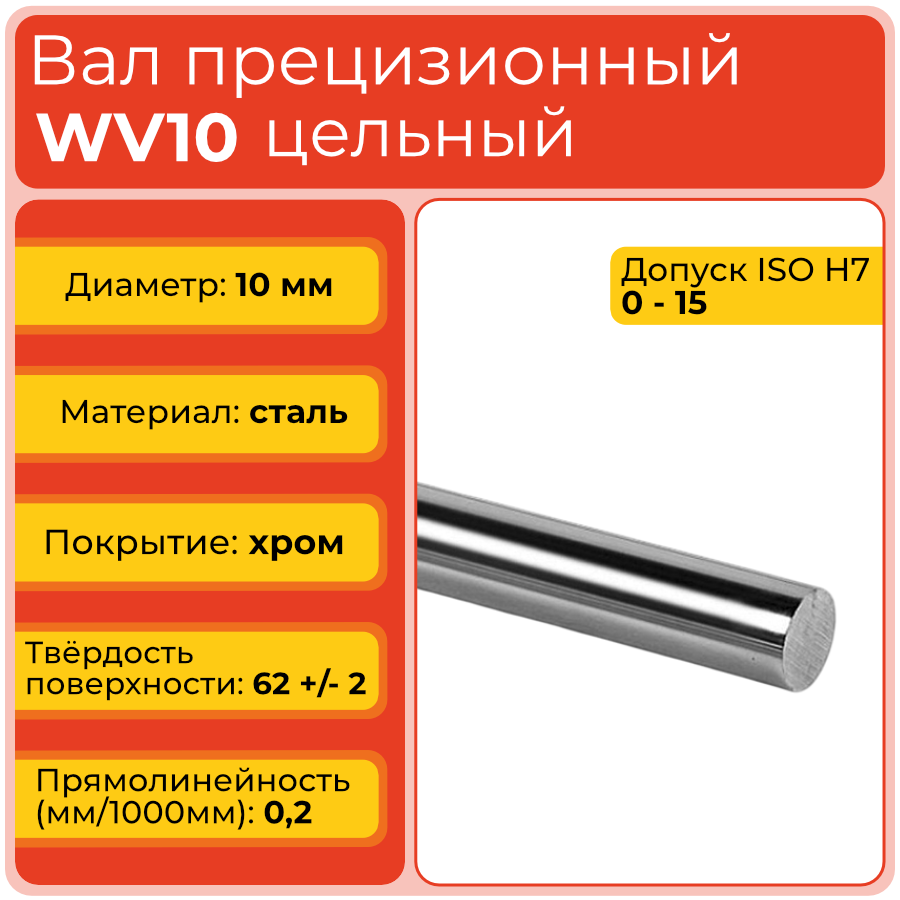

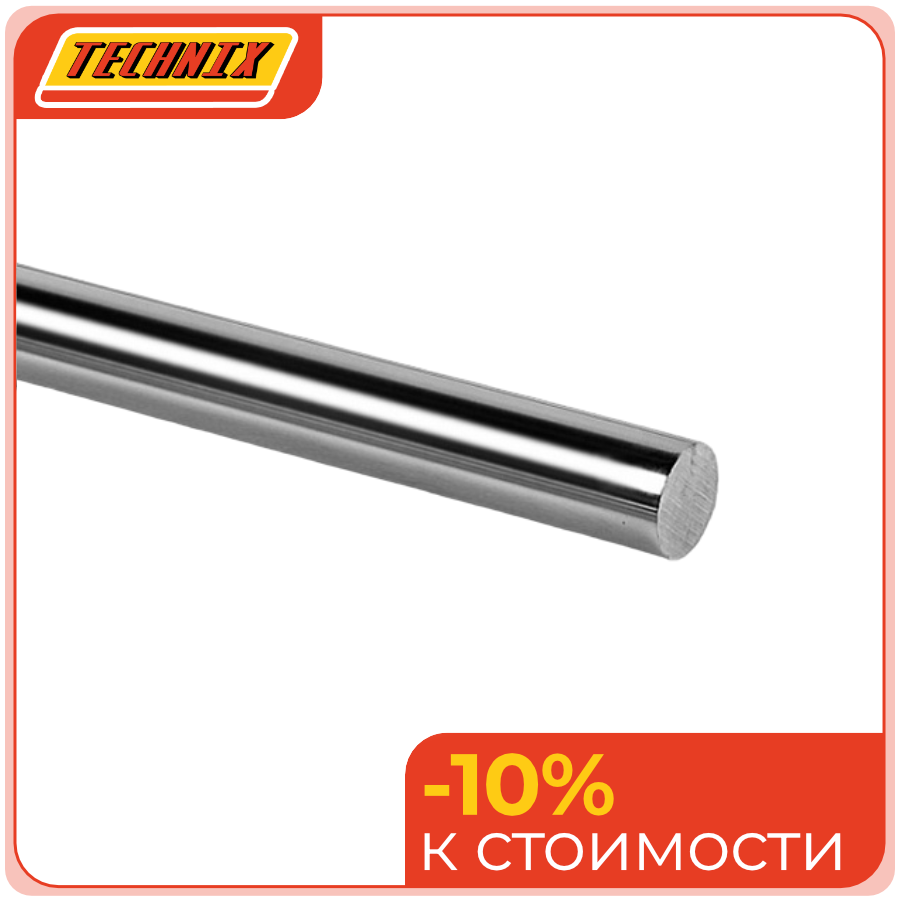

Вал прецизионный WV10 TECHNIX — цельный цилиндрический вал диаметром 10 мм для линейных подшипников, опор и направляющих механизмов. Закалённая стальная основа, шлифованная поверхность и хромовое покрытие обеспечивают стабильное перемещение, износостойкость и точную геометрию узла.
WV10 относится к серии прецизионных линейных валов без опоры. Модель устанавливается в корпусных опорах или непосредственно в конструкции оборудования и используется как направляющая для плавного возвратно-поступательного движения.
Стоит обратить внимание
Диаметр 10 мм делает WV10 компактным решением для механизмов с ограниченным монтажным пространством. Перед установкой необходимо сопоставить диаметр вала с внутренним диаметром линейного подшипника и проверить длину направляющей по чертежу.
Расшифровка артикула
Обозначение WV10 указывает на серию линейных валов и их номинальный диаметр. Такая маркировка помогает определить тип изделия и подобрать совместимые опоры, подшипники и элементы крепления.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 10 — номинальный диаметр цилиндрического вала 10 мм.
Полное обозначение модели — WV10. При подборе необходимо учитывать диаметр, допуск ISO-h7, класс точности, твёрдость поверхности и параметры сопряжённого линейного подшипника.
Стоит обратить внимание
Одного совпадения номинального диаметра недостаточно: для ответственного узла дополнительно проверяют длину, монтажную схему, нагрузку, скорость перемещения и условия эксплуатации.
Конструкция и устройство
WV10 представляет собой цельный цилиндрический вал из стали GCr15. Рабочая поверхность проходит индукционную закалку, прецизионную шлифовку и хромирование. Такое исполнение формирует твёрдый наружный слой, точную цилиндрическую геометрию и поверхность, пригодную для работы с линейными подшипниками и опорами.
- Цельный стальной сердечник из стали GCr15.
- Индукционно закалённая рабочая поверхность с глубиной закалки 0,7–1,0 мм.
- Прецизионная шлифовка с шероховатостью поверхности Ra 0,25 мкм.
- Хромированное покрытие толщиной 12 ± 5 мкм.
- Сплошное исполнение без встроенной опоры для свободного проектирования направляющего узла.
Стоит обратить внимание
Итоговая точность зависит не только от вала, но и от качества базовых поверхностей, соосности опор и правильности установки сопряжённых деталей.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Параметры, отсутствующие в исходных данных, обозначены как «не указано» и требуют уточнения по технической документации.
Технические параметры и условия эксплуатации
WV10 имеет номинальный диаметр 10 мм и класс точности h7. Диапазон фактического диаметра составляет 9,985–10,000 мм, что соответствует допуску 0/−15 мкм. Вал изготовлен из стали GCr15; рабочая поверхность закалена на глубину 0,7–1,0 мм, отшлифована до шероховатости Ra 0,25 мкм и покрыта хромом толщиной 12 ± 5 мкм. Круглость составляет 6 мкм, параллельность — 9 мкм, прямолинейность — 0,2 мм на 1000 мм.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Покрытие: хром, 12 ± 5 мкм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: точная установка без перекосов, защита от абразивных загрязнений, совместимость с подшипником и регулярный контроль поверхности.
Стоит обратить внимание
Для сохранения ресурса нельзя допускать ударов по хромированной поверхности и работы с загрязнённым или неподходящим подшипником. При монтаже вал следует защищать от задиров и локальных повреждений покрытия.
Чертёж вала WV10
Применяемость
WV10 используется в компактных системах линейного перемещения, где направляющая работает совместно с шариковым линейным подшипником, корпусной опорой или другим элементом качения. Диаметр 10 мм позволяет проектировать лёгкие механизмы с ограниченным пространством установки, а закалённая хромированная поверхность подходит для повторяющихся циклов перемещения при соблюдении требований к монтажу и чистоте. Вал применяют в автоматизированном оборудовании, небольших станках и приспособлениях, измерительных и лабораторных установках, а также в механизмах подачи и позиционирования.
- Компактные линейные оси и механизмы подачи.
- Небольшие станки с ЧПУ и технологические приспособления.
- Упаковочное, дозирующее и сортировочное оборудование.
- Лабораторные, измерительные и испытательные установки.
- Автоматизированные механизмы позиционирования и лёгкие робототехнические узлы.
Стоит обратить внимание
WV10 выбирают, когда важны компактность и точность, а нагрузка и длина пролёта соответствуют возможностям вала. При увеличении пролёта необходимо отдельно проверить прогиб и при необходимости выбрать больший диаметр.
Аналоги
Для WV10 можно рассматривать изделия других производителей с номинальным диаметром 10 мм. Позиции ниже предназначены для предварительного кросс-поиска; перед заменой необходимо сверить геометрию, допуск, покрытие, твёрдость, длину и характеристики сопряжённого подшипника.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Даже при одинаковом диаметре изделия могут отличаться длиной, допуском и параметрами поверхности. Замену следует выполнять только после проверки всей размерной цепочки линейного узла.
Часто задаваемые вопросы
Как установить вал WV10?
Вал устанавливают на ровные и соосные опоры, предварительно очищают посадочные поверхности и исключают перекосы. При монтаже нельзя наносить удары по хромированной поверхности. После установки проверяют плавность хода линейного подшипника по всей рабочей зоне.
Можно ли заменить WV10 валом другого производителя?
Замену выполняют только после проверки диаметра, допуска, длины, твёрдости, покрытия, прямолинейности и совместимости с линейным подшипником. Одного совпадения номинального диаметра недостаточно.
Чем WV10 отличается от WV12 и WV16?
Основное отличие заключается в номинальном диаметре. WV10 является более компактным типоразмером, а WV12 и WV16 имеют большее сечение и потенциально более высокую устойчивость к прогибу. Переход между типоразмерами требует проверки опор, подшипников и монтажных размеров.
Какой срок службы у вала WV10?
Срок службы зависит от нагрузки, длины пролёта, скорости, загрязнения, качества смазки и состояния линейного подшипника. При правильном монтаже и регулярном обслуживании вал рассчитан на длительную работу в составе промышленного оборудования.
Когда требуется замена вала WV10?
Вал заменяют при появлении задиров, глубоких царапин, отслаивании или повреждении хромового покрытия, заметном износе, увеличении люфта и ухудшении плавности перемещения. Одновременно необходимо проверить состояние линейного подшипника и опор.
Стоит обратить внимание
Своевременная очистка, контроль смазки и проверка сопряжённых деталей помогают сохранить точность линейного перемещения и избежать преждевременной замены направляющего вала.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
9,985 - 10,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 15
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
10
Технические параметры
Глубина индукционной закалки SHD, мм
0,7 - 1,0
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
9
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
6
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-15
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
