Артикул:
WV14TECHNIX
Характеристики
Серия
—
WV
Диаметр вала, мм
—
14
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h7
Все характеристики
Аналоги
Аналог SKF:
LJMH14
Аналог INA:
W14
Аналог FLI:
WV14
Аналог NBS:
SCB14
24 руб.
/см Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

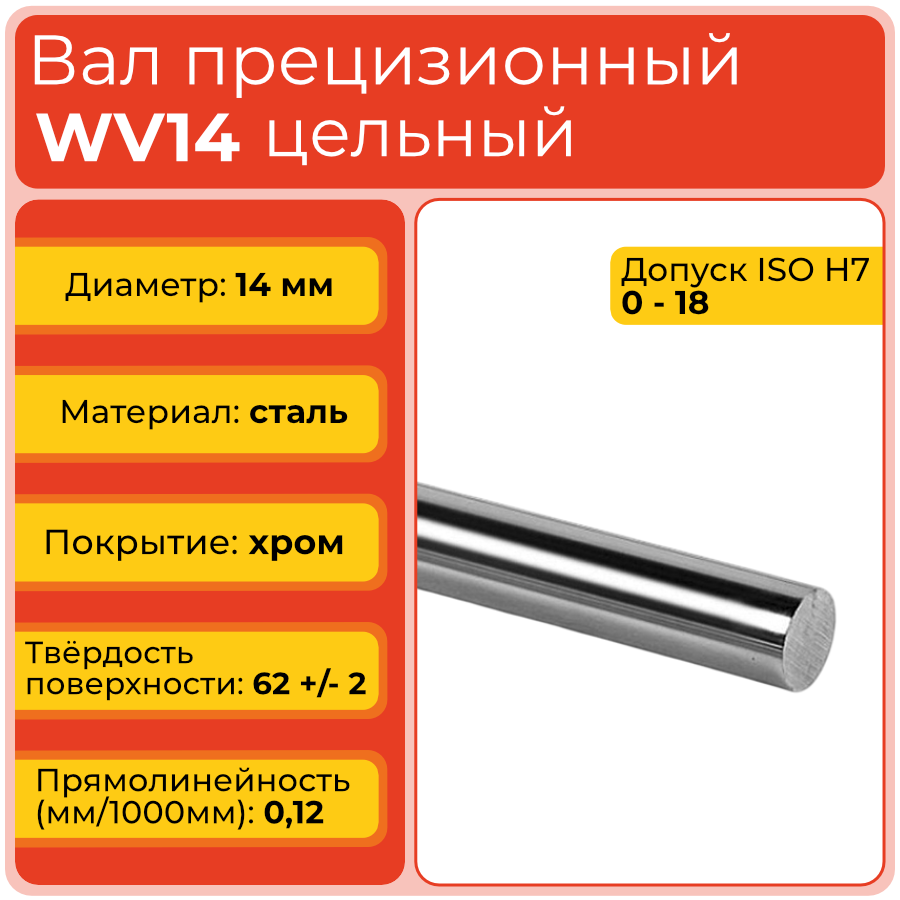

Вал прецизионный WV14 TECHNIX — цельный цилиндрический вал диаметром 14 мм с закалённой, шлифованной и хромированной рабочей поверхностью. Изделие предназначено для линейных подшипников и опор в механизмах, где важны точность движения, жёсткость направляющей и устойчивость к износу.
WV14 относится к серии прецизионных валов без опоры и используется как основа линейной оси, механизма подачи или позиционирующего узла. Сплошное исполнение позволяет адаптировать расположение опор и креплений под конкретную конструкцию оборудования.
Стоит обратить внимание
Диаметр 14 мм обеспечивает заметно больший запас жёсткости по сравнению с компактными типоразмерами, но выбор направляющей всё равно должен учитывать длину пролёта, массу подвижной части и величину радиальной нагрузки.
Расшифровка артикула
Обозначение WV14 объединяет код серии и номинальный диаметр изделия. Такая маркировка используется для выбора направляющего вала и первичного сопоставления с линейными подшипниками, корпусными опорами и монтажными элементами.
- WV — серия прецизионных линейных валов, обычно изготовленных с закалкой и хромированным покрытием рабочей поверхности.
- 14 — номинальный диаметр цилиндрического вала 14 мм.
Полное обозначение модели — WV14. Длину, посадочные условия и фактические параметры обработки необходимо уточнять по карточке изделия и техническому чертежу.
Стоит обратить внимание
Цифра 14 обозначает диаметр, а не длину вала. При проектировании линейной оси эти размеры рассматривают отдельно.
Конструкция и устройство
WV14 изготовлен из стали GCr15 в виде цельного цилиндрического стержня. Рабочая поверхность проходит индукционную закалку с глубиной слоя 0,9–1,3 мм, прецизионное шлифование и хромирование. Технологическая последовательность обеспечивает сочетание жёсткой основы, точной формы и устойчивой к износу поверхности для работы в линейных опорах.
- Цельный корпус без встроенной опоры.
- Материал основы — сталь GCr15.
- Индукционно закалённая поверхность с глубиной 0,9–1,3 мм.
- Шлифовка с шероховатостью Ra 0,25 мкм.
- Хромовое покрытие рабочей поверхности толщиной 12 ± 5 мкм.
Стоит обратить внимание
Несмотря на высокую твёрдость рабочей зоны, поверхность необходимо защищать от ударов, абразивной пыли и контакта с загрязнённым подшипником.
Размерный ряд серии WV
Ниже приведена таблица всех типоразмеров прецизионных линейных валов серии WV, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
Обновлённые значения для WV13 и WV60 отражены в таблице размерного ряда. Для WV15 по-прежнему отсутствует значение точности в исходных данных.
Технические параметры и условия эксплуатации
WV14 имеет номинальный диаметр 14 мм и класс точности h7. Допуск на диаметр составляет 13,982–14,000 мм, или 0/−18 мкм. Основой служит сталь GCr15; глубина индукционной закалки находится в диапазоне 0,9–1,3 мм, шероховатость поверхности — Ra 0,25 мкм. Параллельность поверхности составляет 11 мкм, круглость — 8 мкм, прямолинейность — 0,12 мм на 1000 мм. Рабочая поверхность имеет хромовое покрытие толщиной 12 ± 5 мкм и твёрдость 62 ± 2 HRC.
- Тип: цельный прецизионный линейный вал без опоры.
- Материал: сталь GCr15.
- Диаметр: 14 мм.
- Покрытие: хром, 12 ± 5 мкм.
- Условия эксплуатации: точный монтаж, соосность опор, чистая рабочая зона, отсутствие ударных воздействий и контроль состояния линейного подшипника.
Стоит обратить внимание
Хромированный слой защищает рабочую поверхность, но не исключает повреждений при неправильной установке. Не допускайте задиров и попадания абразивных частиц между валом и подшипником.
Чертёж вала WV14
Применяемость
WV14 применяют в направляющих узлах среднего формата, где необходимо выдерживать повторяющиеся перемещения и одновременно сохранить умеренные габариты конструкции. Вал подходит для осей подачи, позиционирующих устройств, станочных приспособлений, автоматизированных сборочных линий и измерительных механизмов. В паре с подходящими линейными подшипниками он обеспечивает направленное движение подвижной части, однако фактическая грузоподъёмность определяется всей системой: количеством опор, расстоянием между ними, длиной пролёта, скоростью и характером нагрузки.
- Линейные механизмы подачи и позиционирования.
- Станки с ЧПУ и технологические приспособления.
- Автоматизированные сборочные и упаковочные линии.
- Измерительное и испытательное оборудование.
- Промышленные механизмы с регулярными возвратно-поступательными циклами.
Стоит обратить внимание
Перед выбором WV14 необходимо убедиться, что используемые линейные подшипники рассчитаны на диаметр 14 мм, а жёсткость и схема опирания соответствуют рабочей нагрузке.
Аналоги
Для WV14 можно использовать следующие обозначения как ориентиры для предварительного подбора изделий с диаметром 14 мм. Совпадение типоразмера не подтверждает полную взаимозаменяемость: перед установкой проверяют длину, допуск, покрытие, твёрдость, прямолинейность и совместимость с подшипником.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналог необходимо учитывать не только диаметр, но и фактический допуск. Разница в несколько микрометров может повлиять на посадку и плавность движения подшипника.
Часто задаваемые вопросы
Как установить вал WV14?
Перед установкой очищают вал, опоры и посадочные поверхности, затем проверяют соосность и отсутствие перекосов. Крепление выполняют равномерно, не допуская ударов по хромированной поверхности. После сборки контролируют плавность движения подшипника по всей длине.
Можно ли заменить WV14 валом другого производителя?
Да, но перед заменой нужно сопоставить диаметр, фактический допуск, длину, прямолинейность, твёрдость, покрытие и совместимость с линейным подшипником. Одного совпадения номинального размера недостаточно.
Чем WV14 отличается от WV12 и WV16?
WV14 имеет диаметр 14 мм, поэтому занимает промежуточное положение между WV12 и WV16. Различие влияет на жёсткость, выбор подшипника и монтажные условия. Эти типоразмеры нельзя заменять друг другом без проверки конструкции.
Какой срок службы у WV14?
Ресурс зависит от нагрузки, скорости, длины пролёта, частоты циклов, загрязнения, смазки и состояния линейного подшипника. При правильном монтаже и соблюдении условий эксплуатации вал рассчитан на длительную работу в составе промышленного оборудования.
Когда требуется замена WV14?
Замену планируют при появлении задиров, глубоких царапин, повреждении или отслаивании хромового покрытия, заметном износе, увеличении люфта, шуме и рывках при движении. Одновременно проверяют подшипник, опоры и соосность направляющего узла.
Стоит обратить внимание
Регулярная очистка рабочей поверхности и контроль состояния сопряжённых деталей помогают сохранить точность линейного перемещения и своевременно выявить износ.
Техническая информация (.pdf)
Валы прецизионные серии WV
660,1 кб
Общая информация
Серия
WV
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h7
Допуск на диаметр (ISO-h7), мм
?
Предельное отклонение диаметра вала в миллиметрах для поля допуска h7 (верхнее отклонение 0, нижнее = −IT7).
13,982 - 14,000
Допуск ISO H7, мкм
?
Числовое значение допуска IT7 для данного номинального диаметра в микрометрах, используемое при расчёте посадок с отверстиями H7.
0 - 18
Материал
сталь GCr15
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
14
Технические параметры
Глубина индукционной закалки SHD, мм
0,9 - 1,3
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
11
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
8
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.12
Точность, мкм
0/-18
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
Толщина хрома, микрометр
12 +/-5
