Артикул:
SUPL-7517
Характеристики
Внутренний диаметр подшипника (d)
—
17
Ширина корпуса/фланца (B1), мм
—
34
Расстояние между центрами отверстий (J), мм
—
76
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

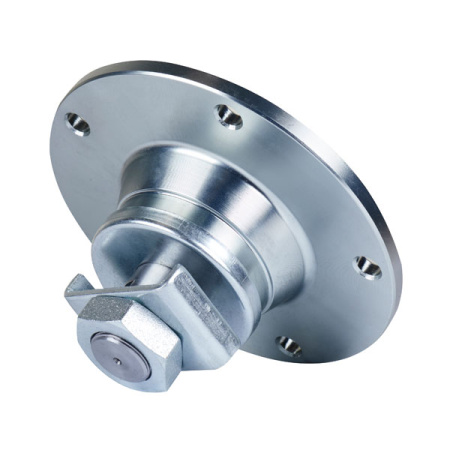

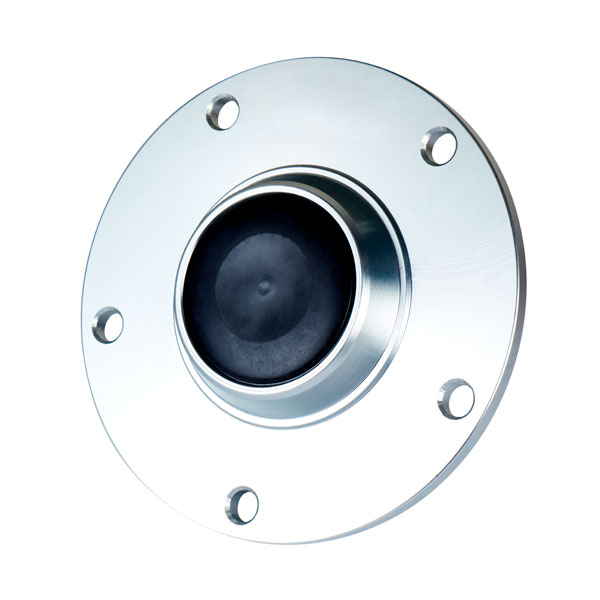

Ступица сошника SUPL-7517 AGRO RIDER рассчитана на посадочный диаметр подшипника 17 мм и применяется в соответствующих опорных узлах посевной техники. Наружный диаметр подшипника составляет 92 мм, ширина корпуса или фланца B1 - 34 мм. Между центрами крепежных отверстий предусмотрено расстояние 76 мм. Эти размеры определяют совместимость ступицы с конкретным сошниковым узлом и должны проверяться в комплексе при подборе замены.
Особенности конструкции
SUPL-7517 отличается посадкой 17 мм при наружном диаметре 92 мм. Ширина корпуса 34 мм обеспечивает необходимый монтажный габарит, а кромка корпуса или фланца B2 имеет ширину 5 мм. Такая геометрия позволяет установить ступицу в предусмотренное конструкцией место при условии совпадения размеров сопряженных элементов и положения крепежа.
Расстояние J между центрами отверстий составляет 76 мм, размер крепежного отверстия - 6.7H12. Динамическая грузоподъемность C равна 19,6, статическая C0 - 12,5. Эти параметры необходимо учитывать вместе с посадочными размерами при восстановлении штатного сошникового узла, особенно если ступица подбирается не только по артикулу, но и по фактической геометрии установленной детали.
Расшифровка наименования
- SUPL - серия ступиц для сельскохозяйственных узлов;
- 7517 - обозначение конкретного типоразмера;
- 17 - внутренний диаметр подшипника составляет 17 мм;
- AGRO RIDER - линейка сельскохозяйственных комплектующих.
Область применения
SUPL-7517 предназначена для сошниковых механизмов с посадкой 17 мм и монтажной базой 76 мм. При замене необходимо проверить наружный размер 92 мм, ширину корпуса 34 мм и диаметр крепежных отверстий, чтобы ступица устанавливалась в штатное место без изменения сопряженных элементов.
Ступицу используют:
- в сошниковых узлах посевного оборудования;
- в опорах с посадочным диаметром подшипника 17 мм;
- в конструкциях с расстоянием между точками крепления 76 мм;
- в монтажных местах с отверстиями размером 6.7H12;
- при ремонте узлов, рассчитанных на наружный диаметр подшипника 92 мм.
Технические параметры
Внутренний диаметр подшипника (d)
17
Ширина корпуса/фланца (B1), мм
34
Расстояние между центрами отверстий (J), мм
76
Ширина кромки корпуса/фланца (B2), мм
5
Динамическая грузоподъемность (C)
19,6
Статическая грузоподъемность (C0)
12,5
Наружный диаметр подшипника (D), мм
92
Размер отверстия на фланце (H/T)
6.7H12
