Артикул:
SUPL-7516
Характеристики
Ширина B, мм
—
24,2
Аналоги
—
ADH-7545B, ADH-7546B, ADH7545B/7546B
Внутренний диаметр подшипника (d)
—
16
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

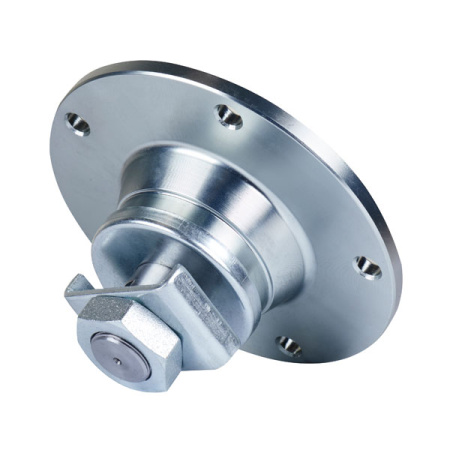

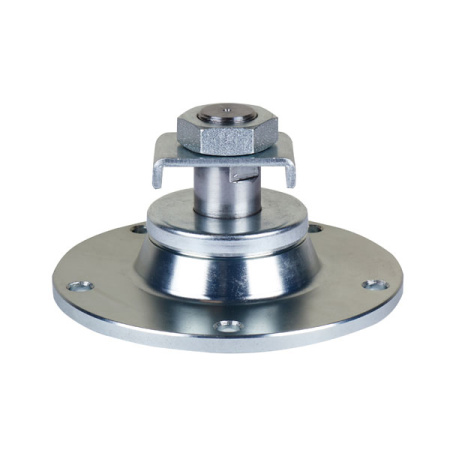

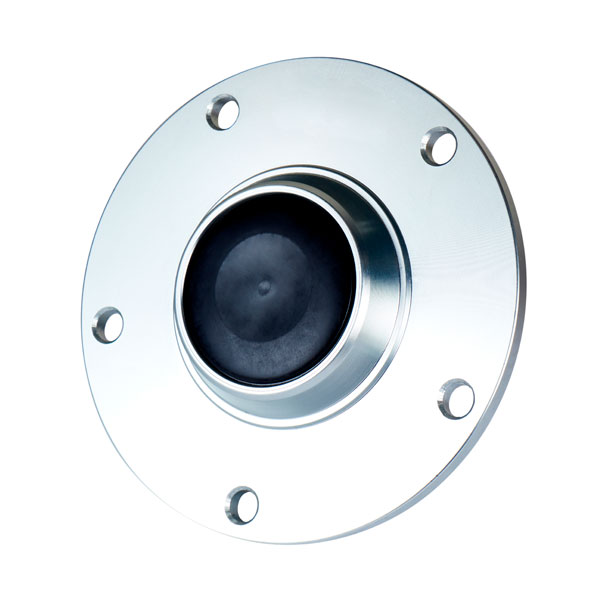

Ступица сошника SUPL-7516 AGRO RIDER предназначена для опорного узла посевной техники с внутренним диаметром подшипника 16 мм. Наружный диаметр составляет 92 мм, ширина B - 24,2 мм, а ширина корпуса или фланца B1 - 34 мм. Расстояние между центрами крепежных отверстий равно 76 мм. Такая совокупность размеров позволяет точно подобрать ступицу при ремонте сошника без изменения штатного положения опорной части.
Особенности конструкции
SUPL-7516 имеет компактную монтажную геометрию с шириной рабочей части 24,2 мм и корпусом шириной 34 мм. Кромка корпуса или фланца B2 составляет 5 мм. Наружный размер подшипника 92 мм необходимо учитывать вместе с внутренним диаметром 16 мм, поскольку взаимозаменяемость ступицы определяется всей системой сопряжений, а не только размером посадочного отверстия.
Крепежные отверстия расположены на расстоянии 76 мм между центрами, их размер - 6.6H12. Динамическая грузоподъемность C составляет 19,6, статическая C0 - 12,5. При подборе для ремонта необходимо одновременно сопоставить эти параметры с геометрией штатного узла. В качестве аналогов подходят ADH-7545B, ADH-7546B и объединенное обозначение ADH7545B/7546B.
Расшифровка наименования
- SUPL - серия ступиц AGRO RIDER;
- 7516 - индекс конкретного исполнения ступицы сошника;
- 16 - посадочный диаметр подшипника составляет 16 мм;
- AGRO RIDER - линейка комплектующих для сельскохозяйственной техники.
Область применения
SUPL-7516 используют в сошниковых узлах, где требуется ступица с посадкой 16 мм и крепежной базой 76 мм. Она подходит для ремонта посевного оборудования при совпадении наружного диаметра подшипника, ширины корпуса и размеров отверстий. Проверка этих параметров позволяет сохранить исходное положение вращающегося элемента и установить деталь без переделки креплений.
Ступица применяется:
- в опорных узлах сошников посевной техники;
- в механизмах с внутренним диаметром подшипника 16 мм;
- в монтажных местах с межосевым расстоянием 76 мм;
- при замене ступиц ADH-7545B, ADH-7546B и ADH7545B/7546B;
- при ремонте узлов с наружным диаметром подшипника 92 мм и корпусом шириной 34 мм.
Габариты
Ширина B, мм
24,2
Технические параметры
Аналоги
ADH-7545B, ADH-7546B, ADH7545B/7546B
Внутренний диаметр подшипника (d)
16
Ширина корпуса/фланца (B1), мм
34
Расстояние между центрами отверстий (J), мм
76
Ширина кромки корпуса/фланца (B2), мм
5
Динамическая грузоподъемность (C)
19,6
Статическая грузоподъемность (C0)
12,5
Наружный диаметр подшипника (D), мм
92
Размер отверстия на фланце (H/T)
6.6H12
