Артикул:
SU40-112/5T-M24x2
Характеристики
Ширина B, мм
—
101
Производитель
—
TECHNIX
Аналоги
—
A135051530 KVERNELAND, A135413900 KVERNELAND, A139222778 KVERNELAND, AC357052 KVERNELAND, AC35705201
Все характеристики
5 411 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

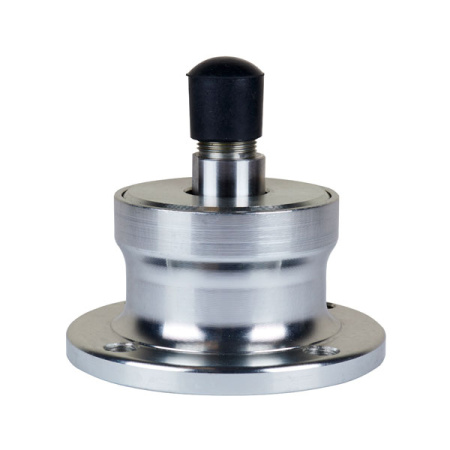

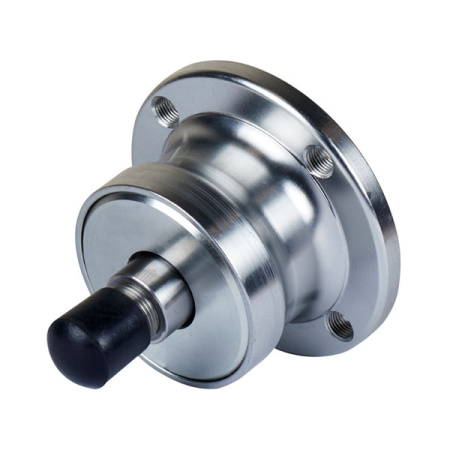

Ступица режущего узла SU40-112/5T-M24x2 TECHNIX имеет внутренний диаметр подшипника 32 мм и предназначена для механизмов с расстоянием 112 мм между центрами крепежных отверстий. Общая ширина изделия составляет 101 мм, ширина корпуса или фланца B1 - 54 мм. Такое сочетание параметров позволяет точно восстановить геометрию режущего узла при замене ступицы без переноса крепежных точек.
Особенности конструкции
Кромка корпуса или фланца имеет ширину B2 10,5 мм. Размер крепежного отверстия H/T выполнен как M12x1,5. Внутренний диаметр 32 мм необходимо учитывать при сопряжении с подшипниковой частью, а межосевое расстояние 112 мм определяет положение ступицы на раме или несущем элементе механизма.
Динамическая грузоподъемность C составляет 42,9, статическая C0 - 36,3. В обозначение ступицы входит резьба M24x2 - метрическое соединение с номинальным диаметром 24 мм и шагом 2 мм. Деталь соответствует аналогам A135051530, A135413900, A139222778 и AC357052 KVERNELAND, а также AC35705201, что удобно при подборе запасной части для ремонта соответствующей техники.
Расшифровка наименования
- SU40 - обозначение серии и исполнения ступицы;
- 112 - расстояние между центрами крепежных отверстий 112 мм;
- 5T - индекс крепежного исполнения;
- M24x2 - метрическая резьба диаметром 24 мм с шагом 2 мм;
- TECHNIX - производитель ступицы.
Область применения
SU40-112/5T-M24x2 используют в режущих узлах, рассчитанных на подшипниковую посадку 32 мм и монтажную базу 112 мм. При ремонте необходимо проверять не только соответствие аналогов, но и ширину корпуса, размер кромки, резьбу и конфигурацию крепежных отверстий, чтобы ступица заняла штатное положение относительно рабочего органа.
Ступица подходит:
- для режущих узлов сельскохозяйственной техники;
- для механизмов с внутренним диаметром подшипника 32 мм;
- для монтажных мест с межосевым расстоянием 112 мм;
- для замены ступиц с артикулами A135051530, A135413900, A139222778, AC357052 KVERNELAND и AC35705201;
- для соединений, рассчитанных на резьбу M24x2 и крепление M12x1,5.
Общая информация
Производитель
TECHNIX
Габариты
Ширина B, мм
101
Технические параметры
Аналоги
A135051530 KVERNELAND, A135413900 KVERNELAND, A139222778 KVERNELAND, AC357052 KVERNELAND, AC35705201
Внутренний диаметр подшипника (d)
32
Ширина корпуса/фланца (B1), мм
54
Расстояние между центрами отверстий (J), мм
112
Ширина кромки корпуса/фланца (B2), мм
10,5
Динамическая грузоподъемность (C)
42,9
Статическая грузоподъемность (C0)
36,3
Размер отверстия на фланце (H/T)
M12x1.5
