О товаре

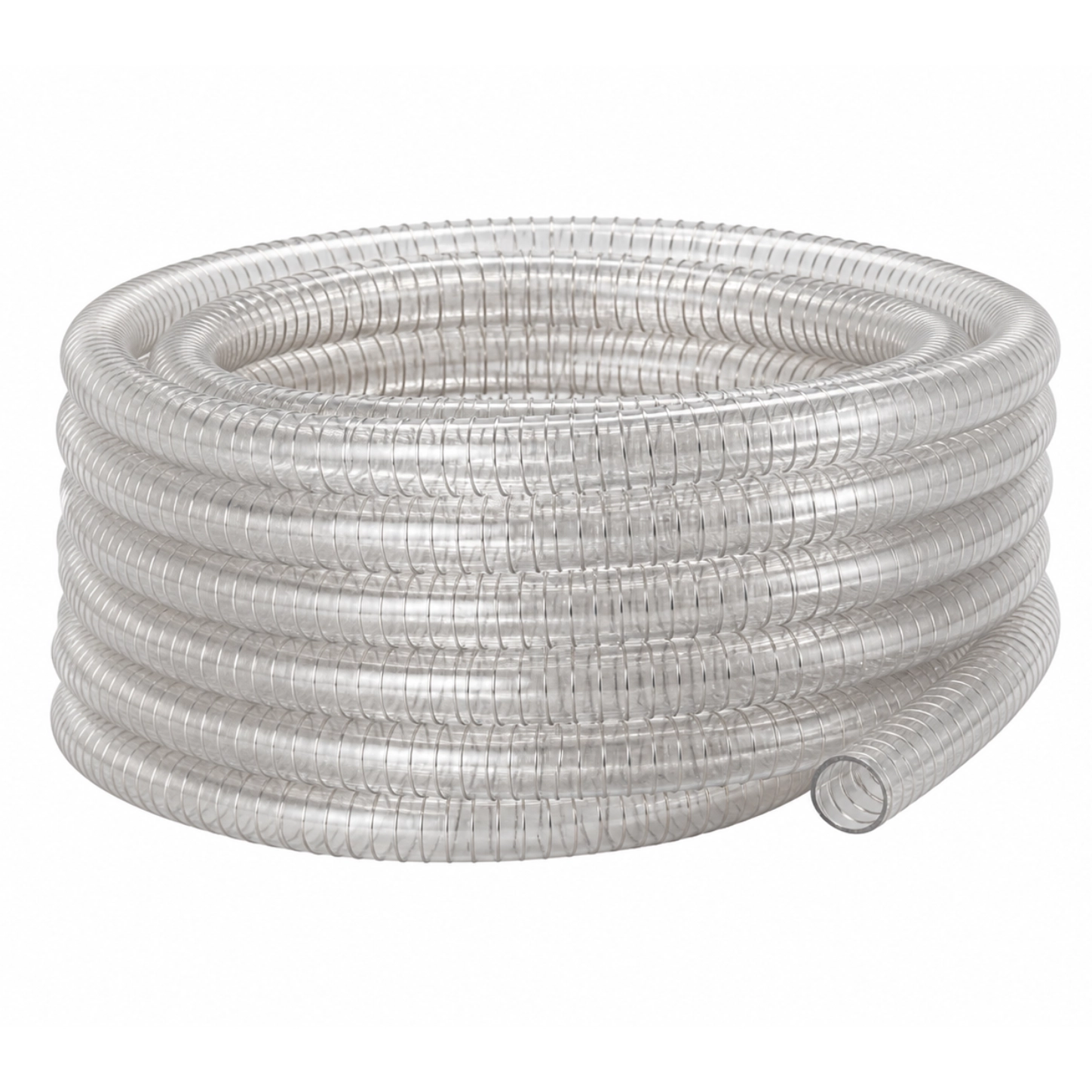

Пищевой напорно-всасывающий ПВХ шланг PVC020LG — прозрачный армированный рукав для транспортировки воды и пищевых жидкостей по линиям нагнетания и всасывания. Типоразмер с внутренним диаметром около 19–20 мм ориентирован на работу с повышенным расходом по сравнению с более тонкими шлангами, сохраняя при этом гибкость и компактность трассы.
PVC020LG используется в узлах, где один и тот же трубопровод должен надёжно работать и под давлением, и под вакуумом: всасывающая сторона насосов, участки подачи к резервуарам и технологическому оборудованию, линии санитарной промывки. Напорно-всасывающий характер исполнения позволяет проектировать схемы без разделения на отдельные напорные и всасывающие рукава.
Стоит обратить внимание
PVC020LG — это именно пищевой напорно-всасывающий шланг: он рассчитан на работу в обоих режимах и подходит для систем, где важно соблюдение санитарных требований к материалу, прозрачность стенки и устойчивость к вакууму.
Расшифровка артикула
Маркировка PVC020LG отражает материал шланга, его типоразмер и принадлежность к серии пищевых напорно-всасывающих рукавов с спиральным армированием. Это облегчает ориентирование в каталоге и спецификациях при проектировании и закупках.
- PVC — внутренний и наружный слои шланга выполнены из поливинилхлорида (ПВХ), пригодного для транспортировки воды и пищевых жидкостей.
- 020 — условное обозначение типоразмера, соответствующее внутреннему диаметру порядка 19–20 мм, что увеличивает пропускную способность линии.
- LG — серия прозрачных пищевых напорно-всасывающих ПВХ шлангов TECHNIX, армированных металлической спиралью.
Полное обозначение: PVC020LG. При подборе шланга по артикулу важно дополнительно учитывать вид исполнения (пищевой, напорно-всасывающий) и допустимые рабочие параметры, чтобы обеспечить корректную работу узла.
Стоит обратить внимание
Индекс 020 позволяет быстро отличить данный шланг от более тонких и более толстых моделей в серии LG, что удобно при работе с размерными рядами и при замене существующих рукавов на типоразмер с увеличенным расходом.
Конструкция и устройство
Шланг PVC020LG представляет собой многослойную конструкцию из ПВХ с интегрированной металлической спиралью, обеспечивающей устойчивость к вакууму и давлению. Конструкция ориентирована на работу в условиях регулярных циклов всасывания и нагнетания без значительной деформации проходного сечения.
- Внутренний слой — гладкий ПВХ, снижающий гидравлические потери и облегчающий санитарную обработку.
- Наружный слой — прозрачный ПВХ, позволяющий визуально контролировать наличие пузырьков воздуха, качество промывки и общее состояние среды внутри шланга.
- Армирование — стальная спираль, заложенная в толще стенки, предотвращает схлопывание при вакууме и поддерживает форму при повышенном давлении.
- Гладкая внутренняя и внешняя поверхности уменьшают риск отложений и снижают вероятность механического повреждения при контакте с опорными элементами.
- Сочетание толщины стенки и диаметра обеспечивает компромисс между гибкостью, жёсткостью и устойчивостью к напорно-всасывающим режимам эксплуатации.
Стоит обратить внимание
Визуальный контроль потока и состояние внутренней поверхности особенно важны для пищевых линий и санитарной обработки: прозрачный корпус PVC020LG позволяет оперативно оценивать качество промывки и отсутствие посторонних включений.
Размерный ряд серии LG
PVC020LG входит в размерный ряд пищевых напорно-всасывающих шлангов серии LG. Ниже приведены основные типоразмеры линейки для ориентира. Текущий товар выделен.
Стоит обратить внимание
По мере увеличения диаметра в серии LG рабочее давление снижается, а требования к монтажному пространству возрастают, поэтому при переходе на PVC020LG важно учитывать как гидравлические, так и компоновочные особенности системы.
Технические параметры и условия эксплуатации
Шланг PVC020LG рассчитан на работу в типичном для пищевых ПВХ рукавов температурном диапазоне и выдерживает рабочее давление, достаточное для большинства задач перекачки и санитарной обработки при увеличенном расходе. Напорно-всасывающий режим, заложенный в конструкцию, позволяет эксплуатировать шланг как на всасывающей, так и на напорной стороне.
- Тип: пищевой ПВХ шланг, напорно-всасывающий.
- Внутренний диаметр d: около 19 мм.
- Наружный диаметр D: около 26 мм.
- Рабочее давление: ориентировочно 10 бар.
- Давление на разрыв: ориентировочно 30 бар.
- Диапазон температур: от -15 °C до +65 °C (типичный для ПВХ пищевого исполнения).
- Армирование: стальная спираль, заложенная в стенку.
- Материалы: внутренний и наружный слои — ПВХ, гладкие поверхности, прозрачный корпус.
- Условия эксплуатации: недопустимы острые перегибы ниже минимального радиуса, длительная работа за пределами температурного диапазона и использование фитингов, не соответствующих внутреннему диаметру и типу шланга.
Стоит обратить внимание
При работе близко к максимальным значениям давления и температуры рекомендуется закладывать запас по прочности и регулярно проверять состояние стенки и зоны армирования, особенно на участках крепления хомутами.
Применяемость
PVC020LG применяется в пищевых, технологических и коммунальных системах, где требуется прозрачный напорно-всасывающий шланг среднего диаметра с повышенной пропускной способностью. Он удобен для участков, где важно сочетание гибкости, устойчивости к вакууму и соблюдения санитарных требований.
- Всасывающие и напорные линии насосов на пищевых предприятиях и технологических установках.
- Подвод среды к резервуарам, фильтрам и распределительным коллекторам.
- Системы санитарной обработки и промывки оборудования, где требуется контроль потока через прозрачную стенку.
- Коммунальные и хозяйственно-бытовые контуры с увеличенным расходом и ограничениями по монтажному пространству.
- Линии перекачки пищевых жидкостей с циклическим режимом работы насосов и сменой направлений потока.
Стоит обратить внимание
При эксплуатации PVC020LG в системах с высоким содержанием абразивных частиц или агрессивных химических компонентов рекомендуется дополнительно проверить совместимость среды с ПВХ или рассмотреть специализированные шланги другого материала.
Аналоги
Пищевой напорно-всасывающий шланг PVC020LG можно сопоставлять с аналогичными прозрачными ПВХ рукавами других производителей при совпадении внутреннего диаметра, диапазона температур, допустимого давления и типа армирования. Это позволяет использовать его как альтернативу при модернизации существующих систем.
При выборе аналога необходимо дополнительно сверить внутренний диаметр, рабочее и разрывное давление, допустимый вакуум, а также соответствие материалов санитарным нормам и стандартам конкретного производства.
Стоит обратить внимание
Замена напорно-всасывающего шланга на чисто напорный или неармированный вариант может привести к схлопыванию стенки на всасывающих участках и снижению надёжности узла, поэтому тип исполнения следует подтверждать отдельно от геометрических параметров.
Часто задаваемые вопросы
- Чем PVC020LG отличается от PVC016LG?
PVC020LG имеет больший внутренний диаметр и, как следствие, увеличенную пропускную способность, но при этом требует больше монтажного пространства и имеет несколько меньший рабочий диапазон по давлению. - Можно ли использовать PVC020LG только как напорный шланг?
Да, однако конструкция изначально рассчитана на напорно-всасывающий режим, поэтому шланг будет надёжно работать и на всасывающей стороне, обеспечивая устойчивость к вакууму. - Какие требования к монтажу PVC020LG?
Необходимо соблюдать минимальный радиус изгиба, избегать резких заломов и скручиваний, использовать фитинги и хомуты соответствующего диаметра и следить за правильной обвязкой всасывающих участков для исключения кавитации. - Когда требуется плановая замена шланга PVC020LG?
Замена рекомендуется при появлении трещин, вздутий, потере прозрачности, заметном изменении геометрии при вакууме или снижении гибкости на изгибах, особенно в зонах крепления и максимальной нагрузки. - Подходит ли PVC020LG для работы с горячими и концентрированными моющими растворами?
Шланг рассчитан на типичный температурный диапазон для ПВХ; при повышенных температурах и высоких концентрациях химических средств необходимо дополнительно проверять химическую совместимость материала или применять специализированные рукава.
Стоит обратить внимание
Регулярный осмотр и своевременная замена напорно-всасывающих шлангов серии LG, включая PVC020LG, помогают поддерживать стабильную работу насосного и технологического оборудования и минимизировать риск аварийных утечек продукта.
