О товаре

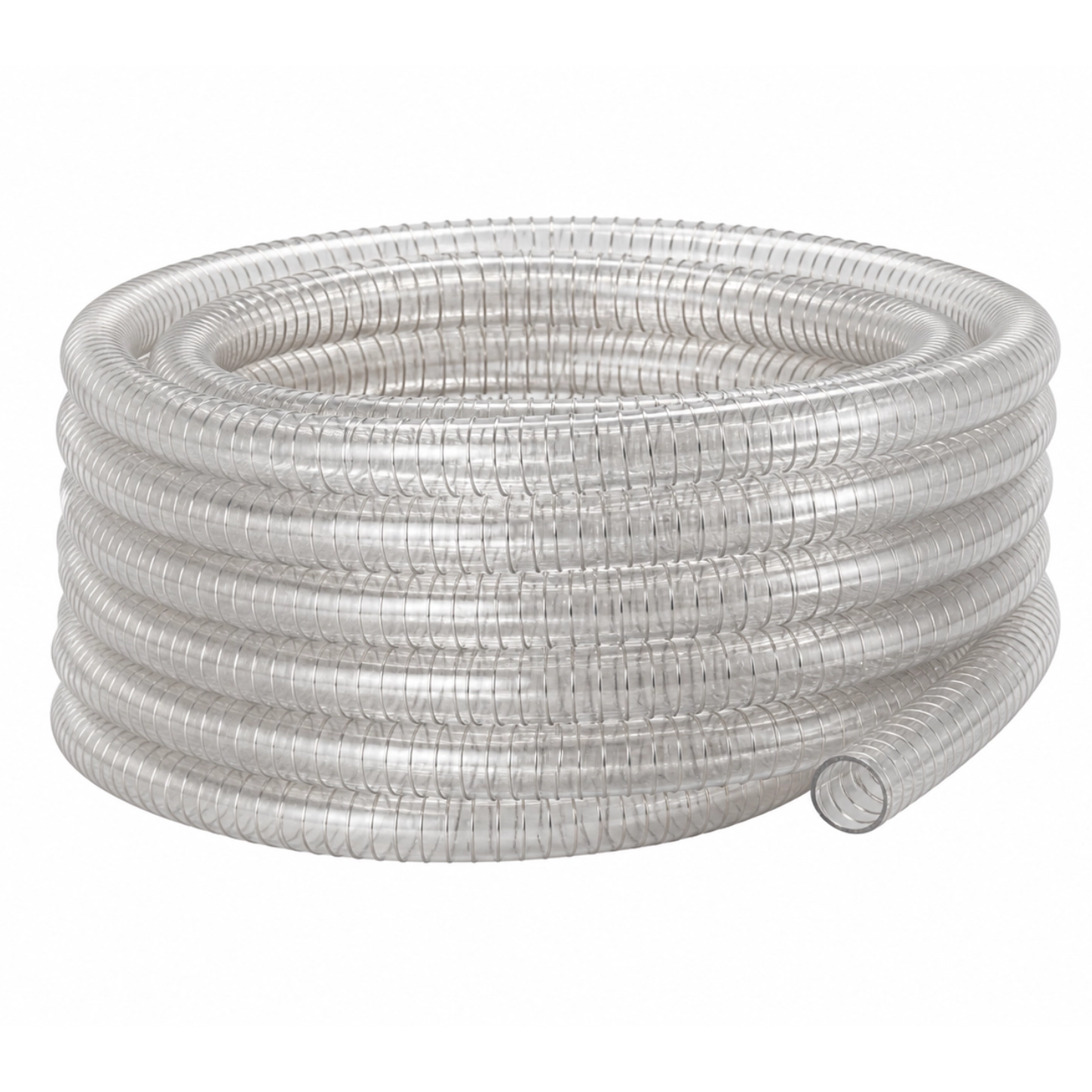

Пищевой напорно-всасывающий ПВХ шланг PVC010LG — прозрачный армированный шланг малого диаметра для транспортировки воды и пищевых жидкостей под давлением и в режиме всасывания. Модель рассчитана на работу при рабочем давлении 12 бар и давлении на разрыв до 36 бар, в диапазоне температур от -15 °C до +65 °C, что делает её пригодной для большинства стандартных задач перекачки и санитарной обработки оборудования.
PVC010LG предназначен для участков, где одновременно присутствуют всасывающие и напорные линии: подвод к небольшим насосам, моечным установкам, дозирующим устройствам и линиям розлива. Прозрачная стенка позволяет контролировать поток продукта, а стальная спираль обеспечивает жёсткость и устойчивость к вакууму при радиусе изгиба около 150 мм.
Стоит обратить внимание
PVC010LG — именно напорно-всасывающий пищевой ПВХ шланг: он рассчитан как на работу под давлением до 12 бар, так и на разрежение до 0,8 бар, что важно для устойчивой работы всасывающих линий насосных агрегатов.
Расшифровка артикула
Обозначение PVC010LG отражает ключевые характеристики шланга: материал, размер и принадлежность к пищевой серии с армированием стальной спиралью. Это облегчает подбор шланга и арматуры для конкретной линии.
- PVC — материал шланга: поливинилхлорид (ПВХ), внутренний и наружный слои из ПВХ.
- 010 — внутренний диаметр 10 мм.
- LG — серия пищевых напорно-всасывающих ПВХ шлангов TECHNIX, прозрачных, армированных стальной спиралью.
Полное обозначение: PVC010LG. При выборе шланга важно учитывать вид (напорно-всасывающий), рабочее давление 12 бар, разрывное давление 36 бар и температурный диапазон от -15 °C до +65 °C для увязки с требованиями оборудования.
Стоит обратить внимание
Артикул PVC010LG в каталоге привязан к конкретной конструкции: прозрачный ПВХ, стальная спираль, гладкая внутренняя и наружная поверхность, что позволяет быстро отличить его от непищевых и неармированных исполнений.
Конструкция и устройство
Шланг PVC010LG имеет многослойную конструкцию из ПВХ с интегрированной стальной спиралью. Такое устройство обеспечивает устойчивость к вакууму, сохранение круглого сечения и надёжную работу в режиме напора и всасывания.
- Внутренний слой из ПВХ, гладкая внутренняя поверхность для транспортировки воды и пищевых жидкостей.
- Наружный слой из ПВХ, гладкая прозрачная поверхность для визуального контроля потока и простоты очистки.
- Армирование стальной спиралью, интегрированной в стенку шланга, предотвращает схлопывание при разрежении и снижает деформацию под давлением.
- Толщина стенок около 3 мм при наружном диаметре 16 мм, что даёт баланс между гибкостью и прочностью.
- Радиус изгиба порядка 150 мм позволяет укладывать шланг на компактных участках без заломов и критического снижения проходного сечения.
Стоит обратить внимание
Стальная спираль внутри ПВХ-стенки играет ключевую роль для напорно-всасывающего режима: она воспринимает внешнее давление и разрежение, позволяя шлангу сохранять геометрию и ресурс при циклических нагрузках и частых изгибах.
Размерный ряд серии LG
Ниже приведён размерный ряд пищевых напорно-всасывающих ПВХ шлангов серии LG по данным каталога. Текущий товар выделен.
Стоит обратить внимание
По мере роста диаметра уменьшается рабочее давление и возрастает радиус изгиба, поэтому при подборе типоразмера важно учитывать как гидравлические, так и монтажные требования к системе.
Технические параметры и условия эксплуатации
Пищевой напорно-всасывающий шланг PVC010LG TECHNIX рассчитан на стабильную работу в диапазоне температур от -15 °C до +65 °C. Рабочее давление составляет 12 бар при разрывном давлении 36 бар, что обеспечивает запас прочности для большинства стандартных режимов.
- Тип: пищевой ПВХ шланг, напорно-всасывающий.
- Внутренний диаметр d: 10 мм.
- Наружный диаметр D: 16 мм.
- Рабочее давление: 12 бар.
- Давление на разрыв: 36 бар.
- Допустимый вакуум: до 0,8 бар.
- Диапазон температур: от -15 °C до +65 °C.
- Толщина стенок: 3 мм.
- Радиус изгиба: 150 мм.
- Длина бухты: 30 м.
- Вес: 0,2 кг/м.
- Армирование: стальная спираль, диаметр проволоки 0,8 мм.
- Наружная и внутренняя поверхности — гладкие, цвет шланга прозрачный, внутренний и наружный материал — ПВХ.
Стоит обратить внимание
При эксплуатации шланга вблизи верхних границ давления и температуры необходимо соблюдать запас по нагрузке, избегать гидроударов и контролировать состояние стенок и зоны армирования, особенно на участках крепления хомутами.
Применяемость
Шланг PVC010LG используется в системах, где требуется компактный пищевой напорно-всасывающий рукав малого диаметра с прозрачной стенкой. Он подходит для участков перекачки воды и пищевых жидкостей, санитарной обработки и работы с умеренными моющими растворами.
- Подключение небольших насосов и моечных установок в пищевой промышленности.
- Всасывающие и напорные участки линий розлива и дозирования жидких продуктов.
- Коммунальные и хозяйственно-бытовые системы с контролем потока через прозрачную стенку.
- Санитарная обработка и промывка технологических линий при температуре до +65 °C.
- Участки, где требуется сочетание гибкости, устойчивости к вакууму и пищевого исполнения шланга.
Стоит обратить внимание
Для работы с высокоабразивными средами или более агрессивной химией следует рассматривать специальные рукава; PVC010LG оптимален для воды и типовых пищевых жидкостей в указанном температурном диапазоне.
Аналоги
Пищевой напорно-всасывающий шланг PVC010LG можно сопоставлять с аналогами других производителей при совпадении внутреннего диаметра 10 мм, диапазона температур, рабочего и разрывного давления, а также типа армирования (стальная спираль).
Точное соответствие необходимо подтверждать по каталогам производителей: внутренний диаметр, рабочее и разрывное давление, допустимый вакуум, материалы слоёв и требования к пищевой безопасности.
Стоит обратить внимание
При подборе аналога важно, чтобы он был именно пищевым, напорно-всасывающим и армированным спиралью; замена на чисто напорный или неармированный шланг может привести к схлопыванию на всасывающих участках и снижению ресурса системы.
Часто задаваемые вопросы
- Чем PVC010LG отличается от неармированного ПВХ шланга аналогичного диаметра? PVC010LG — напорно-всасывающий шланг со стальной спиралью, он лучше держит форму под вакуумом и давлением, не схлопывается на всасывающих участках и имеет больший запас по давлению до 12 бар и разрывному до 36 бар.
- Можно ли использовать PVC010LG при температуре выше +65 °C? Каталожный диапазон составляет от -15 °C до +65 °C; при более высоких температурах ресурс шланга снижается, поэтому для таких условий следует применять специализированные рукава.
- Какие требования к монтажу напорно-всасывающего шланга PVC010LG? Необходимо соблюдать минимальный радиус изгиба 150 мм, избегать заломов и скручиваний, использовать качественные хомуты и штуцеры соответствующего диаметра, контролировать отсутствие натяжения по длине шланга и корректную обвязку всасывающих участков.
- Когда следует планировать замену шланга PVC010LG? Признаками необходимости замены являются трещины и потёртости стенки, потеря прозрачности, локальные вздутия, изменение геометрии при вакууме и снижение гибкости по сравнению с исходным состоянием, особенно на участках крепления.
- Как влияет выбор диаметра на работу насосной системы? Внутренний диаметр 10 мм определяет расход, скорость потока и потери давления; при замене на другой типоразмер необходимо пересчитать гидравлические параметры и проверить возможности насоса и арматуры.
Стоит обратить внимание
Регулярный контроль состояния напорно-всасывающих шлангов в пищевых и технологических линиях помогает предотвратить утечки продукта и незапланированные остановки оборудования, особенно при работе на давлениях близких к каталожным значениям.
