О товаре

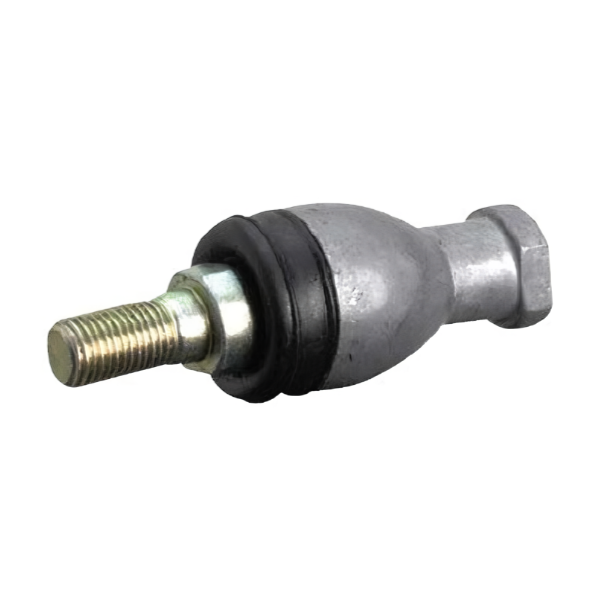

Шарнирный наконечник SQZ12X1,75CRS TECHNIX относится к классу радиальных шарнирных подшипников скольжения необслуживаемого исполнения, выполненных в корпусе с резьбовой шпилькой и гильзой, оснащённой внутренней резьбой. Компонент решает задачу передачи тянущих и толкающих усилий между подвижными элементами машин, одновременно компенсируя угловые несоосности и снижая влияние монтажных погрешностей. Отсутствие потребности в периодической смазке (серия SQZ-C) упрощает техническое обслуживание и повышает надёжность узлов при длительной эксплуатации.
Наконечник SQZ12X1,75CRS TECHNIX формирует подвижное сочленение с допустимым углом отклонения шпильки относительно оси гильзы до 15 градусов. Правая наружная резьба М12х1,75 (стандартный крупный шаг) на шпильке и внутренняя резьба на гильзе позволяют интегрировать изделие в типовые узлы пневмо- и гидроцилиндров среднего класса, рычажных передач и тяговых механизмов. Антифрикционные материалы пары трения обеспечивают стабильную работу при динамических и статических нагрузках без подачи внешней смазки.
Расшифровка артикула
Обозначение SQZ12X1,75CRS TECHNIX сформировано по унифицированной системе маркировки шарнирных наконечников и содержит сведения о типе конструкции, диаметре и шаге резьбы, исполнении и производителе. Корректная расшифровка артикула исключает ошибки при подборе компонента для ремонта или проектирования нового механизма.
- SQZ — тип изделия: шарнирный наконечник (rod end) со сферической головкой на шпильке и гильзой, имеющей внутреннюю резьбу.
- 12 — номинальный диаметр резьбы шпильки и внутренний диаметр подшипникового кольца: 12 мм.
- 1,75 — шаг метрической резьбы шпильки: 1,75 мм (правая резьба, стандартный крупный шаг для M12).
- C — конструктивное исполнение с необслуживаемым шарнирным узлом.
- RS — наличие уплотнительных элементов для защиты зоны трения.
При заказе необходимо учитывать шаг резьбы (1,75 мм), так как для диаметра 12 мм существует мелкий шаг 1,25 мм, и они не являются взаимозаменяемыми без замены сопрягаемой детали.
Конструкция и устройство
Шарнирный наконечник SQZ12X1,75CRS TECHNIX собран из стальной гильзы с наружным фланцем и внутренней резьбой, шпильки со сферической головкой и антифрикционного вкладыша, формирующего со сферой пару скольжения. Конструкция относится к необслуживаемому типу: в качестве материала вкладыша применяется самосмазывающийся композит или стальное кольцо со специальным покрытием, что исключает необходимость использования пресс-маслёнок и подачи пластичной смазки в процессе эксплуатации.
- Гильза с внутренней резьбой для вкручивания в проушину цилиндра или монтажное основание.
- Шпилька с наружной резьбой М12х1,75 и увеличенной длиной резьбовой части (24 мм) для соединения с исполнительным механизмом.
- Необслуживаемый вкладыш с низким коэффициентом трения, работающий без внешней смазки.
- Уплотнительные элементы, защищающие зону трения от пыли, грязи и влаги.
- Шестигранные поверхности на гильзе и головке шпильки для удобного монтажа и контровки.
Размерный ряд серии SQZ
В таблице приведены основные типоразмеры шарнирных наконечников серии SQZ-C бренда TECHNIX. Текущий товар выделен.
Технические параметры и условия эксплуатации
Эксплуатационные характеристики наконечника SQZ12X1,75CRS TECHNIX определяются геометрией пары трения, прочностными свойствами материалов и конструктивными особенностями узла. Изделие рассчитано на восприятие радиальных и осевых нагрузок в условиях трения скольжения с возможностью угловых перемещений шпильки относительно оси гильзы.

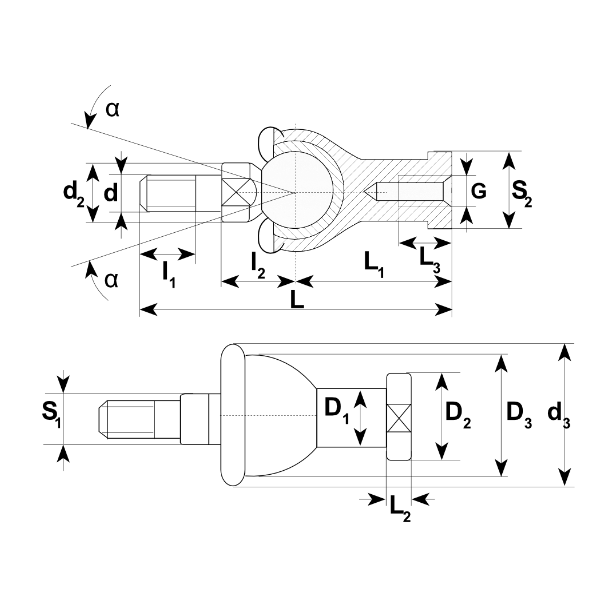

- Внутренний диаметр кольца (d): 12 мм.
- Диаметр наружной резьбы шпильки: 12 мм.
- Наружная резьба шпильки: M12x1,75 (правая, стандартный крупный шаг).
- Динамическая грузоподъемность (C): 6,6 кН.
- Статическая грузоподъемность (C0): 22 кН.
- Допустимый угол поворота (a): 15 градусов.
- Диаметр головки шпильки (d2): 17 мм.
- Диаметр уплотнения (d3): 32 мм.
- Диаметр гильзы с внутренней резьбой (D1): 17,5 мм.
- Диаметр фланца гильзы (D2): 22 мм.
- Диаметр опоры шара (D3): 32 мм.
- Длина резьбовой части шпильки (l1): 24 мм.
- Расстояние от оси гильзы до упорной поверхности (l2): 21 мм.
- Общая длина наконечника (L): 91 мм.
- Расстояние от оси шпильки до гильзы (L1): 40 мм.
- Высота фланца (L2): 6,5 мм.
- Длина резьбовой части гильзы (L3): 20 мм.
- Размер головки шпильки под ключ (S1): 15 мм.
- Размер фланца гильзы под ключ (S2): 19 мм.
Применяемость
Шарнирный наконечник SQZ12X1,75CRS TECHNIX находит широкое применение в различных отраслях машиностроения для создания подвижных соединений, компенсирующих угловые смещения и вибрационные нагрузки. Изделие используется в узлах, где необходимо передать усилие при изменяющемся угле между осями сопрягаемых деталей.
- Пневматические и гидравлические цилиндры среднего класса (проушины и штоковые соединения).
- Рычажные механизмы, тяги и толкатели в упаковочном, полиграфическом и текстильном оборудовании.
- Системы автоматического регулирования, приводы заслонок и клапанов.
- Робототехнические комплексы и манипуляторы с линейными приводами.
- Сельскохозяйственная техника, строительные машины и специализированные транспортные средства.
Аналоги
Наконечник SQZ12X1,75CRS TECHNIX имеет унифицированные присоединительные размеры и может рассматриваться как замена аналогичных изделий других производителей при совпадении габаритов, шага резьбы и требований к грузоподъемности.
Перед заменой необходимо сверять шаг резьбы (M12x1,75 против других вариантов), динамическую и статическую грузоподъемность, а также габаритные чертежи конкретных модификаций.
Часто задаваемые вопросы
Шаг резьбы M12x1,75 является стандартным крупным шагом для диаметра M12. Это наиболее распространённый вариант в машиностроении, что обеспечивает хорошую доступность сопрягаемых деталей и крепёжных элементов. Такая резьба обладает повышенной сопротивляемостью к срыву и упрощает монтаж в полевых условиях.
Гильза с внутренней резьбой вкручивается в монтажное отверстие с использованием шестигранного ключа на 19 мм (размер S2). Шпилька с наружной резьбой М12х1,75 вворачивается в проушину сопрягаемой детали с помощью ключа на 15 мм (размер S1). Увеличенная длина резьбовой части шпильки (24 мм) позволяет использовать дополнительные контргайки и регулировочные элементы. Для предотвращения самоотвинчивания рекомендуется применять фиксатор резьбы.
Конструктивно допустимый угол поворота шпильки относительно оси гильзы составляет 15 градусов. Превышение этого угла может привести к заклиниванию шарнира, повышенному износу вкладыша и преждевременному выходу узла из строя.
Статическая грузоподъемность наконечника составляет 22 кН, что допускает кратковременные пиковые нагрузки. Однако для узлов с постоянными ударными воздействиями рекомендуется применять обслуживаемые стальные шарнирные подшипники или увеличивать запас по грузоподъемности, выбирая больший типоразмер (например, SQZ16).
Наконечник SQZ12X1,75CRS имеет больший диаметр резьбы (M12 против M10), увеличенную грузоподъемность (C=6,6 кН против 4,8 кН и C0=22 кН против 16 кН), а также увеличенные габаритные размеры. Это позволяет применять его в узлах с более высокими рабочими нагрузками, где наконечников M10 уже недостаточно по прочности.
