О товаре

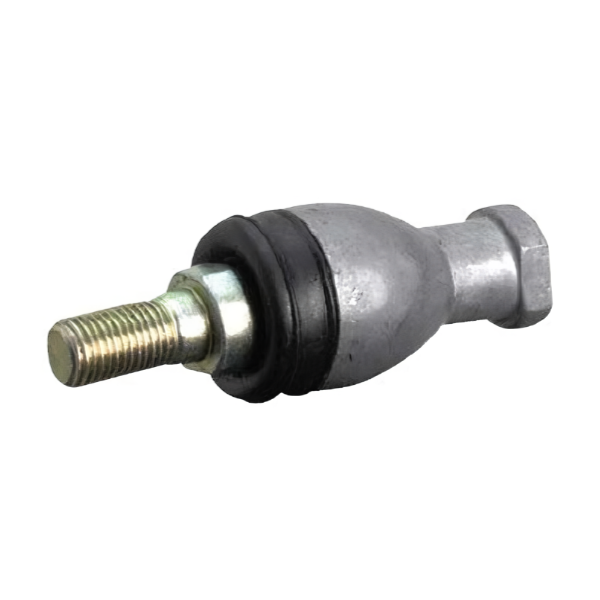

Шарнирный наконечник SQZ10X1,5CRS TECHNIX — радиальный шарнирный подшипник скольжения необслуживаемого исполнения, выполненный в корпусе с резьбовой шпилькой и гильзой с внутренней резьбой. Компонент предназначен для передачи тянущих и толкающих усилий между сопрягаемыми элементами машин, компенсируя при этом угловые смещения осей и снижая влияние монтажных погрешностей. Серия SQZ-C отличается отсутствием потребности в периодической смазке, что упрощает эксплуатацию и повышает надёжность узлов в условиях непрерывной работы.
Наконечник SQZ10X1,5CRS TECHNIX обеспечивает подвижное сочленение деталей с возможностью взаимного отклонения на угол до 15 градусов. Правая наружная резьба М10х1,5 (стандартный крупный шаг) на шпильке и внутренняя резьба на гильзе позволяют интегрировать изделие в типовые узлы пневмо- и гидроцилиндров, рычажных передач, тяговых и толкающих механизмов. Антифрикционные материалы пары трения обеспечивают стабильную работу при динамических и статических нагрузках без подачи внешней смазки.
Расшифровка артикула
Обозначение SQZ10X1,5CRS TECHNIX построено по унифицированной системе маркировки шарнирных наконечников и содержит сведения о типе конструкции, диаметре и шаге резьбы, исполнении и производителе. Корректная расшифровка артикула исключает ошибки при подборе компонента для ремонта или проектирования нового механизма.
- SQZ — тип изделия: шарнирный наконечник (rod end) со сферической головкой на шпильке и гильзой, имеющей внутреннюю резьбу.
- 10 — номинальный диаметр резьбы шпильки и внутренний диаметр подшипникового кольца: 10 мм.
- 1,5 — шаг метрической резьбы шпильки: 1,5 мм (правая резьба, стандартный крупный шаг для M10).
- C — конструктивное исполнение с необслуживаемым шарнирным узлом.
- RS — наличие уплотнительных элементов для защиты зоны трения.
При заказе необходимо учитывать шаг резьбы (1,5 мм), так как для диаметра 10 мм существует мелкий шаг 1,25 мм (аналог SQZ10X1,25), и они не являются взаимозаменяемыми без замены сопрягаемой детали.
Конструкция и устройство
Шарнирный наконечник SQZ10X1,5CRS TECHNIX собран из стальной гильзы с наружным фланцем и внутренней резьбой, шпильки со сферической головкой и антифрикционного вкладыша, формирующего со сферой пару скольжения. Конструкция относится к необслуживаемому типу: в качестве материала вкладыша применяется самосмазывающийся композит или стальное кольцо со специальным покрытием, что исключает необходимость использования пресс-маслёнок и подачи пластичной смазки в процессе эксплуатации.
- Гильза с внутренней резьбой для вкручивания в проушину цилиндра или монтажное основание.
- Шпилька с наружной резьбой М10х1,5 и увеличенной длиной резьбовой части (21 мм) для соединения с исполнительным механизмом.
- Необслуживаемый вкладыш с низким коэффициентом трения, работающий без внешней смазки.
- Уплотнительные элементы, защищающие зону трения от пыли, грязи и влаги.
- Шестигранные поверхности на гильзе и головке шпильки для удобного монтажа и контровки.
Размерный ряд серии SQZ
В таблице приведены основные типоразмеры шарнирных наконечников серии SQZ-C бренда TECHNIX. Текущий товар выделен.
Технические параметры и условия эксплуатации

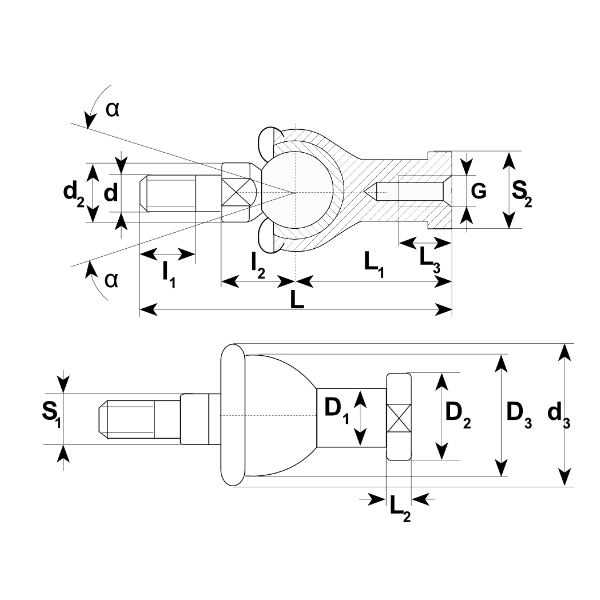

Эксплуатационные характеристики наконечника SQZ10X1,5CRS TECHNIX определяются геометрией пары трения, прочностными свойствами материалов и конструктивными особенностями узла. Изделие рассчитано на восприятие радиальных и осевых нагрузок в условиях трения скольжения с возможностью угловых перемещений шпильки относительно оси гильзы.
- Внутренний диаметр кольца (d): 10 мм.
- Диаметр наружной резьбы шпильки: 10 мм.
- Наружная резьба шпильки: M10x1,5 (правая, стандартный крупный шаг).
- Динамическая грузоподъемность (C): 4,8 кН.
- Статическая грузоподъемность (C0): 16 кН.
- Допустимый угол поворота (a): 15 градусов.
- Диаметр головки шпильки (d2): 14 мм.
- Диаметр уплотнения (d3): 30 мм.
- Диаметр гильзы с внутренней резьбой (D1): 15 мм.
- Диаметр фланца гильзы (D2): 19 мм.
- Диаметр опоры шара (D3): 28 мм.
- Длина резьбовой части шпильки (l1): 21 мм.
- Расстояние от оси гильзы до упорной поверхности (l2): 19,5 мм.
- Общая длина наконечника (L): 80,5 мм.
- Расстояние от оси шпильки до гильзы (L1): 35 мм.
- Высота фланца (L2): 6,5 мм.
- Длина резьбовой части гильзы (L3): 18 мм.
- Размер головки шпильки под ключ (S1): 11 мм.
- Размер фланца гильзы под ключ (S2): 17 мм.
Применяемость
Шарнирный наконечник SQZ10X1,5CRS TECHNIX находит широкое применение в различных отраслях машиностроения для создания подвижных соединений, компенсирующих угловые смещения и вибрационные нагрузки. Изделие используется в узлах, где необходимо передать усилие при изменяющемся угле между осями сопрягаемых деталей.
- Пневматические и гидравлические цилиндры (проушины и штоковые соединения).
- Рычажные механизмы, тяги и толкатели в упаковочном, полиграфическом и текстильном оборудовании.
- Системы автоматического регулирования, приводы заслонок и клапанов.
- Робототехнические комплексы и манипуляторы с линейными приводами.
- Сельскохозяйственная техника и специализированные транспортные средства.
Аналоги
Наконечник SQZ10X1,5CRS TECHNIX имеет унифицированные присоединительные размеры и может рассматриваться как замена аналогичных изделий других производителей при совпадении габаритов, шага резьбы и требований к грузоподъемности.
Перед заменой необходимо сверять шаг резьбы (M10x1,5 против M10x1,25), динамическую и статическую грузоподъемность, а также габаритные чертежи конкретных модификаций.
Часто задаваемые вопросы
Стандартный крупный шаг резьбы M10x1,5 является наиболее распространённым в машиностроении, что обеспечивает лучшую доступность сопрягаемых деталей и крепёжных элементов. Такая резьба обладает повышенной сопротивляемостью к срыву и упрощает монтаж в полевых условиях.
Гильза с внутренней резьбой вкручивается в монтажное отверстие с использованием шестигранного ключа на 17 мм (размер S2). Шпилька с наружной резьбой М10х1,5 вворачивается в проушину сопрягаемой детали с помощью ключа на 11 мм (размер S1). Увеличенная длина резьбовой части шпильки (21 мм) позволяет использовать дополнительные контргайки и регулировочные элементы. Для предотвращения самоотвинчивания рекомендуется применять фиксатор резьбы.
Конструктивно допустимый угол поворота шпильки относительно оси гильзы составляет 15 градусов. Превышение этого угла может привести к заклиниванию шарнира, повышенному износу вкладыша и преждевременному выходу узла из строя.
Статическая грузоподъемность наконечника составляет 16 кН, что допускает кратковременные пиковые нагрузки. Однако для узлов с постоянными ударными воздействиями рекомендуется применять обслуживаемые стальные шарнирные подшипники или увеличивать запас по грузоподъемности, выбирая больший типоразмер (например, SQZ12 или SQZ16).
Основное отличие заключается в шаге наружной резьбы шпильки: у SQZ10X1,5CRS шаг составляет 1,5 мм (стандартный крупный), а у SQZ10X1,25CRS — 1,25 мм (мелкий шаг). Кроме того, у SQZ10X1,5CRS увеличена длина резьбовой части шпильки (21 мм против 15 мм) и общая длина наконечника (80,5 мм против 74,5 мм). Габаритные размеры гильзы и грузоподъемность у них идентичны.
