Артикул:
POS8ECLTECHNIX
Характеристики
Серия
—
POS-ECL
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
22
Все характеристики
189 руб.
/шт Есть в наличии: 186
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

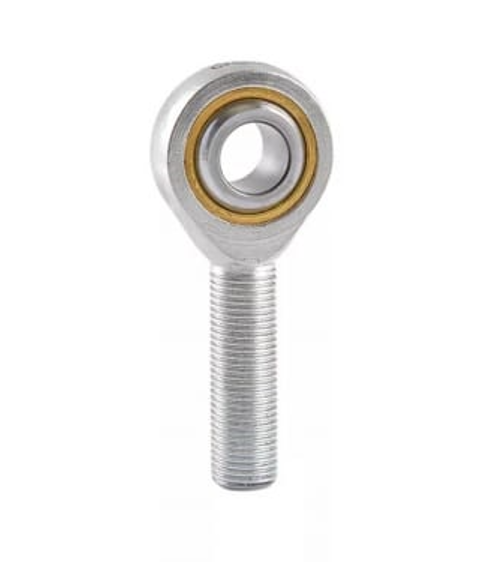

Шарнирный наконечник POS8ECLTECHNIX — компактный радиальный шарнир необслуживаемого исполнения с наружной левой резьбой, предназначенный для передачи осевых и радиальных нагрузок в узлах с качающимся либо возвратно-поступательным движением. Усиленный стальной корпус в сочетании с высокоточным самосмазывающимся сферическим вкладышем эффективно компенсирует угловые перекосы сопрягаемых элементов, снижая пиковые ударные воздействия и увеличивая общий ресурс рычажных, тяговых и гидравлических механизмов.
Модель POS8ECL находит широкое применение в легкой и средней строительной, дорожной, аграрной и индустриальной технике, где необходимо надежное шарнирное сопряжение с посадочным диаметром 8 мм без необходимости регулярного технического обслуживания. Необслуживаемая конструкция избавляет от потребности в подаче пластичной смазки, обеспечивая стабильную работу узла в условиях загрязнения и при значительных углах отклонения.
Расшифровка артикула
Маркировка POS8ECL содержит ключевые сведения о серии, конструктивном исполнении, посадочном размере и направлении резьбы наконечника. Правильная интерпретация индекса облегчает подбор совместимых тяг, штоков и ответных шарнирных опор при проектировании и восстановлении узлов линейного и углового перемещения.
- POS — серия шарнирных наконечников со сферическим скольжением.
- 8 — номинальный внутренний диаметр отверстия (d), мм, под палец или шток.
- EC — буквенное обозначение, указывающее на исполнение с наружной резьбой и специфику материалов корпуса и вкладыша.
- L — левое направление резьбы (Left).
При оформлении заказа важно учитывать диаметр штока, конфигурацию резьбы (наружная левая) и условия эксплуатации (необслуживаемый тип не требует подачи смазки).
Конструкция и устройство
Наконечник POS8ECL собирается из прочного стального корпуса с резьбовым хвостовиком (наружная левая резьба) и прецизионно обработанного сферического вкладыша. Высокая точность сопряжения внутренних и наружных поверхностей гарантирует равномерное распределение механических нагрузок по всей площади контакта. Изделие относится к необслуживаемому классу: вкладыш выполнен из специального композитного материала с самосмазывающимися свойствами, что полностью исключает потребность в дополнительной смазке и существенно повышает стойкость узла к агрессивным внешним факторам.
- Стальной корпус с хвостовиком, оснащенным наружной левой резьбой для надежного крепления к тяге или штоку.
- Самосмазывающийся сферический вкладыш, допускающий качание в нескольких плоскостях и нивелирующий угловые перекосы без подачи смазочных материалов.
- Внутренний диаметр d = 8 мм для установки соответствующего пальца или штока.
- Резьба M8x1,25 с левым направлением витка для специфических узлов регулировки.
- Необслуживаемая конструкция, не требующая регулярного сервисного вмешательства.
Размерный ряд серии POS-ECL
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-ECL. Текущий товар выделен.

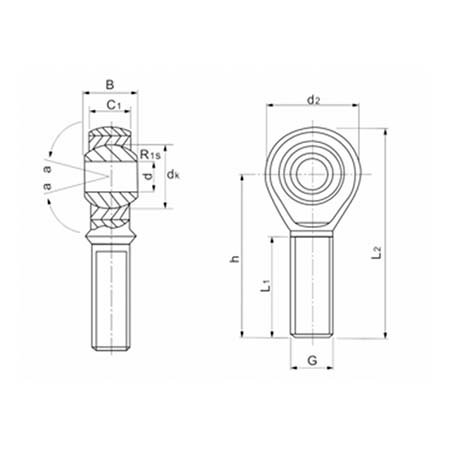

Технические параметры и условия эксплуатации
В составе шарнирного соединения наконечник POS8ECL воспринимает осевые и радиальные усилия, одновременно компенсируя угловые отклонения сопрягаемых деталей. Сферический самосмазывающийся вкладыш и стальной корпус рассчитаны на работу в режиме переменных нагрузок, а отсутствие необходимости в смазке позволяет использовать узел в загрязнённых и пыльных условиях.
- Внутренний диаметр d: 8 мм.
- Ширина корпуса d2: 22 мм.
- Высота корпуса шарнирной части C1: 9 мм.
- Диаметр прилегающей площадки на шарнире d1: 10,4 мм.
- Ширина B: 12 мм.
- Длина корпуса l4: 53 мм.
- Длина резьбовой части l1: 25 мм.
- Тип: необслуживаемый.
- Направление резьбы: левое.
- Резьба G: M8x1,25.
- Грузоподъёмность динамическая C: 14 кН.
- Грузоподъёмность статическая C0: 7,76 кН.
- Допустимый угол поворота: 8° / 13°.
- Вес: 0,032 кг.
- Рекомендуемые условия эксплуатации: не требует смазки, защита от попадания крупных абразивных частиц, исключение работы при температурах, превышающих допустимые для материала самосмазывающегося вкладыша, учёт левого направления резьбы при монтаже.
Применяемость
Шарнирный наконечник POS8ECL востребован в механизмах, где требуется компенсация угловых смещений и передача усилий при возвратно-поворотном или качающемся характере движения, а также там, где техническое обслуживание и смазка узлов затруднены. Наружная левая резьба и диаметр 8 мм делают его специализированным решением для специфических узлов мобильной и стационарной техники.
- Тяги и рычажные механизмы в строительной, дорожной и сельскохозяйственной технике, где конструктивно предусмотрена наружная левая резьба.
- Элементы промышленного оборудования, станков и прессов, функционирующих в запылённых средах или при невозможности регулярной смазки.
- Узлы подвески и рулевого управления специализированных транспортных средств и прицепной техники.
- Автоматизированные линии, требующие точного позиционирования без необходимости сервисного обслуживания.
- Механизмы с изменяемым углом сопряжения деталей, нуждающиеся в долговечном необслуживаемом шарнире.
Аналоги
По типоразмеру и назначению шарнирный наконечник POS8ECL соответствует стандартным исполнениям с наружной левой резьбой необслуживаемого типа и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что посадочное отверстие имеет внутреннюю левую резьбу M8x1,25. Хвостовик вкручивается на необходимую глубину (до 25 мм). Исключите перекосы для обеспечения соосности передачи усилия.
Нет, необслуживаемое исполнение подразумевает использование самосмазывающегося вкладыша. Дополнительная смазка не требуется и конструкцией не предусмотрена.
Появление люфта, посторонние металлические звуки при движении, заедания или видимые деформации корпуса и вкладыша. При их наличии требуется срочная замена во избежание поломки сопряжённых узлов.
Да, закрытая необслуживаемая конструкция без открытых маслёнок лучше защищена от проникновения абразива по сравнению с обслуживаемыми аналогами.
С элементами, имеющими внутреннюю левую резьбу M8x1,25. Широко применяется в гидравлических цилиндрах, регулировочных тягах и рычажных приводах, где конструктивно заложено левое направление резьбы.
Техническая информация (.pdf)
Общая информация
Серия
POS-ECL
Тип
необслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.032
Габариты
Внутренний диаметр d, мм
8
Ширина B, мм
12
Технические параметры
Высота шарнира B, мм
12
Ширина корпуса d2, мм
22
Высота корпуса шарнирной части C1, мм
9
Диаметр прилегающей площадки на шарнире d1, мм
10.4
Резьба G
M8x1,25
Фаска на шарнире r1s min, мм
0.2
Длина корпуса l4, мм
53
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
42
Общая высота l2, мм
53
Высота оси вала h, мм
42
Длина резьбовой части l1, мм
25
Грузоподъемность динамическая C, KN
14
Грузоподъемность статическая C0, KN
7.76
Допустимый угол поворота a1
8
Допустимый угол поворота a2
13
