Шарнирный наконечник PHS6ECL в Москве

О товаре

Шарнирный наконечник PHS6ECL TECHNIX предназначен для шарнирного соединения качающихся и колебательных узлов в механизмах промышленной автоматики и станкостроении. Обеспечивает плавное вращение вокруг оси с фиксацией в заданном угловом положении и повышенным монтажным вылетом по сравнению с базовой моделью.

Расшифровка артикула

Обозначение PHS6ECL TECHNIX расшифровывается как шарнирный наконечник серии PHS с внутренним диаметром посадочной части 6 мм, «E» — тип конструкции с внутренней резьбой, «C» — необслуживаемый шарнир, «L» — удлинённая (длинная) версия с увеличенным вылетом.

• PHS — серия шарнирных наконечников TECHNIX для промышленных механизмов.
• 6 — внутренний диаметр посадочного отверстия (6 мм).
• ECL — необслуживаемый шарнирный наконечник с внутренней резьбой и увеличенным монтажным вылетом.

Конструкция и устройство

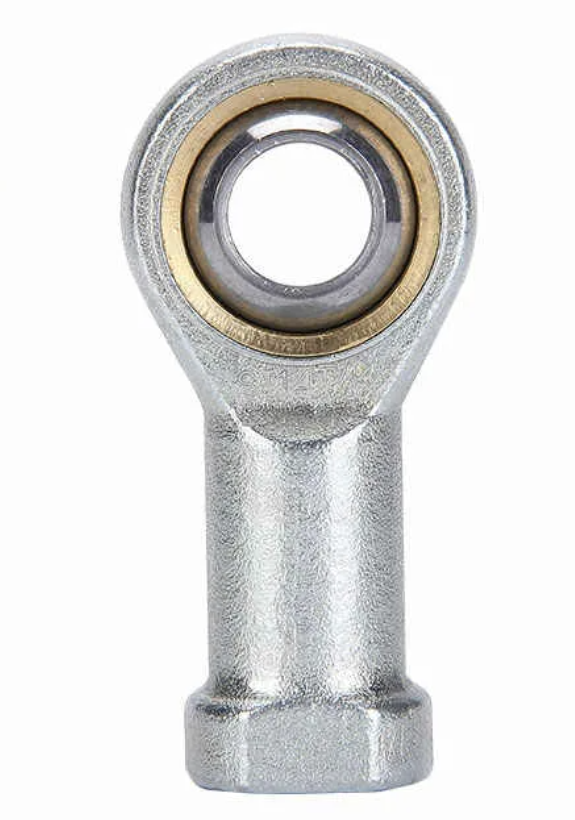

Шарнирный наконечник PHS6ECL TECHNIX состоит из корпуса с внутренней резьбой и встроенного сферического подшипника, обеспечивающего качание в двух плоскостях с увеличенным расстоянием от опорной поверхности до оси шарнира. Корпус выполнен с внешним диаметром 20 мм, высотой шарнирной части до 6,75 мм и удлинённым вылетом, что позволяет монтировать его в узлах с усложнённой геометрией.

• Корпус — стальной, с внутренней правой резьбой, внешним диаметром 20 мм и расстоянием от опорной поверхности до оси шарнира до 11 мм (увеличенный вылет).
• Шарнир — необслуживаемый, сферический подшипник со смазкой, заложенной на весь срок службы.
• Крепление — резьбовое соединение с внутренней резьбой, что позволяет фиксировать наконечник непосредственно на штоке или винте.

Размерный ряд серии

Серия PHS‑ECL TECHNIX включает удлинённые необслуживаемые шарнирные наконечники под стандартные диаметры валов и штоков. В таблице ниже представлен усеченный размерный ряд, содержащий основные диаметры посадочного отверстия.

Все размеры указаны в миллиметрах.

Технические параметры

• Внутренний диаметр посадочного отверстия: 6 мм.
• Внешний диаметр корпуса: 20 мм.
• Высота шарнирной части: 6,75 мм (C1).
• Расстояние от опорной поверхности до оси шарнира: 11 мм (d1, удлинённая версия).
• Тип резьбы: правая внутренняя.
• Тип подшипника: сферический, необслуживаемый, со смазкой, закладываемой на срок службы.

PHS6ECL TECHNIX рассчитан на динамические нагрузки, сопоставимые с базовой серией PHS, но с повышенным вылетом, что позволяет использовать его в узлах с ограниченным пространством и сложной геометрией.

Применяемость

Шарнирный наконечник PHS6ECL TECHNIX используется в промышленных механизмах, где требуется плавное качание осей, штоков или рычагов с увеличенным монтажным вылетом и минимальным техническим обслуживанием.

• Приводы и рычаги автоматических линий упаковки, фасовки и конвейерных систем с ограничением по глубине монтажа.
• Качающиеся элементы станков, роботизированные узлы и подвески исполнительных органов с удлинёнными штоками.
• Соединения в текстильном, пищевом и фармацевтическом оборудовании с повышенными требованиями к доступности и надёжности.

Аналоги

Шарнирный наконечник PHS6ECL TECHNIX имеет функциональные аналоги у других производителей, совпадающие по основным размерам и типу крепления или близкие по параметрам для удлинённых шарниров.

Часто задаваемые вопросы

В чём разница между PHS6ECL TECHNIX и PHS6EC TECHNIX?
Модель PHS6ECL отличается удлинённым монтажным вылетом (большее расстояние от опорной поверхности до оси шарнира), что позволяет использовать его в узлах с ограниченным пространством и сложной геометрией.

Можно ли использовать PHS6ECL TECHNIX при высоких осевых нагрузках?
Наконечник оптимизирован под радиальные и колебательные нагрузки; при значительных осевых усилиях рекомендуется проверка расчётных нагрузок и при необходимости установка дополнительных направляющих элементов.

Требуется ли дополнительная смазка при установке PHS6ECL TECHNIX?
Нет, шарнир необслуживаемый, смазка заложена внутрь на весь срок службы; дополнительную смазку наносят только на резьбовую часть при необходимости.

Какие материалы используются в конструкции PHS6ECL TECHNIX?
Корпус выполняется из стали, сферический подшипник — из износостойких материалов с антифрикционным покрытием, что обеспечивает стабильный ход и удовлетворительный ресурс при умеренных нагрузках.

Подходит ли PHS6ECL TECHNIX для использования во влажной или агрессивной среде?
Стандартная модификация рассчитана на среднюю влажность; при эксплуатации в агрессивных или сильно увлажнённых условиях рекомендуется оценить необходимость дополнительной герметизации узла или применения защитных накладок.
