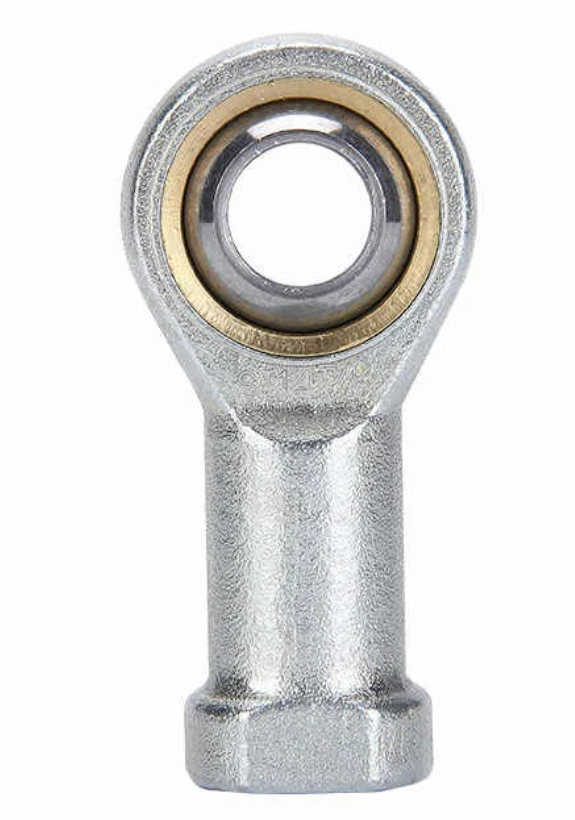

Шарнирный наконечник PHS16ECX15 TECHNIX — необслуживаемый шарнирный наконечник с внутренней правой резьбой M16×1,5, предназначенный для высоконагруженных рычажных механизмов и тяг. Внутренний диаметр шарнира 16 мм, ширина корпуса D=38 мм, ширина подшипника B=21 мм, тип — необслуживаемый шарнир сталь/PTFE.

Расшифровка артикула

Обозначение PHS16ECX15 определяет тип, диаметр, серию и резьбу наконечника.

• PHS — шарнирный наконечник с внутренней резьбой.
• 16 — внутренний диаметр шарнира 16 мм.
• EC — усиленная серия PHS‑EC, необслуживаемый шарнир сталь/PTFE.
• X15 — внутренняя резьба M16×1,5.
• TECHNIX — производитель.

Полный артикул: PHS16ECX15TECHNIX. Модель входит в серию PHS‑EC с необслуживаемым шарнирным подшипником и правой резьбой M16×1,5.

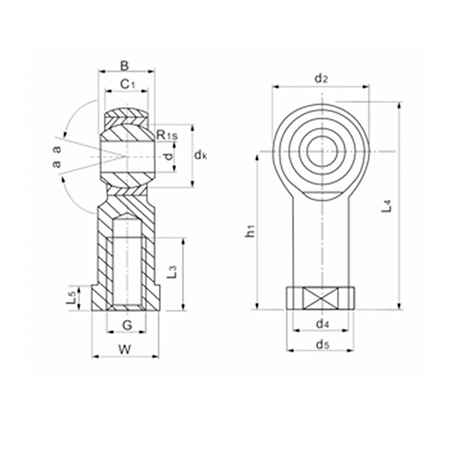

Конструкция и устройство

Шарнирный наконечник PHS16ECX15 TECHNIX выполнен из оцинкованной стали с шириной корпуса 38 мм и необслуживаемым шарнирным подшипником диаметром 16 мм и шириной 21 мм. Внутренняя правая резьба M16×1,5 служит для соединения с штоком или болтом, а шарнирный узел сталь/PTFE обеспечивает высокую износостойкость и ресурс без дополнительной смазки. Конструкция геометрически близка к ряду шарнирных наконечников других производителей с d=16 мм, D=38 мм, B=21 мм и M16×1,5.

Технические параметры

Основные размеры и характеристики PHS16ECX15 соответствуют серии PHS‑EC с резьбой M16×1,5.

• Внутренний диаметр шарнира (d): 16 мм.
• Наружный диаметр корпуса (D): 38 мм.
• Ширина подшипника (B): 21 мм.
• Резьба: M16×1,5, правая.
• Грузоподъемность динамическая (C): ≈21 кН.
• Грузоподъемность статическая (C0): ≈25,4 кН.
• Тип: необслуживаемый шарнир сталь/PTFE (закрытый узел, без маслёнки).
• Высота центра шарнира (h1): порядка 64 мм (значение может отличаться на 0,5–1 мм в зависимости от марки).
• Вес: примерно 0,20–0,24 кг.

Применяемость

Используется в механизмах с умеренно‑высокими колебательными нагрузками и частыми угловыми перемещениями.

• Тяги гидроцилиндров и пневмоцилиндров со штоком M16×1,5, где требуется защита от дополнительного износа и простоты обслуживания.
• Регулировочные рычаги и тяги на прессах, станках и тяжёлой технике с колебательными нагрузками.
• Рулевые и подвесочные системы, где важны жёсткость и ресурс без дополнительной смазки.
• Самообслуживаемые узлы в промышленном оборудовании, где затруднён или невозможен периодический сервис.
• Механизмы с радиальными или осевыми колебательными движениями в швейной, пищевой и других областях промышленности.
• Замена шарниров других производителей с d=16 мм, D=38 мм, B=21 мм, M16×1,5 и близкой нагрузкой C/C0.
• Парное применение с PHS16EC или PHS16ECX15 (другого направления резьбы, при наличии левой резьбы) в тягах, где требуется устойчивость к вибрациям и реверсивным нагрузкам.
• Системы регулировки зазоров и натяжения ремней/цепей с умеренной нагрузкой.
• Узлы с несоосностями валов и угловыми отклонениями, которые необходимо компенсировать жёстким шарнирным соединением.
• Важно: при замене PHS16ECX15 на более лёгкие (PHS12ECT, PHS14EC и т.п.) обязательно проверьте нагрузки и допустимый угол поворота, чтобы не перегрузить шарнир.

Таблица серии PHS‑EC TECHNIX (фрагмент)

Основные типоразмеры необслуживаемых шарнирных наконечников PHS‑EC.

Часто задаваемые вопросы

• В чём отличие PHS16ECX15 от PHS16EC и PHS16X1,5?
  PHS16ECX15 — усиленный необслуживаемый шарнир (серия EC) с резьбой M16×1,5 и высокой нагрузкой (21/25,4 кН). PHS16EC обычно имеет M16×2, а PHS16X1,5 — более лёгкая версия той же резьбы с меньшей нагрузкой (16,8/20,9 кН). При выборе важно учитывать резьбу и уровень нагрузки в конструкции.
• Что значит «необслуживаемый» шарнирный узел?
  Пара трения сталь/PTFE выполнена с заложенной смазкой, без маслёнки. В эксплуатации шарнир не требует периодической смазки, что удобно для труднодоступных узлов и промышленного оборудования, но ресурс может быть ниже, чем у обслуживаемых шарниров при очень тяжёлых условиях.
• Какой момент затяжки для резьбы M16×1,5?
  Рекомендуемый момент затяжки — 50–70 Нм. При ответственных соединениях (гидроцилиндры, прессы, тяжёлая техника) не превышать 90–100 Нм, чтобы избежать перетяжки, перекоса резьбы и деформации корпуса шарнира.
• Можно ли использовать PHS16ECX15 в паре с PHS16ECL или PHS16ECX15 другого направления?
  Да, при наличии левой резьбы (например, PHS16ECLX1,5 или аналогичного левого шарнира) можно образовать самозатягивающуюся тягу, что важно для узлов с вибрациями и реверсивными нагрузками, где есть риск раскручивания обычной правой резьбы.
• Подходит ли PHS16ECX15 для тяг гидроцилиндров?
  Да, при нагрузках до 21 кН динамическая и 25,4 кН статическая. Модель применяют в тягах гидроцилиндров на прессах, станках, экскаваторах и другой тяжёлой технике, где нужна резьба M16×1,5 и повышенная нагрузочная способность по сравнению с «обычными» PHS16X1,5.
• Можно ли заменить PHS16ECX15 на шарниры FAG/INA/SKF/ISB с M16×1,5?
  Да, если у аналогов совпадают d=16 мм, D=38 мм, B=21 мм, резьба M16×1,5 и значения C/C0 (≈21/25,4 кН). В каталогах других брендов подбирают по данным размеров и допустимой нагрузки, сверяя технические характеристики с PHS16ECX15.
• Какие условия эксплуатации противопоказаны PHS16ECX15?
  Модель не рекомендуется для длительной работы в условиях сильного абразивного загрязнения без дополнительной защиты (чехлы, кожухи), а также при высоких температурах, где возможна деградация PTFE‑вкладыша. В таких условиях предпочтительнее обслуживаемые шарниры сталь/сталь.
• Можно ли использовать PHS16ECX15 без дополнительного обслуживания?
  Да, шарнир не требует смазки; весь ресурс обеспечивается заложенной смазкой и материалом PTFE. Это делает PHS16ECX15 удобным выбором для узлов, где неудобно или невозможно регулярно смазывать подшипник.
• Есть ли аналоги PHS16ECX15 в серии PHS‑X и PHS‑EC?
  Да, внутри серии PHS существуют более лёгкие версии с той же резьбой M16×1,5, например PHS16X1,5, но с меньшей нагрузкой. Для PHS16ECX15 используют именно усиленную серию EC, поэтому при замене всегда проверяют нагрузку и допустимый угол поворота, чтобы не перегрузить шарнир.
