Шарнирный наконечник PHS14ECL в Москве

О товаре

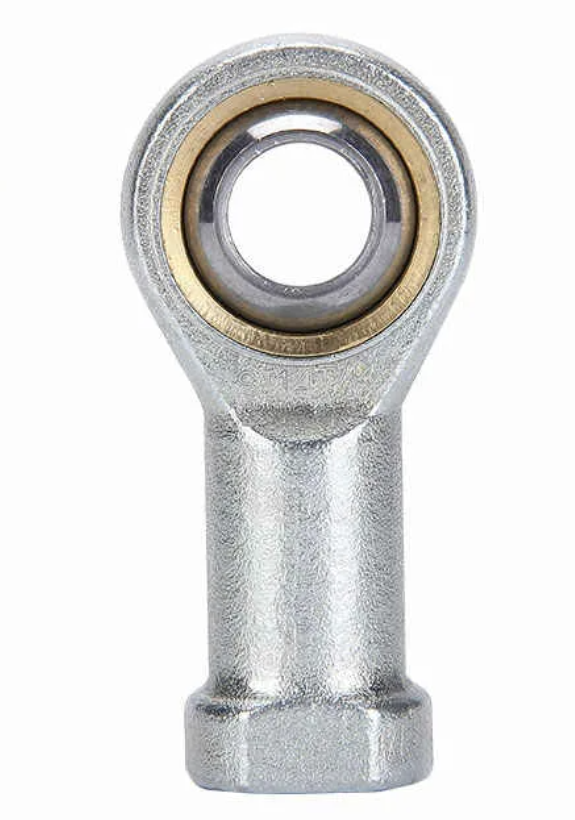

Шарнирный наконечник PHS14ECL TECHNIX — необслуживаемый шарнирный наконечник с внутренней левой резьбой M14×2. Предназначен для высоконагруженных рычажных механизмов, где требуется повышенная жёсткость и компенсация угловых отклонений без необходимости периодической смазки. Внутренний диаметр шарнира 14 мм, ширина корпуса d2=34 мм, ширина подшипника B=22 мм, тип — необслуживаемый шарнир сталь/PTFE.

Расшифровка артикула

Обозначение PHS14ECLTECHNIX определяет тип, диаметр, серию и резьбу наконечника.

• PHS — шарнирный наконечник с внутренней резьбой.
• 14 — внутренний диаметр шарнира 14 мм.
• EC — усиленная серия PHS‑EC, необслуживаемый шарнир сталь/PTFE.
• L — левое направление резьбы.
• TECHNIX — производитель.

Полный артикул: PHS14ECLTECHNIX. Модель входит в серию PHS‑ECL с необслуживаемым шарнирным подшипником и левой резьбой M14×2.

Конструкция и устройство

Шарнирный наконечник PHS14ECL TECHNIX выполнен из оцинкованной стали с шириной корпуса 34 мм и необслуживаемым шарнирным подшипником диаметром 14 мм и шириной 22 мм. Внутренняя левая резьба M14×2 служит для надёжного соединения с штоком или болтом, а шарнирный узел сталь/PTFE обеспечивает высокую износостойкость и ресурс в тяжёлых промышленных механизмах без дополнительного обслуживания.

Технические параметры

Основные размеры и характеристики PHS14ECL мало отличаются от PHS14EC, разница только в направлении резьбы.

• Внутренний диаметр шарнира (d): 14 мм.
• Наружный диаметр шарнира (D): 34 мм.
• Ширина корпуса (d2): 34 мм.
• Ширина подшипника (B): 22 мм.
• Резьба: M14×2, левая.
• Грузоподъемность динамическая (C): 16,8 кН.
• Грузоподъемность статическая (C0): 20,9 кН.
• Угол поворота: 13°.
• Тип: необслуживаемый шарнирный наконечник сталь/PTFE.
• Вес: примерно 0,16–0,20 кг.

Применяемость

Используется в механизмах с повышенными нагрузками и частыми колебательными движениями, где важна долговечность без дополнительного обслуживания.

• Тяги гидроцилиндров и пневмоцилиндров со штоком M14×2 и левой резьбой.
• Регулировочные рычаги и тяги на прессах и станках с реверсивными нагрузками.
• Рулевые и подвесочные системы тяжёлой техники, где требуются левые резьбы для предотвращения раскручивания.
• Механизмы с реверсивными нагрузками и умеренным абразивным загрязнением.
• Системы регулировки зазоров и натяжения ремней/цепей с повышенной нагрузкой.
• Самообслуживаемые узлы в промышленном оборудовании без необходимости периодической смазки шарнирного узла.
• Узлы машин с радиальными или осевыми колебательными движениями в швейной, пищевой и других областях промышленности.
• Парное применение с правым PHS14EC для построения самозатягивающихся тяг M14×2 без риска раскрытия резьбы.
• Важно: при замене PHS14ECL на более лёгкие типоразмеры (например, PHS14 или PHS14C) обязательно проверьте нагрузки и допустимый угол поворота, чтобы не перегрузить шарнирный узел.

Таблица серии PHS‑EC/ECL TECHNIX

Основные типоразмеры серии PHS‑EC/ECL с необслуживаемым шарнирным подшипником сталь/PTFE.

Часто задаваемые вопросы

• В чём отличие PHS14ECL от PHS14EC?
  Конструкция шарнирного узла идентична; отличие только в направлении резьбы: PHS14EC — правая резьба, PHS14ECL — левая. Оба наконечника имеют одинаковый шаг M14×2, поэтому они совместимы в паре для построения самозатягивающихся тяг без риска раскрытия резьбы.
• Что значит «необслуживаемый» шарнирный узел?
  Пара трения сталь/PTFE не требует периодической смазки: смазка заложена при производстве. Это упрощает эксплуатацию и исключает необходимость обслуживания шарнира, но при очень тяжёлых режимах возможна более ранняя выработка ресурса по сравнению с обслуживаемыми шарнирами.
• Какой момент затяжки для резьбы M14×2‑L?
  Рекомендуемый момент затяжки — 45–60 Нм. При ответственных соединениях (прессы, тяжёлая техника) не превышать 80 Нм, чтобы избежать перетяжки и деформации шарнира и резьбы.
• Можно ли использовать PHS14ECL в паре с PHS14EC?
  Да, именно такая пара и предназначена для построения самозатягивающихся тяг M14×2. Левая PHS14ECL и правая PHS14EC образуют регулируемую тягу без риска раскручивания при вибрации и реверсивных нагрузках.
• Подходит ли PHS14ECL для гидроцилиндров?
  Да, при нагрузках соответствующих серии PHS‑EC (16,8 кН динамическая и 20,9 кН статическая). Модель подходит для соединения штоков гидроцилиндров, где используется левая резьба M14×2.
• Нужно ли обрабатывать резьбу перед использованием?
  Нет: резьба M14×2‑L имеет стандартный профиль и подходит для установки без доработки. При использовании с контргайкой выбирайте вариант с тем же шагом и левым направлением резьбы.
• Можно ли заменять PHS14ECL на PHS14 или PHS14C?
  Замена допустима только при совпадении нагрузок, угла поворота и шага резьбы. PHS14C имеет другую резьбу (M14×1,75) и другую нагрузку; при увеличении нагрузки замена оправдана, при её уменьшении PHS14ECL часто остаётся оптимальным выбором.
• Какие условия эксплуатации противопоказаны PHS14ECL?
  Модель не рекомендуется для длительной работы в условиях сильного абразивного загрязнения без дополнительной защиты (чехлы, кожухи), а также при высоких температурах, где возможна деградация PTFE‑вкладыша. При таких условиях лучше использовать обслуживаемые шарниры с металлическим сопряжением.
• Можно ли использовать PHS14ECL без обслуживания?
  Да, именно такая конструкция и заложена в серии PHS‑ECL: шарнир не требует дополнительной смазки, а весь ресурс обеспечивается заложенной смазкой и материалом PTFE. Этот вариант предпочтителен там, где невозможна или неудобна периодическая смазка узла.
