Шарнирный наконечник PHS12X1.25 в Москве

О товаре

Шарнирный наконечник PHS12X1.25 TECHNIX — обслуживаемый шарнирный наконечник с внутренней правой резьбой M12×1,25. Предназначен для высоконагруженных рычажных механизмов, где требуется повышенная жёсткость и компенсация угловых отклонений. Внутренний диаметр шарнира 12 мм, ширина корпуса d2=30 мм, ширина подшипника B=16 мм, тип — обслуживаемый (сталь/сталь с возможностью смазки).

Расшифровка артикула

Обозначение PHS12X1.25TECHNIX определяет тип, диаметр и резьбу наконечника.

• PHS — шарнирный наконечник с внутренней резьбой.
• 12 — диаметр шарнира 12 мм.
• X1.25 — шаг резьбы 1,25 мм, правая резьба M12×1,25.
• TECHNIX — производитель.

Полный артикул: PHS12X1.25TECHNIX. Модель входит в серию PHS с обслуживаемым шарнирным подшипником.

Конструкция и устройство

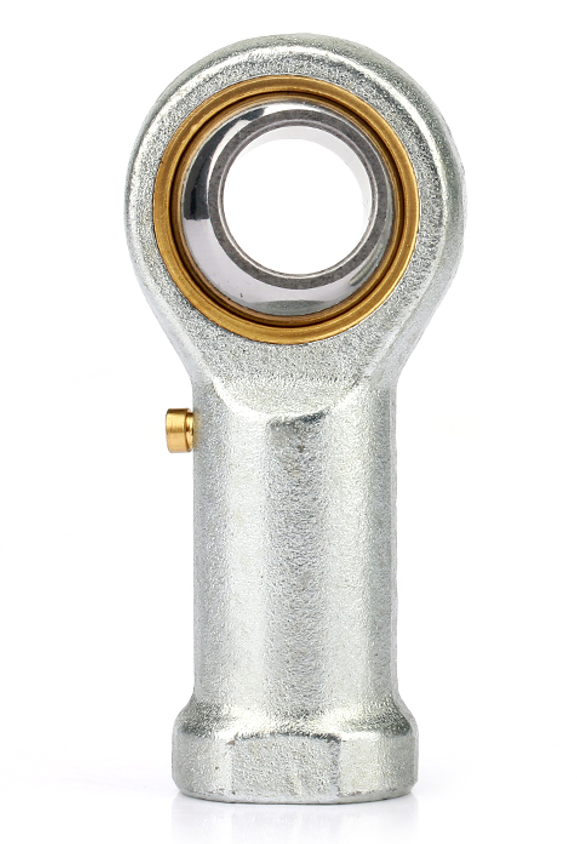

Шарнирный наконечник PHS12X1.25 TECHNIX состоит из оцинкованного стального корпуса с шириной 30 мм и шарнирным подшипником диаметром 12 мм и шириной 16 мм. Внутренняя правая резьба M12×1,25 служит для надёжного соединения с штоком или болтом, а обслуживаемый шарнирный узел сталь/сталь с возможностью периодической смазки обеспечивает высокую износостойкость и ресурс в тяжёлых промышленных механизмах.

Технические параметры

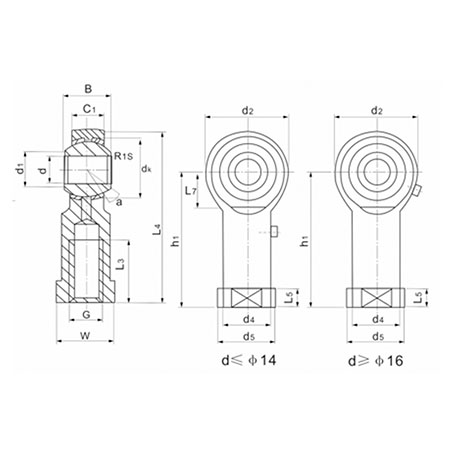

Основные размеры и характеристики PHS12X1.25 соответствуют базовой серии PHS с шагом резьбы 1,25 мм.

• Внутренний диаметр (d): 12 мм.
• Наружный диаметр подшипника (D): 30 мм.
• Ширина (B): 16 мм.
• Ширина корпуса (d2): 30 мм.
• Тип: обслуживаемый шарнирный наконечник (сталь/сталь со смазкой).
• Направление резьбы: правое.
• Шаг резьбы: 1,25 мм (M12×1,25).
• Ширина подшипника, мм: 16 мм.
• Страна производства: Китай.
• Сертификат: ПИСЬМО 384/22‑31052022.
• Стандартные нагрузки (аналог PHS12): C ≈ 13 кН, C0 ≈ 17 кН.
• Грузоподъёмность и угол поворота: согласно серии PHS (при необходимости уточняйте по конкретному описанию производителя).

Применяемость

Используется в механизмах, где требуется стандартный шарнир PHS, но с резьбой шагом 1,25 мм.

• Тяги гидроцилиндров и пневмоцилиндров со штоком штока M12×1,25.
• Регулировочные рычаги и тяги с повышенной жёсткостью.
• Рулевые и подвесочные системы, где шаг 1,25 мм задан исходным болтом или шпилькой.
• Механизмы с частыми реверсами нагрузки и умеренными вибрациями.
• Системы регулировки зазоров и натяжения с обслуживаемым шарнирным узлом.
Важно: при замене существующих наконечников (например, PHS12 с M12×1,75) обязательно проверьте совпадение шага резьбы и нагрузок, чтобы не перегрузить шарнирный узел.

Таблица серии PHS‑X1.25 TECHNIX

Основные типоразмеры серии PHS с шагом резьбы 1,25 мм.

Аналоги PHS12X1.25

PHS12X1.25 TECHNIX геометрически и по нагрузке соответствует шарнирным наконечникам других производителей с M12×1,25.

Часто задаваемые вопросы

• В чём отличие PHS12X1.25 от PHS12?
  Конструкция шарнирного узла идентична, отличие только в шаге резьбы: PHS12 имеет M12×1,75, а PHS12X1.25 — M12×1,25. При замене обязательно проверьте совпадение шага резьбы в конструкции.
• Что значит «обслуживаемый» шарнирный узел?
  Пара трения сталь/сталь требует периодической смазки через техническое отверстие. Это позволяет продлить ресурс и снизить люфт при работе в условиях пыли и абразива.
• Какой момент затяжки для резьбы M12×1,25?
  Рекомендуемый момент затяжки — 35–45 Нм. При ответственных соединениях (прессы, тяжёлая техника) не превышать 55 Нм, чтобы избежать срыва резьбы и деформации шарнира.
• Можно ли использовать PHS12X1.25 в паре с PHS12?
  Да, при условии, что шаг резьбы в конкретной сборке совпадает. В противном случае нельзя смешивать PHS12 (M12×1,75) и PHS12X1.25 (M12×1,25) в одной тяге, так как резьба не состыкуется.
• Подходит ли PHS12X1.25 для гидроцилиндров?
  Да, при нагрузках соответствующих серии PHS (около 13 кН). Модель подходит для соединения штоков гидроцилиндров, где используется резьба M12×1,25.
• Нужно ли обрабатывать резьбу перед использованием?
  Нет: резьба M12×1,25 имеет стандартный профиль и подходит для установки без доработки. При использовании с контргайкой выбирайте вариант с тем же шагом резьбы.
• Можно ли заменять PHS12X1.25 на PHS12EC или PHS12C?
  Замена допустима только при совпадении нагрузок и шага резьбы. PHS12EC/C имеют другую резьбу (M12×1,75) и более высокую грузоподъемность, поэтому перед заменой обязательно проведите проверку по нагрузке, углу поворота и шагу.
• Какие условия эксплуатации противопоказаны PHS12X1.25?
  Модель не рекомендуется для длительной работы в условиях сильного абразивного загрязнения без дополнительной защиты (чехлы, кожухи, смазочная манжета), так как это может привести к ускоренному износу пары сталь/сталь.
• Можно ли использовать PHS12X1.25 без обслуживания?
  Формально да — но при длительной эксплуатации в тяжёлых условиях рекомендуется организовать периодическую смазку шарнира, чтобы минимизировать люфты и увеличить ресурс узла.
